Узел соединения открытых водотоков

Узел соединения открытых водотоков

Иллюстрации

Показать все

Реферат



Изобретение относится к гидротехнике, а именно к узлам соединения открытых водотоков. Цель изобретения - повышение надежности работы за счет уменьшения подпора уровня воды перед узлом. К транзитному каналу 1 перпендикулярно в плане подключен подводящий канал 2 со стенками 3, растекателем 4 и криволинейными стенками 5. Узел имеет струенаправляющее устройство, выполненное в виде вертикальных стенок 6, установленных напротив канала 2 в ряд, ориентированный вдоль транзитного канала 1, параллельно между собой и под углом 20-30° к оси транзитного канала 1. Высота стенок 6 уменьшается от подводящего канала 2 к оси канала 1, а длина стенок 6 уменьшается от верховой стенки 6 к низовой. Вода, поступающая по каналу 2, разделяется стенками 3 на три потока, которые с помощью растекателя 4 соударяются между собой, гасят свою энергию и поступают в канал 1. Далее поток воды взаимодействует со стенками 6 и плавно сливается с потоком канала 1. 1 з.п.ф-лы, 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А1 (!9) (! !! б (51)4 Е 02 В 13/00

3 L ;0ÂËÌ, j Itl ° ! 1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ и Д BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPbfTHRM

ПРИ ГКНТ СССР (21) 4276381/23-15 (22) 30. 04. 87 (46) 30.09.89. Бюл. ¹ 36 (71) Бакинский филиал Всесоюзного научно-исследовательского института водоснабжения, канализации, гидротехнических сооружений и инженерной гидрогеологии "Водгео" (72) А.Ш.Мамедов (53) 626.82 (088.8) (56) Авторское свидетельство СССР № 896174, кл. Е 02 В 13/00, 1980.

Авторское свидетельство СССР № 1147826, кл, E 02 В 13/00, 1983. (54) УЗЕЛ СОЕДИНЕНИЯ ОТКРЫТЫХ ВОДОТОКОВ (57) Изобретение относится к гидротехнике, а именно к узлам соединения открытых водотоков. Цель изобретения — повышение надежности работы за счет уменьшения подпора уровня воды

2 перед узлом. К транзитному каналу 1 перпендикулярно. в улане подключен подводящий канал 2 со стенками 3, растекателем 4 и криволинейными стенками 5. Узел имеет струенаправляющее устройство, выполненное в виде вертикальных стенок 6, установленных напротив канала 2 в ряд, ориентированный вдоль транзитного канала 1, параллельно между собой и под углом

20-30 к оси транзитного канала 1.

Высота стенок 6 уменьшается от подводящего канала 2 к оси канала 1, а длина стенок 6 уменьшается от верховой стенки 6 к низовой. Вода, поступающая по каналу 2, разделяется стенками 3 на три потока, которые с помощью растекателя 4 соударяются между собой, гасят свои энергию и поступают в канал 1. Далее поток воды взаимодействует со стенками 6 и плавно сливается с потоком канала 1. 1 s,ï. ф-лы, 2 ил.

Вода, поступающая по каналу 2, стенками 3 разделяется на три потока.

Боковые потоки попадают на стенки 5 и закручиваются в сторону оси канала

2, а средний поток делится растекателем 4 и направляется навстречу боковым потокам. Затем общий поток выходит в канал 1, взаимодействует со

10 стенками б и плавно сливается с пото" ком канала 1.

Формула изобретения

Составитель А.Сергеев

Техред А. Кравчук Корректор Т.Палий

Редактор А.Маковская

Заказ 5868/31 Тираж 589 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101

3 i 511329

Изобретение относится к гидротехнике, а именно к узлам соединения открытых водотоков.

Цель изобретения — повышение надежности работы за счет уменьшения

Подпора уровня воды перед узлом.

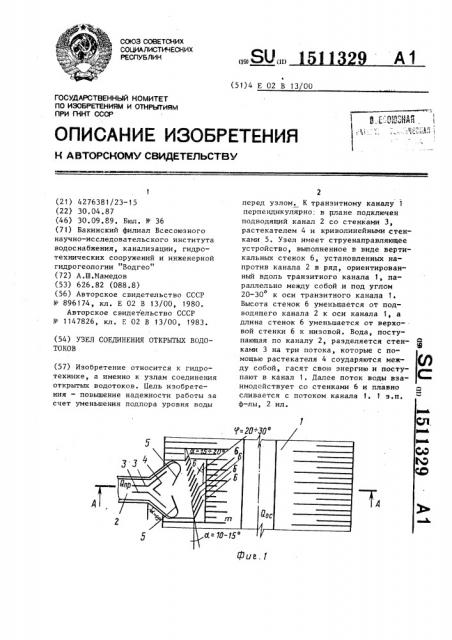

На фиг.1 изображен узел соедине-. ния открытых водотоков, вид сверху; иа фиг.2 — разрез А-А на фиг. 1.

К транзитному каналу 1 перпенди кулярно в плане подключен подводя цнй канал 2. В конце подводящего кайала 2 установлены ломаные стенки 3 и растекатель 4. Заканчивается канал 15

2 криволинейными стенками 5. Узел снабжен струенаправляющим устройстIsoM выполненным в виде вертикальных стенок 6, установленных напротив под" одящего канала 2 в ряд, ориентиро- 20 бранный вдоль транзитного канала 1, Параллельно между собой и под углом

20-30 к оси транзитного канала 1. Высота стенок 6 уменьшается от проводящего канала 2 к оси транзитного кана- 5 ла 1, а их длина — от верховой стенки 6 к низовой.

Угол между вертикальными плоскостями, проходящими по торцам стенок, равен 15-20, а угол между вертикаль- 30 ной плоскостью, проходящей через ближние к каналу 2 торцы стенок, и осью

)вййала 1 равен 10-15

Узел соединения открытых водотоков, включающий подключенный к транзитному каналу подводящий канал и струенаправляющее устройство, выполненное в виде вертикальных стенок, отличающийся тем, что, с целью повышения надежности работы эа счет уменьшения подпора уровня воды перед узлом, стенки установлены напротив подводящего канала в ряд, ориентированный вдоль транзитного канала, параллельно между собой и под уго лом 20-30 к оси транзитного канала, причем стенки от подводящего канала в сторону оси транзитного канала выполнены с уменьшающейся высотой.

2. Узел по .1, о т л и ч а юшийся тем, что стенки от верховой и низовой выполнены с уменьшающейся длиной.
