Форсунка с вращающимся соплом для двигателя внутреннего сгорания

Форсунка с вращающимся соплом для двигателя внутреннего сгорания

Иллюстрации

Показать все

Реферат



Изобретение позволяет упростить конструкцию форсунки. В корпусе распылителя 3 размещена запорная игла 4, жестко связанная с соплом 7, выполненным в виде цилиндрического стакана с выходными каналами, расположенными в его донной части, оси которых направлены касательно к окружности, образованной внутренней стенкой стакана. Вытекая с большой скоростью из каналов, струи топлива создают реактивный момент, вращающий сопло 7 с запорной иглой 4 вокруг своей оси по принципу Сегнерова колеса, происходит перемещение струй топлива относительно воздушного заряда, что приводит к интенсивному перемешиванию топлива с воздухом в камере сгорания. 3 ил.

СОЮЗ СОВЕТСКИХ.

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„151144. (д1) 4 F 02 М 61/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

lNTtii

Г.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flQ ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ fHHT СССР (21) 4134745/30-06 (22) 17.10.86 (46) 30.09.89. Бюл. У 36 (71) Научно-исследовательский конструкторско-технологический институт тракторных и комбайновых двигателей (72) А.Г. Коротнев и В.А. Лебедев (53) 621.43.038(088.8) (56) Авторское свидетельство СССР

У 35491, кл. F 02 M 61/16, 1934.

2 (54) ФОРСУНКА С ВРАЩАЮЩИМСЯ СОПЛОМ

ДЛЯ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ (57) Изобретение позволяет упростить конструкцию форсунки. В корпусе распылителя 3 размещена запорная игла

4, жестко связанная с соплом 7, выполненным в виде цилиндрического стакана с выходными каналами, расположенными в его донной части, оси ко1511449 торнх направлены касательно к окружности,, образованной внутренней стенКоА стакана. Вытекая с большой скорос -ь: из каналов, струи топлива создают реактивный момент, вращающий со ло 7 с запорной иглой 4 вокруг своей оси по принципу Сегнерова колеса, происходит перемещение струй топлива относительно воздушного заряда, что приводит к интенсивному перемешиванию топлива с воздухом в камере сгорания. 3 ил.

Изобретение относится к двигателестроению, а конкретно к топливной аппаратуре дизелей.

Целью изобретения является упрощение конструкции.

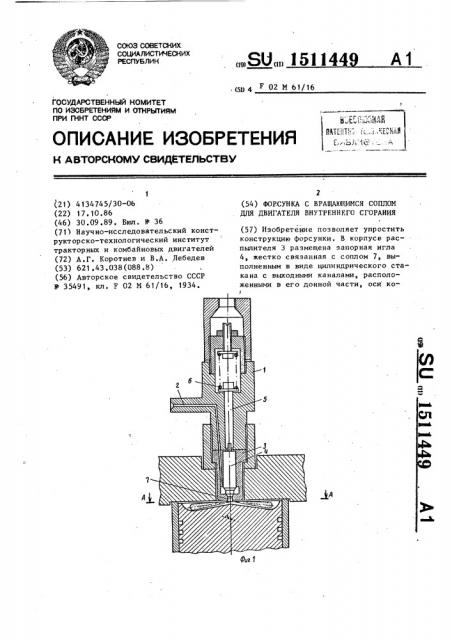

На фиг. 1 показан двигатель, разрез; на фиг. 2 — носок распылителя, разрез; на фиг. 3 — разрез А-А на фиг. 1.

Форсунка содержит корпус 1 с каналом 2 подвода топлива и распылитель

3 с запорной иглой 4. В корпусе 1,. 25 размещена штанга 5, нагружающая иглу

4 пружиной 6. Игла 4 имеет на запорном конце сопло 7, жестко связанное с последней. Сопло 7 выполнено в виде цилиндрического стакана с выходны- 30 ми каналами 8, расположенными в донной части, оси которых направлены касательно к окружности, образованной внутренней стенкой стакана.

Форсунка работает следующим образом.

Топливо под давлением по каналу

2 подвода подается в распылитель 3,.

При достижении давления топлива в:, распылителе равным давлению начала впрыска игла 4, преодолевая усилие пружины 6, поднимается, топливо направляется в сопло 7 к выходным каналам 8, и далее распыпяется в камеру сг ора ния двигателя . Вытекая с б ол ьшой скоростью из каналов 8, струи топлива создают реактивный момент, вращающий сопло 7 с иглой 4 вокруг своей оси по принципу Сегнерова колеса.

Таким образом, происходит перемещение струй топлива относительно воздушного заряда, что приводит к интенсивному перемешиванию топлива с воздухом. в камере сгорания.

Формула изобретениH

Форсунка с вращающимся соплом для двигателя внутреннего сгорания, содержащая корпус с каналом подвода топлива и размещенной в корпусе подпружиненной штангой и распылитель с запорной иглой и соплом, выполненным в виде цилиндрического стакана с выходными каналами, расположенными в донной части, оси которых направлены касательно к окружности, образованной внутренней стенкой стакана, причем последний размещен с возможностью вращения вокруг своей оси по принципу Сегмерова колеса, о т л и ч а ю— щ а я с я тем, что, с целью упроще" ния конструкции, стакан жестко связан с иглой распылителя, а последняя размещена с возможностью вращения.

1511449

Составитель А. Чичигин

Техред А. Кравчук Корректор М. Максимишинец

Редактор И. Рыбченко

Заказ 5878/37 Тираж 482 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Я-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101
