Реферат



Изобретение может быть использовано в приводе транспортного средства и позволяет повысить КПД ветроэнергетической установки. Для этой цели она снабжена ионизаторами, выполненными в виде коронирующих электродов 17, размещенных между продольными пластинами 14 абсорбера 9, закрепленных на верхнем распределителе 12 сорбента и нижнем сборнике 13, и высоковольтным источником, выполненным в виде повышающего электрического трансформатора 18 с выпрямителем 19, через который вторичная обмотка трансформатора 18 подключена к коронирующим электродам 17 и продольным пластинам 14, а первичная - к электрогенератору 4. 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

-Я0 513456 А2 дц4 F 03 D 1/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1355756 (21) 4329444/ 25-06 (22) 18.11.87 (46) 30.09.89. Бюп. Р 36 (75) В.П. Коротков (53) 621.548,4(088.8) 15 12

18

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (56) Авторское свидетельство СССР

Ф 1355756, кл. F 03 D 1/04, 1986. (54) ВЕТРОЭНЕРГЕТИЧЕСКАЯ УСТАНОВКА (57) Изобретение м,б. использовано в приводе транспортного средства и позволяет повысить КПД ветроэнергетичес2 кой установки. Для этой цели она снабжена ионизаторами, выполненными в виде коронирующих электродов 17, размещенных между продольными пластинами

14 абсорбера 9, закрепленных на верхнем распределителе 12 сорбента и нижн =. r сборнике 13, и высоковольтным источником, выполненным в виде повышающего электрического трансформатора 18 с выпрямителем 19, через который вторичная обмотка трансформатора 18 подключена к коронирующим электродам

17 и продольным пластинам 14, а первичная — к электрогенератору 4. 3 ил.

1511456

Изобретение относится к ветроэнергетике и касается установок, использующих кинетическую энергию воздушного потока и его предварительный подо- 5 грев для выработки электроэнергии, привода двигателя транспортного средства или другого исполнительного механизмаа.

Целью изобретения является повыше- 10 ние КПД ветроэнергетической установ-. ки °

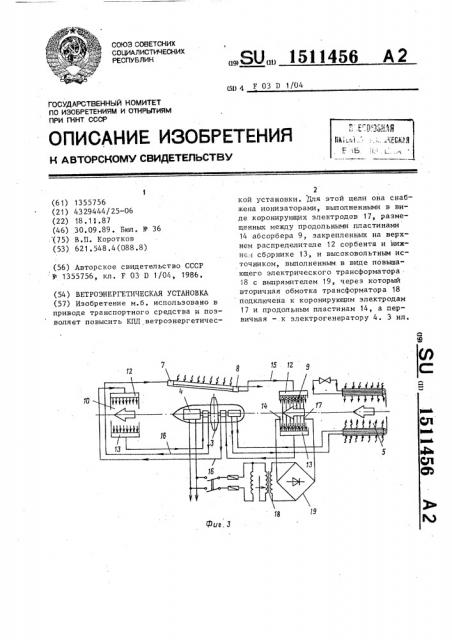

На фиг. 1 схематично изображена ветроэнергетическая установка, продольный разрез; на фиг. 2 — то же, 15 поперечный разрез; на фиг. 3 — принципиальная схема установки.

Установка содержит трубчатый корпус 1 с выполненным в его стенке кольцевым каналом 2, установленную в 20 корпусе 1 воздушную турбину 3, кинематически связанный с ней электрогенератор 4, расположенный перед турбиной 3 воздухоподогреватель в виде теплового насоса 5 с теплопередающим контуром, размещенным в канале 2 корпуса 1. Установка также содержит гелиорегенератор в виде установленной наклонно на корпусе 1 плоской застекленной емкости 6 с верхним входным и нижним выходным коллекторами 7 и 8, абсорбер 9, расположенный между воздухоподогревателем и турбиной 3, и размещенный за последней десорбер 10, причем абсорбер 9 и десорбер 10 выпол-35 пены каждый в виде полой обечайки 11 с верхним распределителем 12 сорбента и нижним сборником 13, связанными между собой при помощи продольных пластин 14, выходной коллектор 8 40 емкости 6 соединен при помощи трубопровода 15 с распределителем 12 сарбента абсорбера 9, а сборники 13 абсорбера 9 и десорбера 10 связаны при помощи напорных трубопроводов 16 со- 45 ответственно с распределителем 12 сорбента десорбера 10 и входным коллектором 7 емкости 6. обмотка трансформатора 18 подключена к коронирующим электродам 17 и продольным пластинам 14 абсорбера 9, а первичная — к электрогенератору 4.

Пластины 14 закреплены на верхнем расраспределителе 12 сорбента.и нижнем сборнике 13 при помощи изоляторов 20.

Установка работает следующим образом.

Воздушный поток, проходя внутри трубчатого корпуса 1, подогревается как за счет теплоты, отбираемой воздухоподогревателем у воздуха, обтека-. ющего корпус 1 снаружи, так и за счет теплоты, выделяемой в абсорбере 9 при абсорбции насыщенного воздуха, предварительно нагретого воздухоподогревателем.

При достаточно высокой напряжен-ности поля в пространстве между коронирующим электродом 17 и продольной пластиной 14, создаваемой высоковольтным источником, у поверхности коронирующего электрода 17 благодаря

его геометрии происходит ударная ионизация воздуха, результатом которой является возникновение коронного разряда с максимальной интенсивностью в области коронирующего электрода 17.

Ионизированные молекулы воды под действием электрического поля движутся к продольным пластинам, по которым стекает сорбент. Вследствие этого процесс .абсорбции в абсорбере 9 интенсифицируется, степень осушения воздуха повышается, выделяющаяся теплота абсорбции и кинетическая энергия воздушного потока, вращающего воздушную турбину, увеличиваются и эффективность работы установки повышается..

Восстановление сорбента до исход-.. ного состояния осуществляется в де,сорбере 10 за счет взаимодействия

\ сорбента с воздушным потоком, сработавшим на турбине 3, и в емкости

6 гелиорегенератора за счет теплово- го солнечного излучения.

Установка также снабжена ионизаторами, выполненными в вИде коронирующих электродов 17, размещенных между продольными пластинами 14 абсорбера

9, закрепленных на верхнем распределителе 12 сорбента и нижнем сборнике

13, и высоковольтным источником, выполненным в виде повышающего электрического трансформатора 18 с выпрямителем 19, через который вторичная

Формула изобретения

Ветроэнергетическая установка по авт.св. N- 1355756, о т л и ч а ю— щ а я с я тем, что, с целью повышения КПД, она снабжена ионизаторамИ, выполненными в виде коронирующих электродов, размещенных между продольными пластинами абсорбера, зак15114 зб
