Хемомеханический двигатель

Хемомеханический двигатель

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить эффективность получения механической энергии за счет использования рабочих элементов, изменяющих свои линейные размеры в зависимости от влажности, а также за счет дополнительно получаемой электрической энергии от термоэлементов, использующих изменение температуры высыхающих рабочих элементов. Двигатель содержит емкость 1 для воды, рабочие элементы 2, стойки с подшипниками, ось 4, ротор с фиксаторами 5, блоки 6, гибкие тяги 7, рычаг 8, груз 9, холодные и теплые спаи 10, 11 термоэлементов. Намокая в емкости 1, рабочий элемент 2 удлиняется, что приводит к смещению груза 9 и возникновению вращающего момента, приводящего во вращение ротор с фиксаторами 5. В результате намокший рабочий элемент выходит из воды, а сухой погружается в воду, после чего происходит поворот ротора в обратном направлении. При высыхании намокших рабочих элементов 2 они охлаждаются, понижая температуру холодных спаев 10 термоэлементов, что приводит к дополнительной выработке электричества. 2 ил.

„„SU„„1511459 А 1

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (50 4 F 03 G 7/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

BudA

Фиг,2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ fXHT СССР (21) 4256998/25-06 (22) 22..04. 87 (46) 30. 09.89. Бкп. У 36 (75) А.А. Фролов, А.В.. Ковтун, В.И. Годоба, И.E. Лехтман и И.Д. Колесник (53) 621.486(088.8) (56) Авторское свидетельство СССР

Р 1449702, кл. F 03 G 7/06, 1987. (54) ХЕМОМЕХАНИЧЕСКИИ ДВИГАТЕЛЬ (57) Изобретение позволяет повысить эффективность получения механической энергии за счет использования рабочих элементов, изменяющих свои линейные размеры в зависимости от влажности, а также за счет дополнительно получаемой электрической энергии от термоэлементов, используюпдх изменение, температуры высыхающих рабочих эле2 ментов. Двигатель содержит емкость 1 для воды, рабочие элементы 2, стойки с подшипниками, ось 4, ротор с фиксаторами 5, блоки 6, гибкие тяги 7, рычаг 8, груз 9, холодные и теплые спаи

10, 11 термоэлементов.Намокая в емкости 1, рабочий элемент 2 удлиняется, что приводит к смещению груза 9 и возникновению вращающего момента, приводящего во вращение ротор с фиксаторами 5. В результате намокший рабочий элемент выходит из воды,а сухой погружается в воду, после чего происходит поворот ротора в обратном направлении. При высыхании намокших рабочих элементов 2 они охлаждаются, понижая температуру холодных спаев

10 термоэлементов, что приводит к дополнительной выработке электричества ° 2 ил, 3 151145

Изобретение относится к устройствам, в которых применены свойства веществ изменять свои линейные размеpb> в зависимости от условий, в которые они помещены, для получения механической энергии, и может быть использовано в приводах различных автономно работающих машин и приборов.

Целью изобретения является повыше- 10 ние эффективности работы за счет использования рабочих элементов, изменяюших свои линейные размеры в зависимости от влажности, а также путем получения дополнительно к механичес- 15 кой еще и электрической энергии за счет термоэлементов, использующих изменение температуры высыхающих рабочих элементов.

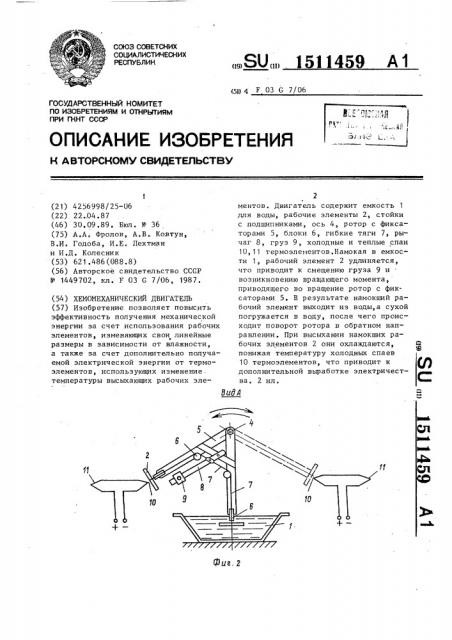

На фиг. 1 представлен двигатель, 20 общий вид; на фиг. 2 — вид А на фиг, 1

Устройство содержит емкость 1 для

jводы, рабочие элементы 2, стойки 3 с подшипниками, ось 4, ротор с фиксаторами 5, блоки 6, гибкие тяги 7, рычаг 8, груз 9, холодные и тепловые спаи 10 и 11 теряоэлементов.

Рабочие элементы выполнены в виде волокон (нитей), изменяющих свои линейные размеры в зависимости от влажности, Устройство работает следующим образом.

Перед началом работы рабочие эле- .35 менты 2 сухие и груз 9 находится в положении, симметричном относительно правого и левого рабочих элементов 2.

Для запуска двигателя один иэ элементов 2, (например правый) помещают в 40 емкость 1 с водой, Намокая, рабочий элемент 2 удлиняется, что приводит к смещению груза 9 через гибкую тягу

7 и рычаг 8 в сторону левого элемента 2. В результате возникает раэба- .45 ланс моментов сил, действующих на ротор. Под действием возникшего момента сил ротор поворачивается против часовой стрелки так, что левый рабочий элемент 2 погружается в воду, правый рабочий элемент 2 при этом выходит из воды. При погружении в воду левого рабочего элемента 2 длина его увеличивается, правый рабочий элемент 2 при этом высыхает, уменьшая свою длину, что приводит к смещению груза— через гибкую тягу 7 и рычаг 8 в сторону правого рабочего элемента 2 и возникновению момента сил, крутящего ротор по часовой стрелке, после чего цикл повторяется.

При высыхании рабочих элементов 2 они охлаждаются испаряющейся водой, при этом температура воздуха в непосредственной близости от рабочих элементов 2 понижается, что приводит к . охлаждению находящихся в этой зоне холодных спаев 10 термоэлементов и дополнительной выработке термоэлектричества.

За счет использования термоэлементов, холодные спаи. 10 которых расположены в зоне высыхания рабочих элементов 2, а также за счет использования рабочих элементов 2, выполненных в виде волокон, изменяющих свои линейные размеры в зависимости от влажности, обеспечивается повышение эффективности работы двигателя по сравнению с прототипом.

Формула и з о б р е т е н и я

Хемомеханический двигатель, содержащий емкость для воды, горизонтально установленный над емкостью ротор с размещенными на нем посредством фиксаторов рабочими элементами, связанными гибкими тягами через систему блоков с грузами с воэможностью пе ремещения последних относительно оси ротора, отличающийся тем, что, с целью повышения эффективности работы, двигатель дополнительно снабжен термоэлементами, каждый фиксатор выполнен в виде двух радиально установленных стоек, фиксаторы установлены.под углом друг к другу с обеспечением погружения в воду хотя бы одного рабочего элемента, последний выполнен в виде волокон, изменяющих свои линейные размеры в зависимости от влажности, а холодные концы термоэлементов размещены в области рабочих элементов, расположенных вне емкости.
