Комплект калибров для контроля наружной конической резьбы

Комплект калибров для контроля наружной конической резьбы

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению, а именно к средствам контроля резьб. Цель изобретения - упрощение и ускорение процесса контроля путем обеспечения возможности замены абсолютного метода измерения на относительный. Это достигается тем, что каждый из рабочих калибров выполнен с двумя измерительными плоскостями, первая из которых для обоих калибров равноудалена от основной плоскости, а вторая удалена от нее на различное расстояние, зависящее для резьбового рабочего калибра от поля допуска на расположение основной плоскости резьбы относительно торца изделия, а для гладкого рабочего калибра - от поля допуска на высоту вершин резьбы. Укомплектованы калибры специальным щупом, выполненным в виде подпружиненного фиксируемого штыря и корпуса с базовой поверхностью. При измерениях штырь вводится в контакт с первой измерительной плоскостью резьбового калибра и фиксируется. По положению штыря на гладком калибре определяют пригодность резьбы. 2 ил.

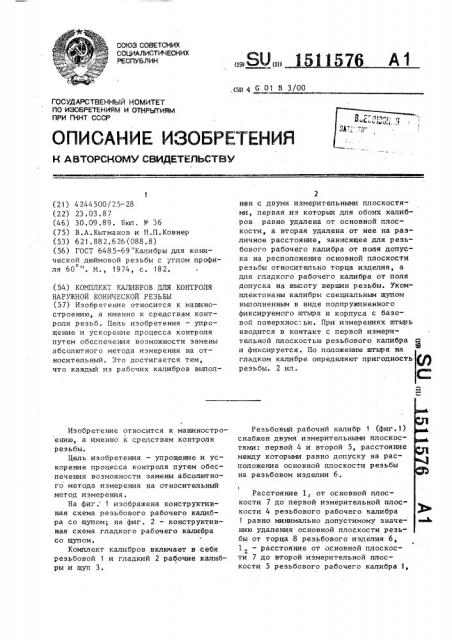

СОЮЗ СОВЕТСНИХ

C0UHARHCTM×ЕСНИК

РЕСПУБЛИН

„Л0

А1

gag g С 01 В 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4244500/25-28 (22) 23 ° 03 ° 87 (46) 30 ° 09.89. Бюп. К 36 (75) В.А.Кытманов и Н.П.Ковнер (53) 621.882.626 (088.8) (56) ГОСТ 6485-69 "Калибры для конической дюймовой резьбы с углом профиля 60 ". H. 1974, с. 182. (54) КОМПЛЕКТ КАЛИБРОВ ДЛЯ КОНТРОЛЯ

НАРУЖНОЙ КОНИЧЕСКОЙ РЕЗЬБЫ (57) Изобретете относится к машиностроению, а именно к средствам контроля резьб. Цель изобретения — упрощение и ускорение процесса контроля путем обеспечения возможности замены абсолютного метода измерения на относительный. Это достигается тем, что каждый из рабочих калибров выполИзобретение относится к машиностроению, а именно к средствам контроля резьбы.

Цель изобретения — упрощение и ускорение процесса контроля путем обеспечения возможности замены абсолютного метода измерения на относительныи метод измерения, На фиг. 1 изображена конструктивная схема резьбового рабочего калибра со щупом; на фиг. 2 — конструктивная схема гладкого рабочего калибра со щупом.

Комплект калибров включает в себя резьбовой 1 и гладкий 2 рабочие калибры и щуп 3. нен с двумя измерительными плоскостями, первая из которых для обоих калибров равно удалена от основной плоскости, а вторая удалена от нее на различное расстояние, зависящее для резьбового рабочего калибра от поля допуска на расположение основной плоскости резьбы относительно торца изделия, а для гладкого рабочего калибра от поля допуска на высоту вершин резьбы. Укомплектованы калибры специальным щупом выполненным в виде подпружиненного фиксируемого штыря и корпуса с базовой поверхнос; ью. При измерениях штырь вводится в контакт с первой измерительной плоскостью резьбового калибра а ф и фиксируется. По положению штыря на гладком калибре определяют пригодность резьбы. 2 ил.

С:

Резьбовый рабочий калибр 1 (фиг ° 1) снабжен двумя измерительными плоскостями: первой 4 и второй 5, расстояние между которыми равно допуску на pac" положение основной плоскости резьбы на резьбовом изделии 6.

Расстояние 1, от основной плоскости 7 до первой измерительной плоскости 4 резьбового рабочего калибра

1 равно минимально допустимому значению удаления основной плоскости резьбы от торца 8 резьбового изделия 6, 1 — расстояние от основной плоскосг ти 7 до второй измерительной плоскости 5 резьбового рабочего калибра 1, 1511576

1 =1„+Ь

Рр

1 = 1 + — — ) 3 @(1 =1, +Ь где Д вЂ” допуск на расположение основной плоскости резьбы относительно торца изделия 6.

Гладкий рабочий калибр 2 (фиг. 2) снабжен также двумя измерительными плоскостями: первой 9 и второй 10.

Плоскость 9 удалена от основной плос- 10 кости 7 на расстояние 1, равное 1, на резьбовом рабочем калибре 1.

Расстояние 1 от основной плоскости 7 гладкого рабочего калибра 2 до его второй измерительной плоскости

10 зависит от допуска на высоту вершин резьбы и определяется из уравнения где 1 — расстояние от основной плос( кости 7 до первой измерительной плоскости 4 для резьбового 1 и до первой измерительной плоскости 9 гладкого 2 рабочих калибров;

8 — величина половины поля до"

1 30 пуска на высоту вершин резьбы," - половина угла конуса резьбы.

Расстояние между первой 9 и второй 10 измерительными плоскостями гладкого рабочего калибра 2 соответствует линейному значению поля допуска на высоту вершин резьбы, пересчитанному с его радиального значения °

Специальный щуп 3 выполнен в виде расположенного в корпусе 11, подпружиненного пружиной 12 и фиксируемого винтом 13 штыря 14.

К корпусу 11 жестко прикреплен опорный элемент 15, имеющий опорный 45 торец 16, посредством которого щуп

3 накладывается на торец 8 резьбово" го изделия 6.

Комплект калибров используется при контроле следующим образом. 50

Резьбовое изделие 6 ввинчивается в резьбовой рабочий калибр 1 до отказа. Проверяется визуально соответствие и правильность взаимного расположения торца 8 изделия 6, основной 7, 55 первой 4 и второй 5 измерительных . плоскостей реэьбового рабочего калибра 1. При этом расположение торца 8 резьбового изделия 6 между первой 4 и второй 5 измерительными плоскостями резьбового рабочего калибра 1 свидетельствует о правильности взаимного расположения этих трех плоскостей.

Накладывается щуп 3 торцом 16 своего опорного элемента 15 на торец 8 изделия 6 таким образом, чтобы штырь

14 своим торцом 17 упирался в первую измерительную плоскость 4 резьбового рабочего калибра 1, и в таком положении фиксируется штырь 14 винтом 13.

Затем резьбовое изделие 6 вывинчивается из резьбового рабочего калибра l и сопрягается с гладким рабочим калибром 2.

Ц уп 3 торцом 16 своего опорного элемента 15 накладывается на торец 8 изделия 6. При этом торец 17 штыря 14 должен располагаться между первой 9 и второй 10 измерительными плоскостями гладкого рабочего калибра 2. Это проверяется путем поворачивания щупа 3 на торце 8 изделия вокруг его оси.

Свободный поворот щупа 3 вокруг оси изделия означает расположение его торца 17 над первой измерительной плоскостью 9. Такое положение соотвествует условию пригодности резьбы на изделии 6 и наоборот, прохождение торца 17 штыря 14 над второй измерительной плоскостью 10 или упирание его в первую измерительную плоскость

9 гладкого рабочего калибра 2 говорит о непригодности резьбы изделия 6.

Формула и з о бр ет е ния

Комплект калибров для контроля наружной конической резьбы, содержащий резьбовой и гладкий калибры, о т л и.-ч а ю шийся тем, что, с целью упрощения и ускорения процесса конт— роля, резьбовой и гладкий .калибры выполнены с двумя измерительными поверхностями, первые из которых расположены на расстоянии 1< от основной плоскости, а расстояния от основной плоскости до вторых измерительных поверхностей 1 и 1> определяются по мате- . матическим зависимостям для резьбового калибра, 8

1 =1 + — @9

5 1511576 6 для гладкого калибра, а калибры укомплектованы щупом, выгде - допуск на расположение основ- полненным в виде корпуса с базовой ной плоскости резьбы относи- поверхностью и подпружиненного фиктельно торца контролируемой. сируемого штыря, предназначенного для детали; контактирования с первой измеритель ð половина допУска на высо- ной поверхностью резьбового калибра, ту вершин резьбы; установленного в корпусе перпендику(р — половина угла конуса резь- лярно базовой поверхности ° бы, ИМЮосмеять бердана и тель иаю

ОсУИи ю

ПЛОСИ7С777

77

Пе

Ос
