Устройство для определения положения светоконтрастной границы объекта

Устройство для определения положения светоконтрастной границы объекта

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике. Цель изобретения - повышение точности измерений за счет частичной компенсации погрешности, возникающей при наличии дефектных элементов в одноблочном многоэлементном фотопреобразователе. Изображение объекта 13 проецируется блоком 1 формирования границы объекта на прибор с зарядовой связью (ПЗС) 2. Блок 4 коммутации проводит опрос ПЗС 2. Генератор 3, R-S триггер 5, элемент И 6 формируют пачки импульсов, подсчитываемые счетчиком 7. Коды, формируемые счетчиком 7, записываются в регистр 8 и индицируются индикатором 9. Число импульсов, подсчитываемых счетчиком 7, не зависит от числа деффектных засвеченных элементов ПЗС 2. Число бездеффектных засвеченных элементов ПЗС 2 подсчитывается счетчиком 10 и вычитается в сумматоре 11 из числа, формируемого на выходе регистра 8, пропорционального общему числу засвеченных элементов ПЗС 2. Разность индицируется индикатором 12. 1 ил.

COOS СОВЕТСКИХ.

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sn 4 с 01 в 21/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТНЯТИЯМ

ПРИ ГКНТ СССР (21) 4205824/24-28 (22) 06.03.87 (46) 30.09..89. Бюл. и 36 (71) Белорусский государственный университет им. В.И.Ленина (72) И.Д.Бондаренко, В.Л.Козлов и В.ф.Дайлюденко (53) 531 ?17 (088.8) (56) Авторское свидетельство СССР

N 1017917, кл. С 01 В 11/00, 1981 (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ СВЕТОКОНТРАСТНОЙ ГРАНИЦЫ ОБЪЕКТА (57) Изобретение относится к измерительной технике. Цель изобретенияповышение точности измерений за счет частичной компенсации погрешности, возникающей при наличии дефектных элементов в одноблочном многоэлемент„.SU„» 1511595 А1

2 ном фотопреобразователе. Изображение объекта 13 проецируется блоком 1 формирования границы объекта на прибор с зарядовой связью (ПЗС).2. Блок 4 коммутации проводит опрос ПЗС 2. Генератор 3, RS-триггер 5, элемент И 6 формируют пачки импульсов, подсчитываемые счетчиком 7. Коды, формируемые счетчиком 7, записываются в регистр 8 и индицируются индикатором 9.

Число импульсов, подсчитываемых счетчиком 7, не зависит от числа дефектных засвеченных элементов ПЗС 2. Чис" ло бездефектных засвеченных элементов

ПЗС 2 подсчитывается счетчиком 10 и вычитается в сумматоре 11 из числа, формируемого на выходе регистра 8, пропорционального общему числу засвеченных элементов ПЗС 2 ° Разность индицируется индикатором 12. 1 ил. з 151159

Изобретение относится к измерительной технике и может быть использовано для определения положения границы различных объектов, например края горячего проката.

Цель изобретения — повышение точности измерений за счет частичной компенсации погрешности, возникающей при наличии дефектных элементов в однострочном многоэлементном фотопреобразователе.

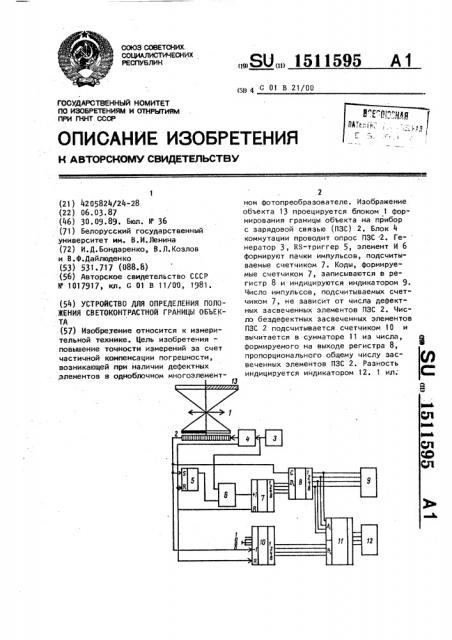

На чертеже представлена функциональная схема устройства.

Устройство содержит оптически свя- 15

7 ванные блок 1 формирования изображения границы объекта, однострочный многоэлементный Фотопреобразователь

2, выполненный в виде прибора с зарядовой связью (ПЗС), генератор 3, 20 блок 4 коммутации, вход которого подключен к генератору 3, выход блока

4 коммутации соединен с входами однострочного многоэлементного фотопреобразователя 2, RS-триггер 5, S u R входы которого подключены соответст- венно к выходу однострочного много элементного Фотопреобразователя 2 и блоку 4 коммутации, элемент И 6, входы которого подключены к генератору 3 и 0 выходу RS-триггера 5, счетчик 7, счетный вход которого подключен к выходу элемента И 6, регистр 8, информационные входы которого подключены к выходам счетчика 7, синхронизирующий вход регистра 8 подключен к выходу однострочного многоэлементного фотопреобразователя 2, индикатор 9, подключенный к регистру 8, счетчик 10, вычитающий вход которого соединен с 40 выходом однострочного многоэлементного Фотопреобразователя 2, сумматор

11, входы которого подключены к регистру 8 и счетчику 10, индикатор 12, подключенный к выходу сумматора 11. 45

Измеряется положение светоконтраст. ной границы объекта 13.

Устройство работает следующим образом.

Изображение объекта 13 проецируется блоком 1 формирования изображения границы объекта на ПЗС 2.

Генератор 3 формирует импульсы, поступающие на блок 4 коммутации формирует импульсы опроса ПЗС 2, на выходе которого формируется сигнал в виде последовательности импульсов, амплитуда которых пропорциональна распределению освещенности изображения объекта 13.

Первый импульс, сформированный на выходе ПЗС 2, перебрасывает RS-триггер в состояние "Лог.1". На выходе элемента И б Формируется последовательность импульсов, количество которых подсчитывается счетчиком 7, При формировании импульса на выходе ПЗС 2 код, сформированный на выходе счетчика 7, переписывается в регистр 8.

Индикатор 9 индицирует код, записанный в регистр 8, величина которого пропорциональна смещению светоконтрастной границы объекта 13.

В случае наличия дефектных элементов в ПЗС 2, при несовпадении дефектных элементов с светоконтрастной границей объекта 13 число импульсов, записанных в регистре 8, не зависит от числа дефектных элементов ПЗС 2.

Число недефектных засвеченных элементов ПЗС 2 подсчитывается счетчиком 10, работающий на вычитание, и вычитается из числа, записанного в регистре 4, в сумматоре 11. Резуль" тат, характеризующий число дефектных элементов при несовпадении дефектных

1 элементов с светоконтрастной границей объекта 13, индицируется индикатором 12.

Использование устройства позволяет частично компенсировать погрешность, возникшую при наличии дефектных элементов в ПЗС 2.

Формула и з о б р е т е н и я

Устройство для определения положения светоконтрастной границы объекта, содержащее оптически связанные блок формирования изображения границы объекта и однострочный многоэлементный фотопреобразователь, генератор, блок коммутации, вход которого подключен к генератору, выход блока коммутации. соединен с входами однострочного многоэлементного фотопреобразователя, счетчик, о т л и— ч а ю щ е е с я тем, что, с целью повышения точности измерений за счет частичной компенсации погрешности, возникающей при наличии дефектных элементов в однострочном многоэлементном фотопреобразователе, оно снабжено RS-триггером, S u R-входы которого подключены соответственно к выходу однострочного многоэлемент1595

Составитель Т.Айсин

Техред M, èäöê

Редактор 10.Петрушко

Корректор С.Черни

Заказ 5891/44 Тираж 683 Подписное

8НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,101

5 151 ного фотопреобразователя и блоку коммутации, элементом И, входы которого подключены к генератору и выходу

RS-триггера, выход элемента И соединен со счетным входом счетчика, регистром, информационные входы которого подключены к выходам счетчика, синхронизируюц ий вход регистра соединен с выходом однострочного многоэлементного фотопреобразователя.
