Способ контроля истощения натрийкатионитных фильтров

Способ контроля истощения натрийкатионитных фильтров

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике и может быть использовано для контроля истощения натрийкатионитных фильтров при подготовке воды для котлов и водяных тепловых сетей. Целью изобретения является повышение точности контроля истощения натрийкатионитных фильтров по изменению величины электрического тока между электродами. Электрическим током подогревают один из электродов, выполненный в виде тонкой проволоки. Момент начала истощения фильтра фиксируют по уменьшению электрического тока между электродами, что происходит при отложении накипи на подогреваемом электроде в виде плохо проводящей пленки. 1 з.п.ф-лы, 1 ил.

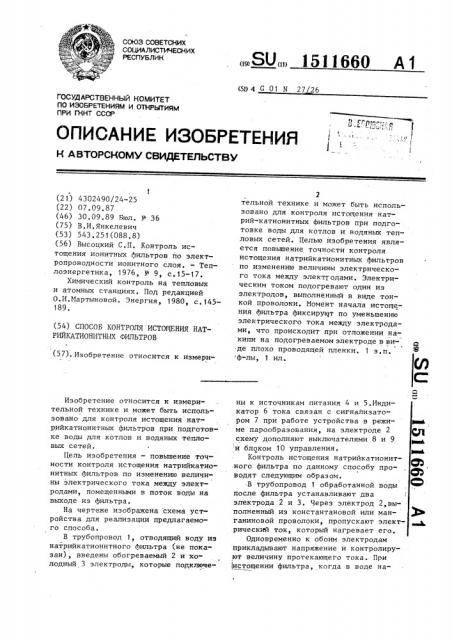

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 С 01 И 27 26 ф

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К д ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4302490/24-25 (22) 07.09.87 (46) 30.09.89 Бюл, У- 36 (75) В.И,Янкелевич (53) 543.251(088,8) (56) Высоцкий С.П. Контроль истощения ионитных фильтров по электропроводности ионитного слоя. — Теплоэнергетика, 1976, N- 9, с.15-17.

Химический контроль на тепловых и атомных станциях. Под редакцией

О.И.Мартыновой. Энергия, 1980, с, 145189. (54) СПОСОБ КОНТРОЛЯ ИСТОЩЕНИЯ НАТРИИКАТИОНИТННХ ФИЛЬТРОВ (57). Изобретение относится к измериИзобретение относится к измерительной технике и может быть использовано для контроля истощения натрийкатионитных фильтров при подготовке воды для котлов и водяных тепловых сетей, Цель изобретения — повышение точности контроля истощения натрийкатионитных фильтров по изменению величины электрического тока между электродами, помещенными в поток воды на выходе из фильтра.

На чертеже изображена схема устройства для реализации предлагаемого способа.

В трубопровод 1, отводящий воду из натрийкатионитного фильтра (не показан), введены обогреваемый 2 и холодный 3 электроды, которые подключе„„SU,„, 1511660 А 1

2 тельной технике и может быть использовано для контроля истощения натрий-катионитных фильтров при подготовке воды для котлов и водяных тепловых сетей. Целью изобретения является повышение точности контроля истощения натрийкатионитных фильтров по изменению величины электрического тока между электродами. Электрическим током подогревают один из электродов, выполненный в виде тонкой проволоки. Момент начала истощения фильтра фиксируют по уменьшению электрического тока между электродами, что происходит при отложении накипи на подогреваемом электроде в виде плохо проводящей пленки. 1 з.п. ф-лы, 1 ил. ны к источникам питания 4 и 5.Индикатор 6 тока связан с сигнализатором 7 при работе устройства в режи- фаиа ме парообразования, на электроде 2 схему дополняют выключателями 8 и 9

:и блоком 10 управления.

Контроль истощения натрийкатионит.ного фильтра по данному способу проводят следующим образом. .В трубопровод 1 обработанной воды после фильтра устанавливают два ( электрода 2 и 3. Через электрод 2,выполненный из константановой или ман-,фЬ ганиновой проволоки, пропускают элект- д, рический ток, который нагревает его.

Одновременно к обоим электродам прикладывают напряжение и контролируют величину протекающего тока.. При истощении фильтра, когда в воде на25

Составитель 10.Клевков

Техред И.Верес Корректор H.Koðîëü

Редактор H.Kåëåìåø

Заказ 5896/47 Тираж 789,Подписное

В1!ИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб ., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101

3 151166 чинают появляться соли жесткости

Э па подогреваемом электроде 2 откладывается накипь, которая изменяет условия протекания тока, создавая ему

5 дополнительные сопротивления за счет образования на подогреваемом электроде 2 плохо проводящей пленки,Уменьше" ние электрического тока между электродами из-за образования накипи на подогреваемом электроде вызывает срае батывание сигнализатора 7, которое дает команду на отключение фильтра, Для повторной настройки сигнального устройства после регенерации фильт- 15 ра производят замену подогреваемого электроца на новый.

Температуру подогреваемого электрода 2 устанавливают в соответствии с 20 режимами его работы, поскольку условия отложения накипи в парообразующих и водогрейных агрегатах различFI H., (В условиях, когда на подогреваемом электроде имеет место парообразование ° (т.е. при подогреве электрода выше температуры кипения воды), контроль образования накипи на нем осуществля- 30 ют либо при временном его отключении, либо при уменьшении нагрева для ис0

4 ключения парообразования, При этом напряжение питания двух электродов включают на время отключения или уменьшения нагрева электрода 2.Отключение или уменьшение нагрева можно с производить через 10-20 с, что не повлияет на непрерывность контроля.

Предложенный способ контроля начала истощения натрийкатионитных фильтров значительно упрощает эксплуатацию оборудования химводоочисток, повышает их надежность, а в ряде промышленных котельных позволяет перевести с круглосуточного на односменное обслуживание.

Ф о р М у л а и з о б р е т е н и я

1. Способ контроля истощения натрийкатионитных фильтров по изменению

4 электрического тока между электродами кондуктометра, помещенного в поток воды на выходе из контролируемого фильтра, отличающийся тем, что, с целью повышения точности контроля истощения, один из электродов подогревают электрическим током.

2. Способ по п.1, о т л и ч а ю— шийся тем, что при подогреве электрода до температуры кипения воды измерение электрического тока между электродами производят периодически при отключении подогрева электрода.
