Изобретение относится к импульсной технике и может быть использовано в вычислительных и измерительных устройствах, в системах связи, автоматики и телемеханики. Цель изобретения - повышение помехозащищенности за счет устранения дребезга по переднему фронту. Устройство содержит блок 2 преобразования входной информации, блок 3 выделения фронтов, триггеры 4, 5, счетчик 7 импульсов. Введение триггера 11 позволило повысить достоверность функционирования и восстановления формы управляющего сигнала в случае его искажения как по переднему, так и по заднему фронтам. 6 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51)4 Н 03 К 5/13

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР! (21) 4382741/24-21, (22) 22. 02, 88 (46) 30.09. 89. Бют. N 36 (72) M.È. Пархоменко (53) 621.373.52 (088.8) (56) Авторское свидетельство СССР

Ф 1403351, кл. Н 03 К 5/13, 31.07.86.

Патент СП!А 11 3761820, кл. 325-163, 1973, (54) УСТРОЙСТВО ДЛЯ ВЫДЕЛЕНИЯ ОДИНОЧНОГО ИМПУЛЬСА ИЗ НЕПРЕРЫВНОЙ ИМПУЛЬСНОЙ ПОСЛЕДОВАТЕЛЬНОСТИ (57) Изобретение относится к импульс.ной технике и может быть испОльзоваÄÄSUÄÄ 1511850 А1

2 но в вычислительных и измерительных устройствах, в системах связи, автоматики и телемеханики. Пель изобретения — повышение помехозащищеннос" ти за счет устранения дребезга по переднему фронту. Устройство содержит блок 2 преобразования входной информации, блок 3 выделения фронтов, триггеры 4, 5, счетчик 7 импульсов.

Введение триггера 11 .позволипо повысить достоверность функционирования и восстановления формы управляющего сигнала в случае его искажения как по переднему, так и по заднему фрон-! там. 6 ил.

3 15 11850

Изобретение относится к импульсной технике и может быть использовано в ны-"èñëèòåëbíûõ и измерительных устройствах, в системе связи, автоматики и телемеханики.

Цель изобретения - повышение помехоэащищенности за счет устранения дребезга по переднему фронту.

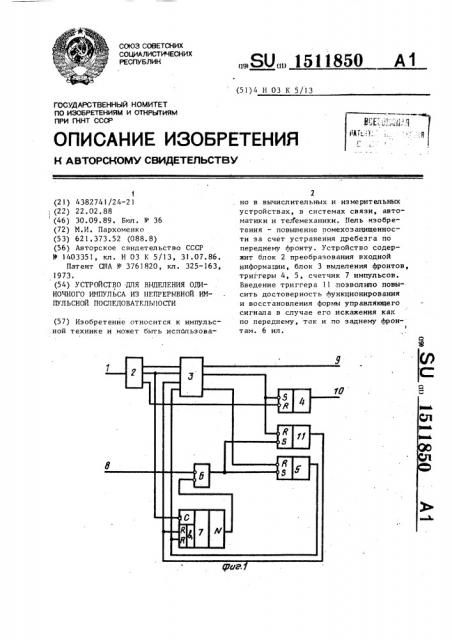

На фиг.1 приведена электрическая функциональная схема устройства для выделения одиночного импульса из неп рерывной импульсной последовательности; на фиг.2 — временные диаграммы, поясняющие его работу; на фиг.3— электрическая Аункциональная схема блока выделения фронтов, пример ис" полнения; на фиг.4 — временные диаграммы, поясняющие работу блока выделения фронтов; на Аиг.5 — электри- 20 ческая функциональная схема блока преобразования входной информации, пример исполнения; на фиг.б — временные диаграммы работы блока преобг раэования входной информации.

Устройство для выделения одиночного импульса иэ непрерывной импульсной последовательности содержит (фиг. 1) входную шину 1, блок 2 преобразования входной информации, блок 30

3 выделения Аронтов, первый и второй триггеры 4 и 5, элемент ИЛИ 6, счетчик 7 импульсов, шину 8 начальной установки, первую и вторую выходные шины 9 и 10 и третий дополнительный 35 триггер 11.

Шина 1 соединена с входом блока

2, первый выход которого соединен с информационным входом блока 3. Второй выход .блока 2 соединен с синхро- 40 низирующим входом блока 3 и со счетным входом счетчика 7 импульсов, Третий выход блока 2 соединен с R-входом триггера 4. Первый выход блока

3 соединен с R-входом триггера 11 и 45

S-входом триггера 4, выход которого соединен с второй выходной шиной 10 устройства - шиной выделения одиночного импульса. Второй выход блока

3 соединен с R-входом триггера 5, выход которого соединен с установочными входами счетчика 7 и блока 3.

Выход счетчика 7 соединен с одним из входов элемента ИЛИ 6, другой вход которого соединен с шиной 8 начальной установки, Третий выход блока 3 соединен с выходной шиной 9 входного сигнала восстановленной Аормы. Выход элемента ИЛИ 6 соединен с

S — входами триггера 5 и триггера ll выход которого соединен с дополнительными установочными входами счетчика 7 и блока 3.

Блок 3 выделения фронтов фиг.3) состоит из первого и второго D-триггеров 12 и 13, первого и вторго элементов И-HF. 14 и 15 и инвертора 16.

При этом информационный вход соединен с первым входом первого элемента

И-HF 14 и через инвертор 16, с D-входом первого D-триггера 12, выход которого соединен с D-входом второго

D-триггера.13, с третьим выходом блока 3 и с вторым входом второго элемента И-HF. 15, первый вход которого соединен с D.— íûõîäîì второго D-триггера 13, а выход — с первым выходом блока 3. Синхронизирующий вход блока 3 соединен с С"входами первого и второго 0-триггеров 12 и 13. Вход . установки соединен с R-входом перво го Р-триггера 12. Выход второго Dтриггера 13 соединен с вторым входом первого элемента И-НЕ 14, выход которого соединен с вторым выходом блока 3. Дополнительный установочный „вход соединен . с S-входом первого

D-триггера 12 и с третьим входом первого элемента И-НЕ 14..

Блок 2 преобразования входной информации 1 фиг.5 ) содержит счетчик 17 импульсов и подключенный к его выходам элемент И-НЕ 18. Вход счетчика

17 соединен с входом блока 2, выходы младшего и старшего разрядов счетчика 17 соединены соответственно с ныходами первой регулярной последова-. тельности (фиг.бб) и случайной последовательности (Фиг.бг). Выход элемента И-НЕ 18 соединен с выходом второй регулярной последовательности (фиг.бв).

При поступлении на вход счетчика

17 последовательности импульсов (фиг.ба) на его выходах формируются сигналы необходимой длительности и периода.

Устройство работает следующим об разом.

По шине 8 установки исходного сос. тояния поступает через элемент ИЛИ б (фиг.2з) íà S-вход триггера 5 и Sвход дополнительного триггера 11 и устанавливает их в единичное состояние.

Счетчик 7 находится в состоянии сброса, а блок 3 готов к приему и!

511850! обработке информации. Состояние ос тальных элементов не влияет на работу устройства.

Сигналы с входной шины 1 (фиг.2а) поступают на вход блока 2 преобразо-. вания входной информации и формируют в нем сигналы случайной (фиг.2r) и двух регулярных последовательностей- импульсов (фиг. 26, в) . Импульс случайной последовательности отрицательной полярности поступает на информационный вход блока 3 выделения фронтов, который по переднему фронту сигналов, поступающих на его синхро,ниэирующий вход (фиг.26), вырабатывает импульс положительной полярности на третьем выходе (фиг.2д) и импульс отрицательной полярности на первом выходе (фиг.2е), которым триггер 4 устанавливается в единичное состояние, и на выходной шине 10 выделения одиночного импульса начинает формироваться импульс положительной поляр ности (фиг,2л). Дополнительный триггер 1! (фиг.2м) устанавливается в нулевое состояние, снимая запрет со счетчика 7. Вследствие длинных линий связи сигнал на информационном входе блока 3 (фиг,2г) может по переднему фронту исказиться. Однако так как триггер 11 находится в нулевом состоянии, то блок 3 в это время находится под установкой в "1" и влияние искаженного импульса не сказывается на .формировании выходного импульса на шине 9 (фиг.2д). По следующему синхроимпульсу поступающему на синхронизирующий вход блока 3, заканчива" ется формирование импульса отрицательной полярности на его первом вы.ходе, а счетчик 7 вырабатывает импульс отрицательной полярности (фиг.2к), который через элемент ИЛИ б поступает на S-вход триггера 11 и переводит его в единичное состояние (фиг.2м), счетчик 7 устанавливается в состояние сброса. По поступлении с третьего выхода блока 2 импульса регулярной последовательности (фиг.2в) íà R-вход триггера 4 он переключается в нулевое состояние и на шине 10 заканчивается формирование импульса положительной полярности.

По заднему фронту импульса отрицательной полярности, поступающего на информационный вход блока 3 (фиг.2г), на его втором выходе выра50 (фиг. 4ж) заканчивается формирование импульса отрицательной полярности.

45 батывается импульс отрицательной по— лярности (фиг.2ж), который переводит триггер 5 в нулевое состояние (фиг.2и).

Из-за длинных линий связи сигнал на информационном входе блока 3 (фиг.2г) может по заднему фронту исказиться °

Однако так как триггер 5 находится в нулевом состоянии, то блок 3 в это время находится под сбросом и влияние искаженного импульса не сказывается на формировании выходного импульса на шине 9 (фиг.2д).

При переключении триггера 5 в нулевое состояние снимается запрет со счетчика 7. Счетчик отсчитывает время, в течение которого прекращается искажение импульса на информационном входе блока 3. В течение этого времени, так как блок 3 находится под сбросом, на его первом выходе не вырабатывается импульс и на шине 9 выходной сигнал не искажается. Далее на выходе счетчика ° 7 вырабатывается импульс отрицательной полярности (фиг.2к), который через элемент ИЛИ б поступает на S-вход триггера 5 и переводит его в единичное состояние (фиг.2и). Устройство подготовлено к следующему циклу работы.

Блок 3 выделения фронтов работает следующим образом.

Сигиan отрицательной полярности на информационном входе (фиг.46) через инвертор 16 (фиг.4в) поступает на информационный вход первого Dтриггера 12, который по переднему фронту синхросигнала с синхронизирующего входа (фиг.4а)переходит в единичное .состояние (фиг.4г), а так как инверсный выход второго D-триггера

13 (фиг ° 4е) находится в единичном состоянии,, то на выходе элемента

И-НЕ 15 (фиr.4ж ) Aopмируется импульс отрицательной полярности, который поступает на первый выход блока 3. По следующему синхроимпульсу D-триггер

13 (фиг.4д) переходит в единичное состояние, на элементе И-НЕ 15

Ввиду искажения импульса на информационном входе по переднему фронту.(фиг.46) на выходе инвертора 1б (фиг.4в) может сформироваться ложный импульс. Однако триггер 12 его не воспринимает, так как заблокирован

ho S-входу (фиг.4к). B результате

1511850

20 неискаженный импульс с выхода триггера 12 поступает на выход блока 3 (фиг. 4д) .

По заднему фронту импульса, приходящего на информационный вход, и при переходе его в единичное состояние на выходе элемента И-НЕ 14 формирует" ся импульс отрицательной полярности, который поступает на второй выход блока 3 (фиг.4з).

На вход установки поступает импульс отрицательной полярности, устанавливающий триггер 12 (фиг. 4г) в нулевое состояние. По синхроимпульсу с синхронизирующей шины (фиг.4а) триггер 13 переходит в нулевое состояние (фиг.4д) и на выходе элемента

И-НЕ 14 (фиг.4з) заканчивается формирование импульса отрицательной полярности. Ввиду искажения импульса на информационном входе по заднему фронту (фиг.4б) на выходе инвертора

16 (фиг.4в) может формироваться ложный импульс. Однако триггер 12 его не воспринимает, так как он заблокирован по R-входу. В результате неискаженный импульс с выхода триггера

12 поступает иа выход блока 3.

После окончания импульса отрица-тельной полярности на входе установки (фиг.4и ) блок 3 подготовлен к .следующему циклу работы.

Формула. изобретения

1. Устройство для выделения одиночного импульса из непрерывной импульсной последовательности, содержащее блок преобразования, вход которого соединен с входной шиной, первый выход - с информационным входом .блока;выделения фронтов, второй вьг ход. — со счетными входами блока вы-. деления фронтов и счетчика импульсов, третий выход — с R-входом первого .триггера, S-вход которого соединен с первым выходом блока выделения фронтов, второй выход которого сое" динен с R-входом второго триггера, 25

S-вход которого соединен с выходом элемента ИЛИ, первый вход которого соединен с шиной установки в исходное состояние, второй вход— с выходом счетчйка импульсов, установочный вход которого соединен с выходом второго триггера и с установочным входом блока вьщеления фронтов, третий выход которого соединен с первой выходной шиной, а вторая выходная шина соединена.с выходом первого триггера, о т л и ч а ю щ ее с я тем, что, с целью повышения помехозащищенности, в него введен третий триггер, R-вход которого соединен с первым выходом блока выделения фронтов, $-вход †. с выходом элемента ИЛИ, выход — с дополнительными установочными входами счетчика импульсов и блока выделения фронтов.

2. Устройство по п.1, о т л и— ч а ю щ е е с я тем, что блок выделения фронтов содержит первый и второй

D-триггеры, D-вход первого из которых соединен через инвертор с информационным. входом блока выделения фронтов и с первым входом первого элемента И-НЕ, второй вход которого соединен с прямым выходом второго 9-триггера, инверсный выход которого соединен с первым входом второго элемента И-НЕ, выход которого соединен с первым выходом блока выделения фронтов, второй вход - e D- âõîäîì второго триггера и с пр мым выходом первого

D-триггера, С-вход которого соединен с С-входом второго D-триггера и синхронизирующим входом блока выделения фронтов, установочный вход которого соединен с R-входом первого D-триггера, S-вход которого соединен с.дополнительным.установочным входом блока выделения фронтов и третьим входом первого элемента И-.НЕ, выход которого соединен с вторым выходом блока выделения фронтов., третий выход кото рого соединен с вторым входом второго элемента И-НЕ.

151 !850 и
