Реферат



-:KJ1acc 67а 310з

СССР

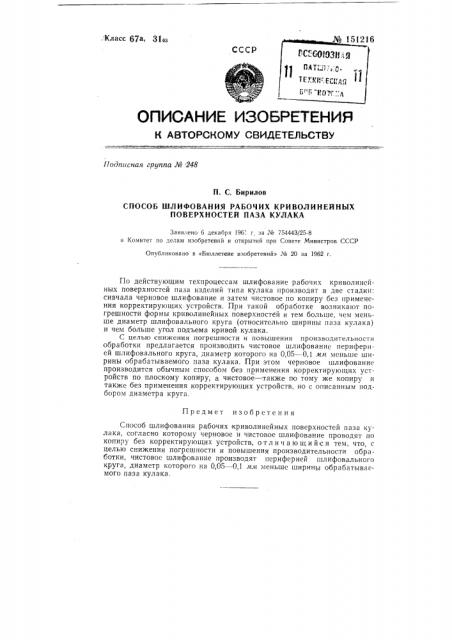

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Оодписная группа № 248

П. С. Бирилов

СПОСОБ ШЛИФОВАНИЯ РАБОЧИХ КРИВОЛИНЕЙНЫХ

ПОВЕРХНОСТЕЙ ПАЗА КУЛАКА

Заявлено 6 декабря 196 . г за № 754443/25-8 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 20 за 1962 г.

По действующим техпроцессам шлифование рабочих криволинейных поверхностей паза изделий типа кулака производят в две стадии: сначала черновое шлифование и затем чистовое по копиру без применения корректирующих устройств. При такой обработке возникают погрешности формы криволинейных поверхностей и тем больше, чем меньше диаметр шлифовального круга (относительно ширины паза кулака) и чем больше угол подъема кривой кулака.

С целью снижения погрешности и повышения производительности обработки предлагается производить чистовое шлифованис периферией шлифовального круга, диаметр которого на 0,05 — 0,1 мл меньше ширины обрабатываемого паза кулака. При этом черновое шлифование производится обычным способом без применения корректирующих устройств по плоскому копиру, а чистовое — также по тому же копиру и также без применения корректирующих устройств, но с описанным подбором диаметра круга.

Предмет изобретения

Способ шлифования рабочих криволинейных поверхностей паза кулака, согласно которому черновое и чистовое шлифование проводят по копиру без корректирующих устройств, отличающийся тем, что, с целью снижения погрешности и повышения производительности обработки, чистовое шлифование производят периферией шлифовального круга, диаметр которого на 0,05 — 0,1 ми меньше ширины обрабатываемого паза кулака.
