Мв 151248

Класс 81е, 12О

35К 62з

СССР

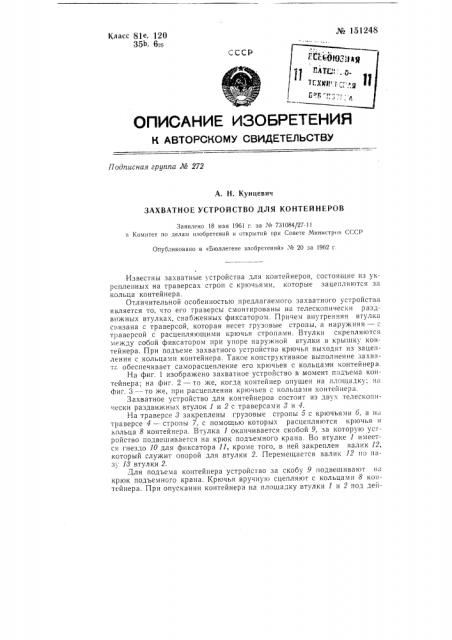

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 272

А. H. Кунцевич

ЗАХВАТНОЕ УСТРОЙСТВО ДЛЯ КОНТЕЙНЕРОВ

Заявлено 18 мая 196! г, за М 731084/27-11 в 1(омитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» . 1е 20 за 1962 г

Известны захватные устройства для контейнеров, состоящие из укрепленных на траверсах строп с крючьями, которые зацепляются за кольца контейнера.

Отличительной особенностью предлагаемого захватного устройства является то, что его траверсы смонтированы на телескопически раздвижных втулках, снабженных фиксатором. Причем внутренняя втулка связана с траверсой, которая несет грузовые стропы, а наружняя — с траверсой с расцепляющими крючья стропами. Втулки скрепляются между собой фиксатором при упоре наружной втулки в крышку контейнера. При подъеме захватного устройства крючья выходят из зацепления с кольцами контейнера. Такое конструктивное выполнение захвата ооеспечивает саморасцепление его крючьев с кольцамч1 контейнера.

На фиг, 1 изображено захватное устройство в момент подъема контейнера; на фиг. 2 — то же, когда контейнер опущен на площадку; на фиг. 3 — то же, при расцеплении крючьев с кольцами контейнера.

Захватное устройство для контейнеров состоит из двух телескопически раздвижных втулок 1 и 2 с траверсами 8 и 4.

На траверсе,3 закреплены грузовые стропы 5 с крючьями 6, а на траверсе 4 — стропы 7, с помощью которых расцепляются крючья и кольца 8 контейнера. Втулка 1 оканчивается скобой 9, за которую устройство подвешивается на крюк подъемного крана. Во втулке 1 имеется гнездо 10 для фиксатора 11, кроме того, в ней закреплен валик 12, который служит опорой для,втулки 2. Перемещается валик 12 по паз у 18 втул ки 2.

Для подъема контейнера устройство за скобу 9 подвешивают на крюк подъемного крана. Крючья вручную сцепляют с кольцами 8 контейнера. При опускании контейнера на площадку втулки 1 и 2 под дей№ 151248 ствием сооственного веса занимают крайнее нижнее положение. После тгго, как втулка 2 коснется крышки контейнера, фиксатор 11 заходит в гнездо втулки 1 и обе втулки оказываются скрепленными между собой Устройство поднимается и посредством строп 7 крючья б выходят из зацепления с кольцами 8.

Для захвата следующего контейнера вручную освобождают фиксатор 11 из гнезда втулки 1, втулка 2, оказавшись свободной, опускается на валик 12, а крючья вновь сцепляют с кольцBMIH 8 контейнера.

Предмет изобретения

Захватное устройство для контейнеров, состоящее из укрепленных на траверсах строп с крючьями, зацепляемыми за кольца контейнера, о т л и ч а ю щ е е с я тем, что, с цслью обеспечения саморасцепления крючьев, траверсы смонтированы на снабженных фиксатором телескопически раздвижных втулках, из которых внутренняя связана с траверсой, несущей грузовые стропы, а наружная — с траверсой с расцепляюц;ими крючья стропами, скрепляемых между собой фиксатором в крайнем нижнем положении при упоре наружной втулки в крышку контейнера таким образом, что при последующем подъеме захватного устройства крючья выходят из зацепления с кольцами.
