Комбайн для уборки кормовой свеклы

Комбайн для уборки кормовой свеклы

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному машиностроению. Целью изобретения является повышение производительности и уменьшение энергоемкости. Комбайн содержит два шнека 2, ботвосрезающий ротор 7 с пневмоприводом, раму транспортера 4 для подачи корнеплодов и элеватор, снабженный башмаком-выравнивателем 1, приемником 3 для выкорчеванных корнеплодов и накопителем 9 силосной массы. Башмак-выравниватель, находясь спереди, выравнивает поверхность поля для рабочего органа, следующего за ним, и одновременно направляет к рабочим органам корнеплоды и ботву, отклонившиеся от осевой линии, затем корнеплоды попадают в приемник 3, где удерживаются от преждевременного выпадания. 1 з.п.ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК дц 4 А 01 D 25/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 1366798/30-15 (22) 02. 12.87 (46) 07.10.89. Бюл. № 37 (71) Крымский сельскохозяйственный институт им. М. И. Кал и ни на (72) П. Т. Ковалев и В, И. Бобик (53) 631.458.42(088.8) (56) Авторское свидетельство СССР № !140220, кл. А О1 D 25/04, 1983. (54) КОМБАЙН ДЛЯ УБОРКИ КОРМОВОЙ СВЕКЛЫ (57) Изобретение относится к сельскохозяйственному машиностроению. Целью изобретения является повышение производитель„„Я0„„1512512 А 1

2 ности и уменьшение энергоемкости. Комбайн содержит два шнека 2, ботвосрезающий ротор 7 с пневмопроводом, раму 4 транспортера для подачи корнеплодов и элеватор, снабженный башмаком-выравнивателем 1, приемником 3 для выкорчеванных корнеплодов и накопителем 9 силосной массы. Башмак-выравниватель, находясь спереди, выравнивает поверхность поля для рабочего органа, следующего за ним, и одновременно направляет к рабочим органам корнеплоды и ботву, отклон ившиеся от осевой линии, затем корнеплоды попадают в приемник 3, где удерживаются от преждевременного выпадания. 1 з. п ф-лы, 1 ил.

1512512

Формула изобретения

Составитель Н. Платвицина

Редактор С. Пекарь Текред И. Верее Корректор Т. Колб

Заказ 5918/1 Тираж 621 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 10!

Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для уборки корнеплодов.

Целью изобретения является повышение производительности и уменьшение энергоемкости ручного труда при уборке кормовой свеклы в период выпадения осадков.

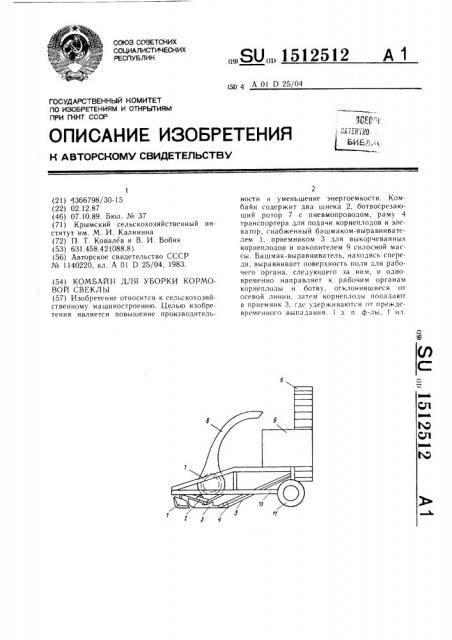

На чертеже схематично изображен комбайн для уборки, вид сбоку.

Комбайн содержит башмак-выравниватель 1, шнеки 2 левый и правый, приемник 3 выкорчеванных корнеплодов, раму 4 транспортера, транспортер 5, элеватор 6, ротор 7, пневмопровод 8, накопитель 9 силосной массы, раму 10, колеса 11.

Башмак-выравниватель 1 является передней опорой комбайна в рабочем положении и одновременно предназначен для выравнивания и подготовки площадки поля для рабочего органа, движущегося за ним, а также для выравнивания отклонившихся корнеплодов и ботвы от осевой линии ряда.

Шнеки 2 левый и правый предназначены для раскачки, наклона корнеплодов назад и в сторону, выкорчевки и очистки корнеплодов от сухих листьев и земли. Приемник 3 корнеплодов крепится к раме 4 транспортера и предназначен для предохранения высоких и средних корнеплодов от преждевременного падения при выкорчевке с целью качественной обрезки ботвы и в основном для приема выкорчеванных корнеплодов и отправки их на транспортер 5. Расстояние между задним концом приемника корнеплодов 3 и задними концами шнеков 2 имеет важное значение для выкорчевки мелких корнеплодов и регулируется перемещением задних концов шнеков 2.

Транспортер 5 передает корнеплоды на элеватор 6, который загружает их в транспортер. Ротор 7 срезает и измельчает ботву и по пневмопроводу 8 транспортирует ее в накопитель 9, который находится на раме 10.

Сзади комбайн имеет два ходовых колеса 11.

Комбайн для уборки кормовой свеклы является полунавесной машиной и работает следующим образом.

Башмак-выравниватель 1 в рабочем положении движется между двумя убираемыми рядами. Он выравнивает поверхность поля для рабочего органа, следующего за ним, и одновременно выравнивает и направляет к рабочим органам корнеплоды и ботву, от5

30 клонившиеся от осевой линии. Шнеки 2 правый и левый раскачивают витками корнеплоды, отклоняя их назад и в стороны. В этот момент происходит обрезка ботвы с корнеплодов. Приемник 3 корнеплодов движется вслед за башмаком-выравнивателем 1 и своей верхней частью удерживает слабодержащиеся в земле корнеплоды от преждевременного падения с целью качественной обрезки ботвы и очистки их от земли и сухих листьев. Затем, когда происходит выкорчевка высоких и средних корнеплодов, приемник 3 корнеплодов, производит продвижение корнеплодов на транспортер 5. Транспортер 5 транспортирует корнеплоды на элеватор 6, который загружает их в транспорт.

Ротор 7 крепится к раме 10, срезает и измельчает ботву с высоких и средних корнеплодов в момент их наклона при выкорчевке, с низких корнеплодов срезание ботвы происходит в момент их подъема из почвы задним концом. Подъем низких корнеплодов обеспечивается за счет специальной конструкции шнеков 2 и приемника корнеплодов 3 и регулируемого расстояния между ними. Срезанная и измельченная ботва по пневмопроводу 8 подается в накопитель 9 силосной массы. Разгрузка накопителя производится на разворотной полосе поля.

Наличие приемника корнеплодов позволяет упростить конструкцию комбайна. Вместо двух роторов, как в машине для уборки корнеплодов, расположенных вдоль рядков, в комбайне применяется один ротор, расположенный горизонтально поперек рядков.

l. Комбайн для уборки кормовой свеклы, содержащий левый и правый наклонные шнеки, роторный срезающий рабочий орган с пневмопроводом, установленный на раме транспортера, элеватор и опорный башмак, отличающийся тем, что, с целью повышения производительности труда и уменьшения энергоемкости, он снабжен закрепленным на раме транспортера под наклонными шнеками приемником для выкорчеванных корнеплодов, а опорный башмак размещен перед ним для выравнивания почвы.

2. Комбайн по п. 1, отличающийся тем, что он снабжен накопителем силосной массы, установленным на заднем конце рамы комбайна.
