Вентиляционный узел теплицы

Вентиляционный узел теплицы

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству, а именно к устройствам для вентилирования теплиц. Цель изобретения - уменьшение теплопотерь на инфильтрацию воздуха. К прогонам 3 под поверхностью, взаимодействующей с фрамугой, прикреплен пластмассовый профиль 4 с образованием воздуховода вдоль прогона 3. На ответной поверхности фрамуги прикреплена уплотнительная полимерная прокладка 5. В воздуховод подается теплый воздух от калорифера, предотвращающий образование наледей на контактирующих поверхностях прогона и фрамуги при проветривании теплицы в весенний период. В сочетании с полимерной прокладкой это обеспечивает плотное прилегание фрамуги к прогону при ее закрывании. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

2 Ai (19) (11) (s)) 4 А 01 С 9/24

3й :: " ""8.

AATEIlTr, E

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ (2 l ) 4263562/30-15 (22) 16.06.87 (46) 07,.10.89. Бюл. Ф 37 (71) Украинская сельскохозяйственная академия (72) Н .А. Рубцов и Б.Х. Драганов (53) 631..344(088.8) (56) Блок зимних почвенных теплиц площадью 6 ra. Типовой проект

810-1-13.86.-Орел, Гипронисельпром, 1986. (54) ВЕНТИЛЯЦИОННЫЙ УЗЕЛ ТЕПЛИЦЫ (57) Изобретение относится к сельскому хозяйству, а именно к устройствам для вентилирования теплиц.

Цель изобретения — уменьшение тепло2 потерь на инфильтрацию воздуха. К прогонам 3 под поверхностью, взаимодействующей с фрамугой, прикреплен пластмассовый профиль 4 с образованием воздуховода вдоль прогона 3 .

На ответной поверхности фрамуги прикреплена уплотнительная полимерная прокладка 5, В воздуховод подается теплый воздух от калорифера, предотвращающий образование наледей на контактирующих поверхностях прогона и фрамуги при проветривании теплицы в весенний период. В сочетании с полимерной прокладкой это обеспечивает плотное прилегание фрамуги к прогону при ее закрывании. 2 ил. 3 1512522

Изобретение относится к сельскому хозяйству, а именно к устройствам для вентилирования теплиц.

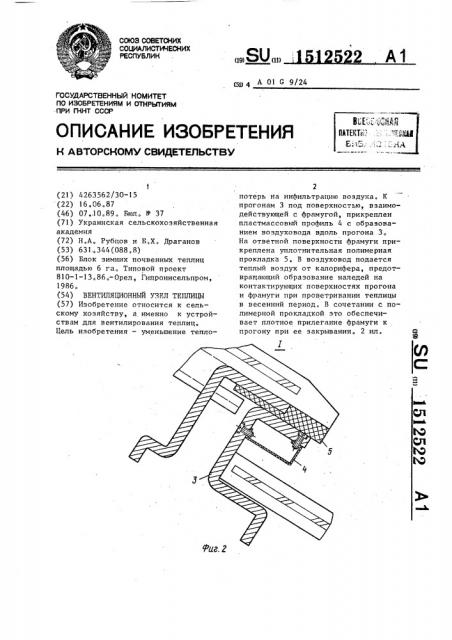

Цель изобретения — уменьшение теп- 5 лопотерь на инфильтрацию воздуха, На фиг. 1 изображена.кровля теплицы, поперечный разрез; на фиг.2— узел I на фиг, 1, 1О

Формула иэ обретения

25

Составитель С, Чернобровкин

Редактор Я, Яцола Техред И.Дидык, Корректор С. Шекмар

Заказ 6012/2 Тираж 621 Подписно е

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Я-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101

Вентиляционный узел теплицы включает фрамугу 1, взаимодействующую с коньком 2 и прогоном 3. К прогону 3 под поверхностью, взаимодействующей с фрамугой 1, прикреплен пластмассовый профиль 4, образующий воздуховод вдоль прогона 3. На поверхности фрамуги 1, взаимодействующей с прогоном 3, прикреплена полимерная уплотнительная прокладка 5.

При открывании в весенний период года фрамуг 1 теплицы происходит образование конденсата на поверхностях, где теплый влажный воздух из теплицы соприкасается с холодным наружным,в частности на взаимодействующих поверхностях фрамуг 1 и прогонов 3. Для предотвращения образования,наледей, приводящих к неплотному прилеганию фрамуг 1 к прогонам

3, в воздуховод, образованный профилем 4 и прогоном 3, под давлением подается теплый воздух от калорифера. (не показан), работающего на обогрев теплицы. В дальнейшем охлажденный воздух может быть использован для усиления проветривания, Полимерная уплотнительная прокладка 5 дополнительно герметизирует стык фрамуг 1 и прогонов 3.

Вентиляционный узел теплицы, включающий взаимодействующую с прогонами и коньком фрамугу, о т л и ч а юшийся тем, что, с целью уменьшения теплопотерь на инфильтрацию воздуха, к прогону под поверхностью взаимодействующей с фрамугой, прикреплен пластмассовый профиль, образующий воэдуховод вдоль прогона, а на поверхности фрамуги, взаимодействующей с прогоном, прикреплена полимерная уплотнительная прокладка.
