Устройство для сортирования клубней картофеля

Устройство для сортирования клубней картофеля

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для сортирования клубней картофеля. Цель изобретения - снижение повреждения клубней картофеля. Устройство состоит из рамы 1, роликового полотна 2, выполненного из ряда фигурных роликов 3, кроме последнего по направлению перемещения продукта, фигурной пластиной 4, жестко укрепленной на раме 1 с минимальным зазором относительно ролика 3 и копирующей прилегающую поверхность ролика. Калибровочное отверстие образовано выемкой ролика 3 и вогнутым участком пластины 4. Клубни, поступающие на сортировочную поверхность, вступают в контакт одной стороной с роликом 1, а другой стороной с фигурной пластиной 4. На клубень воздействует сила трения вращающегося ролика, направленная вверх, т.е. не происходит повреждений клубней. Клубни, имеющие геометрические размеры меньше калибровочного отверстия, проходят вниз, а более крупные переходят на следующие фигурные ролики, которые с неподвижными пластинами образуют калибровочные отверстия больших размеров. 2 ил.

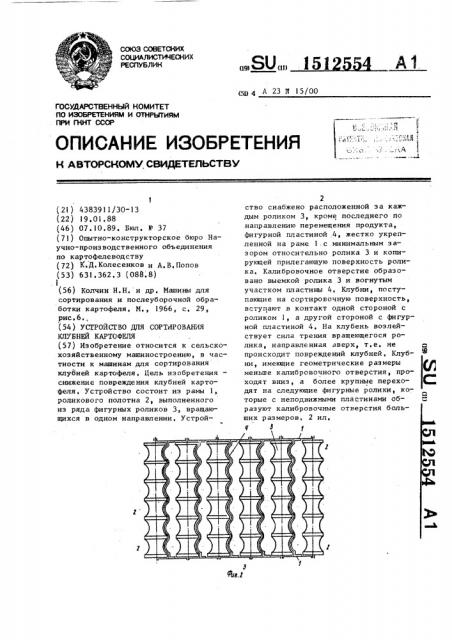

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (gg 4 А 23 М 15/00

1

II !

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H ASTOPCHOMV, СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЬПИЯМ

ПРИ ГКНТ СССР (21) 4383911/30-13 (22) 19,01,88 (46) 07.10.89. Бюл. В 37 (71) Опытно-конструкторское бюро Научно-производственного объединения по картофелеводству (72) К,Д,Колесенков и А.ВеПопов (53) 631,362,3 (088.8) .1 (56) Колчин Н.Н. и др. Машины для сортирования и послеуборочной обработки картофеля, М,, 1966, с, 29, рис. 6., (54) УСТРОЙСТВО ДЛЯ СОРТЛРОВАНИ

КЛУБНЕЙ КАРТОФЕЛЯ (57) Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для сортирования клубней картофеля. Цель изобретения— снижение повреждения клубней картофеля, Устройство состоит из рамы 1, роликового полотна 2, выполненного из ряда фигурных роликов 3, вращающихся s одном направлении, Устрой2 ство снабжено расположенной за каждым роликом 3, кроме последнего по направлению перемещения продукта, фигурной пластиной 4, жестко укрепленной на раме 1.с минимальным зазором относительно ролика 3 и копирующей прилегающую поверхность ролика. Калибровочное отверстие образовано выемкой ролика 3 и вогнутым участком пластины 4, Клубни, поступающие на сортировочную поверхность, вступают в контакт одной стороной с роликом 1, а другой стороной с фигурной пластиной 4. На клубень возлействует сила трения вращеющегося ролика, направленная вверх, т. е. не 2 происходит повреждений клубней. Клуб- @ ни, именкцие геометрические размеры меньше калибровочного отверстия, проходят вниз, е более крупные перехо- С дят на следующие фигурные ролики, которые с неподвижными пластинами образуют калибровочные отверстия больших размеров, 2 ил, 1

Устройство снабжено расположенной за каждым роликом 3, кроме последнего по направлению перемещения продук- 20 та, фигурной пластиной 4, жестко укрепленной на раме 1 с минимальным зазором относительно ролика 3 и копирующей прилегающую поверхность ролика.,2S

Таким образом, калибровочное отверстие образовано выемкой ролика 3 и вогнутым участком пластины 4. Регулирование: калибровочного отверстия осуществляется перемещением роликов

3 совместно с пластинами 4 с сохранением минимального зазора между ними °

Устройство для сортирования клуб- 35 ней картофеля работает следующим образом.

Клубни, поступающие на сортировоч- ную поверхность роликового полотна 2, \

3 1512554

Изобретение относится к сельскохозяйственному машиностроению,.в частности к машинам для сортирования клубней картофеля, 5

Цель изобретения - снижение повреждения клубней картофеля.

На фиг. 1 изображено устройство в вертикальной плоскости; на фиг.2— то же, вид сверху. !О

Устройство для сортирования клубней картофеля содержит раму 1, роликовое полотно 2, выполненное из ряда фигурных роликов, установленных с воэможностью вращения в одном на- !5 пр авл енин.

Ф вступают в контакт одной стороной с вращающимся роликом 3, а другой стороной неподвижной фигурной пластиной 4, На клубень воздействует сила трения вращающегося ролика 3, направленная вверх, Так как клубень другой стороной соприкасается с неподвижной пластиной 4, а не с вращающимся роликом, как в производственных сортировках КСП-15, в которых сила трения направлена вниз, то не происходит затаскивания клубня вниз и его з аклинивания, а следовательно, ие происходит сильных повреждений клубней, Клубни, имекщие геометрические размеры, меньше калибровочного отверстия проходят вниз, а более крупные переходят на следующие фигурные ролики, которые неподвижными пластинами образуют калибровочные отверстия больших размеров, Формула иэ обретения

Устройство дпя сортирования клубней картофеля, включающее раму, роликовое полотно, выполненное из установленных на раме с возможностью вращения фигурных роликов, о т л и— ч а ю щ е е с я тем, что, с целью снижения повреждения .клубней, устрой1. ство снабжено расположенной за каждым роликом, кроме последнего по направлению перемещения продукта, фигурной пластиной, жестко укрепленной на раме с минимальным зазором относительно ролика и копирующей прилегающую поверхность ролика, 1512554

Ф++Ф+

Составитель С, Куликов

Техред A. Кравчук Корректор М. Максимишинец

Редактор М.Бланар

Заказ 6015/3 Тираж 525 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
