Реферат



Изобретение относится к занимательным играм-головоломкам и позволяет повысить занимательность. Головоломка-лабиринт содержит игровое поле 1 с бортами 2 по периметру и игровые элементы 3 с цилиндрическими поворотными относительно своей оси вставками 4, заполняющими игровое поле с образованием одной свободной ячейки 5, установленные с возможностью перемещения на свободную ячейку. На игровом поле 1 установлены поворотные относительно перпендикулярной ему оси ограничители перемещений 6 игровых элементов 3, а на одном из торцов каждой поворотной вставки 4 выполнены выступы для взаимодействия с ограничителями перемещений, причем на другом ее торце изображена игровая метка 11. Поочередно перемещая игровые элементы на свободную ячейку и поворачивая при необходимости поворотные вставки игровых элементов или ограничители перемещений, располагают игровые элементы в соответствии с игровыми метками. 1 з.п.ф-лы, 12 ил.

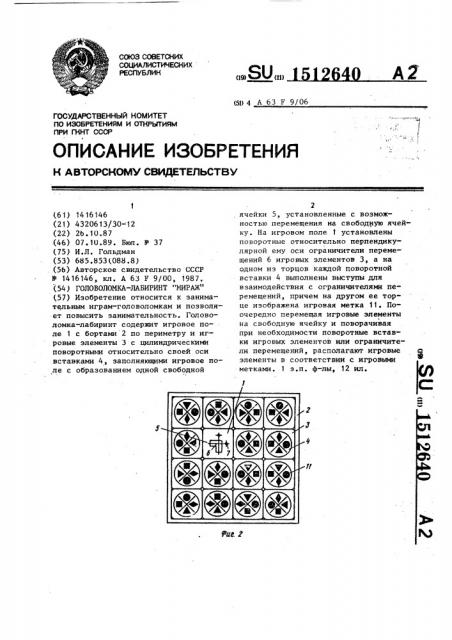

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51) 4 А 63 F 9/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTQPCHOMY CBNQETEllbCTBV

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (61) 1416146 (21) 4320613/30-12 (22) 26.10.87 (46) 07.10.89. Бюл. У 37 (75) И.Л. Гольдман (53) 685.853(088.8) (56) Авторское свидетельство СССР

У 1416146, кл. А 63 F9/00,,1987. (54) ГОЛОВОЛОМКА-ЛАБИРИНТ "МИРАЖ" (57) Изобретение относится к занимательным играм-головоломкам и позволяет повысить занимательность. Головоломка-лабиринт содержит игровое поле 1 с бортами 2 по периметру и игровые элементы 3 с цилиндрическими поворотными относительно своей оси вставками 4, заполняющими игровое поле с образованием одной свободной

2 ячейки 5, установленные с возможностью перемещения на свободную ячейку. На игровом поле 1 установлены поворотные относительно перпендикулярной ему оси ограничители перемещений 6 игровых элементов 3, а на одном из торцов каждой поворотной вставки 4 выполнены выступы для взаимодействия с ограничителями еремещений, причем на другом ее торце изображена игровая метка 11. Поочередно перемещая игровые элементы на свободную ячейку и поворачивая при необходимости поворотные вставки игровых элементов или ограничители перемещений, располагают игровые с элементы в соответствии с игровыми метками. 1 з.п. ф-лы, 12 ил.

4 щений и игровую метку 11, например, в виде рисунка, цифр или букв, причем выступ расположен на одном торце поворотной вставки, а игровая метка — на другом ее торце. При этом ограничитель 6 перемещений может иметь Г-образную форму, а выступ

10 поворотной вставки 4 может иметь и 10 две взаимно перпендикулярные вертикальные грани, взаимодействующие с боковыми гранями ограничителя перемещений. Для обеспечения четкой фиксации поворотной вставки 4 относи15 тельно игрового элемента .3 на ней выполнены выступы 12, взаимодействующие с впадинами 13 игрового эле-; мента.

Поочередно перемещая игровые эле20 менты на свободную ячейку и поворачивая при необходимости поворотные вставки игровых элементов или ограничители перемещений, располагают игровые элементы в соответствии с игровыми метками.

Изобретение относится к занимательным играм-головоломкам и являет ся усовершенствованием изобретения по авт.св. Ф 1416146.

Цель изобретения — повышение занимательности.

На фиг. 1 изображена головоломка вид сверху, на фиг. 2 — то же, с or раничителем перемещений на свободно ,ячейке, на фиг. 3 — разрез А-А на фиг. 1; на фиг. 4 — разрез Б-Б на фиг. 1, на фиг. 5 — разрез В-В на фиг. 1; на фнг. 6 - разрез Г-Г на фиг. на фиг. 7 — разрез Д-Д на фиг. 1; на фиг. 8 - разрез Е-Е на фиг. 1; на фиг. 9 -различные проекции игрово

ro элемента, на фиг. 10 — различные проекции поворотной вставки; на фиг. 11 — игровое поле с ограничите лями перемещений, вид сверху, на фиг. 12 - схемы взаимодействия пово ротной вставки игрового элемента с ,ограничителем перемещений.

Головоломка-лабиринт содержит иг ровое поле 1 с бортами 2 по периметру и игровые элементы 3 с цилиндри- . ческими поворотными относительно своей оси вставками 4, заполняющими игровое поле с образованием одной 30 свободной ячейки 5, установленные с возможностью перемещения на свободную ячейку. На игровом поле 1 установлены поворотные относительно оси перпендикулярной игровому полю» 35 ограничители 6 перемещений элементов 3. На игровом поле 1 могут быть выцолнены лунки 7, а на ограничителях перемещений Ь вЂ” фиксирующие. выступы 8 для взаимодействия с лунками. 40

Для обеспечения поворота ограничители 6 перемещений содержат подпружиненные ручки 9. Каждая поворотная вставка 4 имеет выступ 10 для взаимодействия с ограничителями Ь переме1

Формула изобретения

1. Головоломка-лабиринт по авт.св. У 1416146, о т л и ч а ющ а я с я тем, что, с целью повышения занимательности, каждый игровой элемент содержит цилиндрическую, поворотную относительно своей оси вставку, причем выступ игрового элемента расположен на одном торце поворотной вставки, а игровая меткана другом ее торце.

2. Головоломка-лабиринт по п. 1, отличающаяся тем, что выступ каждого игрового элемента имеет две взаимно перпендикулярные вертикальные грани, взаимодействуюшие с боковыми гранями ограничителей перемещений.

1532640

В-В

Г-Г

g3uz. f1

1 t юг. 12
