Устройство для растяжения нежестких деталей при токарной обработке

Устройство для растяжения нежестких деталей при токарной обработке

Иллюстрации

Показать все

Реферат



Изобретение касается токарной обработки. Целью изобретения является упрощение конструкции за счет выполнения узла натяжения детали в виде двух полумуфт 4 и 5, соединенных между собой подвижно посредством резьбы, причем полумуфта 4 установлена на шпинделе 2 станка, а полумуфта 5 на патроне 1. При врезании резца 12 в тело детали 3 момент кручения детали, возникающий между зоной резания и шпинделем 2 станка за счет завинчивания одной полумуфты на другую, приводит к возникновению растягивающей силы. 1 з.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

5 4 В 23 В )/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOIVIV СВИДЕТЕЛЬСТВУ 7g

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4296340/25 -08 (22) 17.08.87. (46) 07.10.89. Бюл. № 37 (72) В. С. Таскаев и М. А. Петров (53) 621.962.52 (088.8) (56) Авторское свидетельство СССР № 880633, кл. В 23 В 1/00, 1980. (54) УСТРОЙСТВО ДЛЯ РАСТЯЖЕНИЯ

НЕЖЕСТКИХ ДЕТАЛЕЙ ПРИ ТОКАРНОЙ ОБРАБОТКЕ (57) Изобретение касается токарной обработки. Целью изобретения является упро„„SU„„1512706 А1 щение конструкции за счет выполнения узла натяжения детали в виде двух полумуфт 4 и 5, соединенных между собой подвижно посредством резьбы 6, причем полумуфта 4 установлена на шпинделе 2 станка, а полумуфта 5 на патроне 1. При врезании резца

12 в тело детали 3 момент кручения детали, возникаюший между зоной резания и шпинделем 2 станка за счет завинчивания одной полумуфты на другую, приводит к возникновению растягиваюшей силы. 1 з.п. ф-лы, 2 ил.

1512706

Составитель В. Капранов

Редактор H. Япола Текрсд И. Верес Корректор Н. Король

Заказ 5927 11 Тираж 831 Поди исное

БНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 10!

Изобретение относится к токарной обработке.

Цель изобретения — упрощение конструкции устройства.

Указанная цель достигается за счет обеспечения регулировки натяжения детали в зависимости от момента кручения дез али из-за воздействия на деталь сил резания.

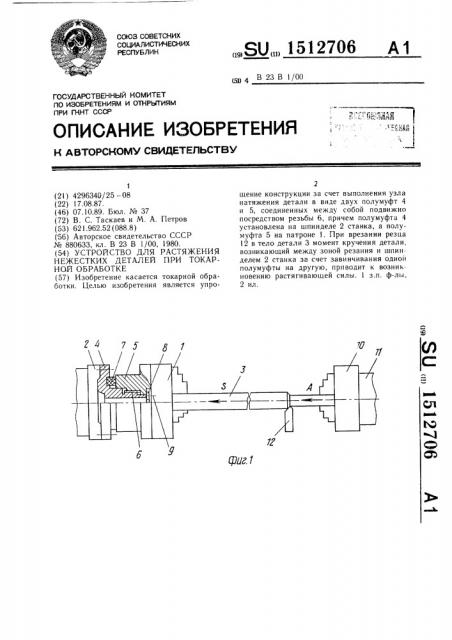

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — вид А на 10 фиг. 1.

Устройство для растяжения нежестких деталей при токарной обработке содержит патрон 1, установленный на шпинделе 2 станка,и узел натяжения детали 3. Патрон 1 установлен на шпинделе 2 посредством узла натяжения, выполненного в виде полумуфт 4 и

5, подвижно соединных между собой с помощью резьбы 6 (правой).

В описываемом варианте исполнения предлагаемого устройства между полумуф- 20 тами 4 и 5 установлен упругий элемент 7, закрепленный в полумуфте 4, которая имеет опорное кольцо 8, соединенное с ней при помощи винтов 9 и служащее для ограничения хода полумуфты 5 с патроном 1.

Устройство также имеет патрон 10, уста25 новленный на пиноли 11 задней бабки.

Устройство для растяжения нежестких

4 деталей при токарной обработке работает следующим образом.

Деталь 3 закрепляют в патроны 1 и 10.

Дают предварительное растяжение детали за счет осевого перемещения пиноли ll задней бабки. При этом полумуфта 5 должна быть перемещена вправо до упорного кольца 8.

Подводят резец 12 к детали 3 и начинают обработку. При вращении шпинделя полумуфта 5 с закрепленным на ней патроном 1 стремится переместиться влево, навинчивается на полумуфту 4 по резьбе 6, растягивая деталь 3. Дополнительное растяжение детали

3 придает ей большую жесткость.

Формула изобретения

1. Устройство для растяжения нежестких деталей при токарной обработке, содержащее патрон, установленный на шпинделе станка, и узел натяжения детали, отличающееся тем, что, с целью упрощения конструкции, узел натяжения детали выполнен в виде двух полумуфт, соединенных между собой подвижно посредством резьбы, при этом одна полумуфта установлена на шпинделе станка, а другая полумуфта закреплена на патроне.

2. Устройство по п. 1, отличающееся тем, что между полумуфтами установлен упругий элемент.
