Реферат



Клаcc Q5 1Я @ 151 7ф

СССР

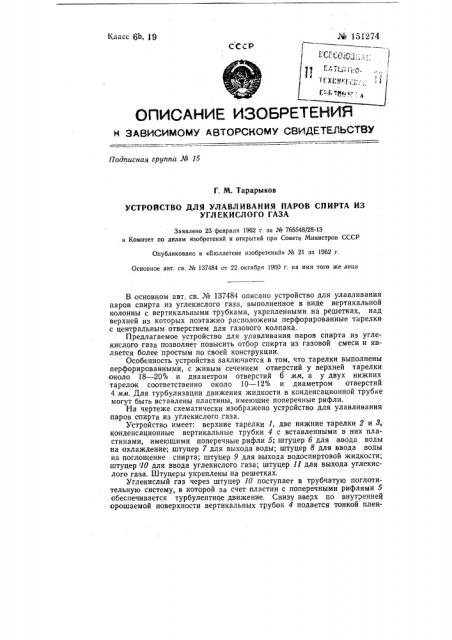

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 15

Г. М. Тарарыков

УСТРОЙСТВО ДЛЯ УЛАВЛИВАНИЯ ПАРОВ СПИРТА ИЗ

УГЛЕКИСЛОГО ГАЗА

Заявлено 23 февраля 1962 r. за № 766648/28-13 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретенийъ № 21 за 1962 r.

Основное авт. св. № 137484 ст 22 октября 1960 г, на имя того же лица

В основном авт. св. № 137484 описано устройство для улавливания паров спирта из углекислого газа, выполненное в виде вертикальной колонны с вертикальными трубками, укрепленными на решетках, над верхней из которых поэтажно расположены перфорированные тарелки с центральным отверстием для газового колпака.

Предлагаемое устройство для улавливания паров спирта из углекислого газа позволяет повысить отбор спирта из газовой смеси и является более простым по своей конструкции.

Особенность устройства заключается в том, что тарелки выполнены перфорированными, с живым сечением отверстий у верхней тарелки около 18 — 20% и диаметром отверстий 6 мм, а у двух нижних тарелок соответственно около 10 — 12% и диаметром отверстий

4 мм. Для турбулизации движения жидкости в конденсационной трубке могут быть вставлены пластины, имеющ|ие поперечные рифли.

На чертеже схематически изображено устройство для улавливания паров спирта из углекислого газа.

Устройство имеет: верхние тарелки 1, две нижние тарелки 2 и 3, конденсационные вертикальные трубки 4 с вставленными в них пластинами, имеющими поперечные рифли 5; штуцер 6 для ввода воды на охлаждение; штуцер 7 для выхода воды; штуцер 8 для ввода воды на поглощение спирта; штуцер 9 для выхода водоспиртовой жидкости; штуцер 10; штуцер 11 для выхода углекислого газа. Штуцеры укреплены на решетках.

Углекислый газ через штуцер 10 поступает в трубчатую поглотительную систему, в которой за счет пластин с поперечными рифлями 5 обеспечивается турбулентное движение. Снизу вверх по внутренней орошаемой поверхности вертикальных трубок 4 подается тонкой плен№ 151274 кой поглощающая вода, которая постепенно, проходя из верхней части трубчатой системы к нижней ее части, насыщается парами спирта. В конденсатор 12, в котором заключена трубчатая система, подается холодная вода для охлаждения углекислого газа и поглощающей воды, поступающей через штуцер б. Вода, поступающая через штуцер 8, направляется на первую перфорированную тарелку 1 и образует определенный по высоте слой вспененной жидкости, соответствующий скорости прохождения углекислого газа. Избыток воды, поглощающий пары спирта, сливается на перфорированную тарелку 2, где образуется пенный слой, и затем на тарелку 8, откуда поступает в верхнюю часть трубчатой системы и впускается по трубкам конденсатора 12 в виде пленки. Углекислый газ, проходя трубчатую систему, для окончательного отбора паров спирта проходит три тарелки 1, 2, 3 со слоем вспененной жидкости и, освободившись от паров спирта, выходит через штуцер 11.

Предмет изобретения

1. Устройство для улавливания паров спирта из углекислого газа по авт. св. № 137484, отл ич а ю шее ся тем, что, с целью повышения отбора спирта из газовой смеси и упрощения конструкции, тарелки выполнены перфорированными, с живым сечением отверстий у верхней тарелки около 18 — 20% и диаметром 6 мм, а у двух нижних — соответственно около 10 — 12% и диаметром отверстий 4 мм.

2. Устройство по п. 1, отл и ч а ю щ ее с я тем, что, с целью обеспечения турбулизации движения жидкости, в конденсационной трубке вставлены пластины. имеющие поперечные рифли.

Составитель описания А. В. Нечайкнн

Редактор B. В. Хазова Техред А. А. Камышннкова Корректор Г. С. Мосолова

Подп. к печ. 30.XI-62 r. Формат бум. 70Х108 / 6 Объем 0,26 изд. л.

Зак. I 1258 Тираж 550 Цена 4 коп.

ЦБТИ Комитета по делам изобретений н открытий прн Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6.

Типография ЦБТИ, Москва, Петровка, 14.
