Способ изготовления клееных деревянных конструкций

Способ изготовления клееных деревянных конструкций

Иллюстрации

Показать все

Реферат



Изобретение относится к деревообрабатывающей пром. Цель изобретения - увеличение срока службы клееных деревянных конструкций. Удлинение срока службы клееных деревянных конструкций достигается путем сохранения клеевых "замков" у клеевых швов, для этого у концов пакета лент 1 просверливают отверстия 2, оси которых расположены от продольной оси пакета на расстоянии, равном 1,5-2,0 длины катета клеевого "замка", после чего пакет стягивают стяжными болтами, а затем фрезеруют боковые стороны пакета, но перед нанесением водостойкого клея на пласти лент 1 последние (четные или нечетные) поворачивают относительно продольной оси на 180°, после чего пакет лент с нанесенным клеем стягивают болтами и устанавливают в пресс, за счет усилия прессования клеевых швов создаются клеевые "замки" 3.2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ1512770 A 1 @4 В 27М 1/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPGHOMY СВИДЕТЕЛЬСТВУ

СЛ

1Я 3

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flQ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4316848/29-15 (22) 02.09.87 (46) 07.10.89. Бюл. № 37 (71) Центральный научно-исследовательский экспериментальный и проектный институт по сельскому строительству (72) В. Г. Кожевников, Е. А. Прилепский и К. В. Козлов (53) 674.419.33.002.2 (088.8) (56) Авторское свидетельство СССР № 1079441, кл. В 27 М 1/02, 1983. (54) СПОСОБ ИЗГОТОВЛ ЕНИЯ КЛЕЕНЫХ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ (57) Изобретение относится к деревообрабатывающей промышленности. Цель изобретения — увеличение срока службы клееных

2 деревянных конструкций. Удлинение срока службы клееных деревянных конструкций достигается путем сокрашения клеевых замков у клеевых швов, для этого у концов пакета лент 1 просверливают отверстия 2, оси которых расположены от продольной оси пакета на расстоянии, равном 1,5 — 2,0 длины катета клеевого замка, после чего пакет стягивают стяжными болтами, а затем фрезеруют боковые стороны пакета, но перед нанесением водостойкого клея на пласти лент 1 последние (четные или нечетные) поворачивают относительно продольной оси на 180, после чего пакет лент с нанесенным клеем стягивают болтами и устанавливают в пресс, а за счет усилия прессования клеевых швов создаются клеевые замки 3. 2 ил.

1512770

Формула изобретения

Составитель Н. Белова

Редактор В. Данко Техред И. Верес Корректор Л. Патай

Заказ 5931/14 Тираж 452 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, )K — 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к деревообрабатывающей промышленности и может быть использовано при изготовлении клееных деревянных конструкций, применяемых в строительстве на открытом воздухе.

Цель изобретения — увеличение срока службы клееных деревянных конструкций.

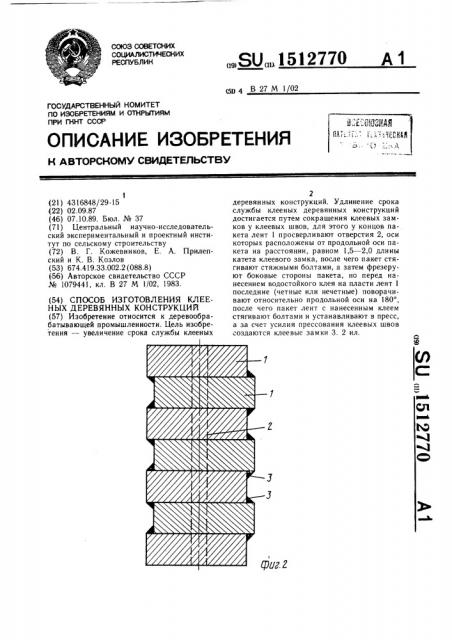

На фиг. 1 изображен пакет лент после выполнения операции фрезерования боковых сторон, поперечный разрез; на фиг. 2 — готовая балка, поперечный разрез.

Способ осуществляется следующим образом.

У лент 1 фрезеруются пласти. Ленты 1 укладываются в пакет, у концов которого просверливаются отверстия 2, оси которых расположены от продольной оси пакета на расстоянии, равном 1,5 — 2,0 длины катета клеевого замка 3, образующегося при склеивании балки. После выборки в пакете лент 1 отверстий 2 в последние вставляются стяжные болты с антиадгезионным покрытием, которыми сжимают пакет. У сжатого пакета лент 1 фрезеруются боковые стороны, после чего стяжные болты снимаются. Перед нанесением на пласти лент 1 водостойкого клея пакет перебирается, при этом четные или нечетные ленты 1 поворачиваются на

180, в результате чего в пакете образуется смещение кромок лент относительно друг друга.

После нанесения клея пакет лент 1 сжимается стяжными болтами и устанавливается в пресс, при этом стяжные болты

4 располагаются между прессующими башмаками. После создания усилия прессования из пакета лент удаляют стяжные болты. При создании усилия прессования из клеевых швов выдавливаются излишки клея на выступы лент 1, которые образуют клеевые замки 3, предохраняющие клеевые швы от растрескивания и увлажнения. После выстоя балку антисептируют, высушивают и -loкрывают смолой.

10 Изготовление находящихся в эксплуатации на открытом воздухе клееных деревянных конструкций по предлагаемому способу увеличивает их. срок службы не менее, чем на 20%.

Способ изготовления клееных деревянных конструкций, включающий обработку пластей и кромок лент, формирование пакета, 20 нанесение клея с образованием клеевых замков и запрессовку пакета, отличающийся тем, что, с целью увеличения срока службы клееных деревянных конструкций, у концов пакета лент просверливают отверстия, оси

25 которых расположены от продольной оси пакета на расстоянии, равном 1,5 — 2,0 длины пакета клеевого замка, после чего пакета стягивают стяжными болтами, а затем фрезеруют боковые стороны пакета, после разботки его перед нанесением водостойкого

З0 клея на пласти лент последние, четные или нечетные, поворачивают относительно продольной оси на 180, после чего пакет стягивают болтами и прессуют.
