Режущий инструмент к устройству для разделения листового неметаллического материала

Режущий инструмент к устройству для разделения листового неметаллического материала

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке материалов резанием и может быть использовано для разделения листового неметаллического материала типа картона. Цель изобретения - повышение качества разделения. Режущий инструмент выполнен в виде диска, состоящего из двух частей. Боковая поверхность ножа образована равномерно расположенными и сопряженными между собой выступами, имеющими сечение в форме равнобедренного треугольника. В начально этапе резки происходит накалывание картонного листа вершинами режущей кромки ножа, которое развивается затем в сплошной рез. Внедренные в тело листа вершины режущей кромки ножа удерживают лист от сгиба без резки, а также повышают надежность непрерывного транспортирования листа в зону резки. 1 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ц11 4 В 31 В 1 16

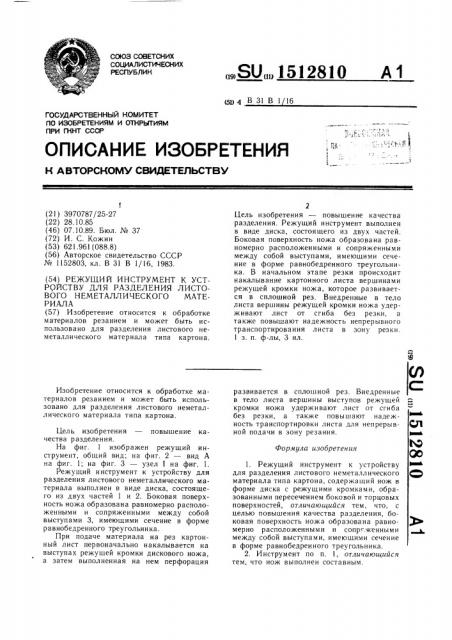

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А BTOPCHOMV СВИДЕТЕЛЬСТВУ

Формула издбретения

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 3970787/25-27 (22) 28.10.85 (46) 07.10.89. Бюл. № 37 (72) И. С. Кожин (53) 621.961 (088.8) (56) Авторское свидетельство СССР № 1152803, кл. В 31 В 1/16, 1983. (54) РЕЖУЩИЙ ИНСТРУМЕНТ К YCTPQACTВУ ДЛЯ РАЗДЕЛЕНИЯ ЛИСТОВОГО НЕМЕТАЛЛИЧЕСКОГО МАТЕРИАЛА (57) Изобретение относится к обработке материалов резанием и может быть использовано для разделения листового неметаллического материала типа картона.

Изобретение относится к обработке материалов резанием и может быть использовано для разделения листового неметаллического материала типа картона.

Цель изобретения — повышение качества разделения.

На фиг. 1 изображен режущий инструмент, общий вид; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — узел 1 на фиг. 1.

Режущий инструмент к устройству для разделения листового неметаллического материала выполнен в виде диска, состоящего из двух частей 1 и 2. Боковая поверхность ножа образована равномерно расположенными и сопряженными между собой выступами 3, имеющими сечение в форме равнобедренного треугольника.

При подаче материала на рез картонный лист первоначально накалывается на выступах режущей кромки дискового ножа, а затем выполненная на нем перфорация

„„SU„„1512810 А 1

Цель изобретения — повышение качества разделения. Режущий инструмент выполнен в виде диска, состоящего из двух частей.

Боковая поверхность ножа образована равномерно расположенными и сопряженными между собой выступами, имеющими сечение в форме равнобедренного треугольника. В начальном этапе резки происходит накалывание картонного листа вершинами режущей кромки ножа, которое развивается в сплошной рез. Внедренные в тело листа вершины режущей кромки ножа удерживают лист от сгиба без резки, а также повышают надежность непрерывного транспортирования листа в зону резки.

1 з. п. ф-лы, 3 ил. развивается в сплошной рез. Внедренные в тело листа вершины выступов режущей кромки ножа удерживают .пист от сгиба без резки, а также повышают надежность транспортировки листа для непрерывной подачи в зону резания.

1. Режущий инструмент к устройству для разделения листового неметаллического материала типа картона, содержащий нож в форме диска с режущими кромками, образованными пересечением боковой и торцовых поверхностей, отличающийся тем, что, с целью повышения качества разделения, боковая поверхность ножа образована равномерно расположенными и сопряженными между собой выступами, имеющими сечение в форме равнобедренного треугольника.

2. Инструмент по п. 1, отличающийся тем, что нож выполнен составным.

1512810

Составитель Ю. Филимонов

Редактор С. Патрушева Техред И. Верес Корректор О. Ципле

Заказ 5935/16 Тираж 382 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, 7К вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», r Ужгород, ул. Гагарина, 101
