Класс В 07; 7З 108
СССР

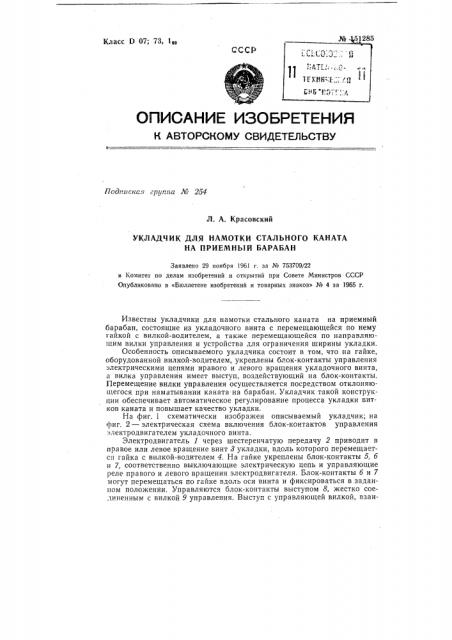

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подт сная группа Лз 2о4
Л. А. Красовский
УКЛАДЧИК ДЛЯ НАМОТКИ СТАЛЪНОГО КАНАТА
НА ПРИЕМНЫЙ БАРАБАН
Заявлено 29 ноября 1961 г. за № 753709/22 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» № 4 за 1965 г.
Известны укладчики для намотки стального каната на приемный барабан, состоящие из укладочного винта с перемещающейся по нему гайкой с вилкой-водителем, а также перемещающейся по направляюгцим вилки управления и устройства для ограничения ширины укладки.
Особенность описываемого укладчика состоит в том, что на гайке, оборудованной вилкой-водителем, укреплены блок-контакты управления электрическими цепями правого и левого вращения укладочного винта, а вилка управления имеет выступ, воздействующий на блок-контакты.
Перемещение вилки управления осуществляется посредством отклоняющегося при наматывании каната на барабан. Укладчик такой конструкции обеспечивает автоматическое регулирование процесса укладки витков каната и повышает качество укладки.
На фиг. 1 схематически изображен описываемый укладчик; на фиг. 2 — электрическая схема включения блок-контактов управления
-.лектродвигателем укладочного винта.
Электродвигатель 1 через шестеренчатую передачу 2 приводит в правое или левое вращение винт 8 укладки, вдоль которого перемещаетс» гайка с вилкой-водителем 4. На гайке укреплены блок-контакты 5, б и 7, соответственно выключающие электрическую цепь и управляющие реле правого и левого вращения электродвигателя, Блок-контакты б и 7 могут перемещаться по гайке вдоль оси винта и фиксироваться в заданном положении. Управляются блок-контакты выступом 8, жестко соединенным с вилкой 9 управления. Выступ с управляющей вилкой, взаи№ 151285 модействующей с наматыва.емым канатом 10, может перемещаться по направляющим 11 и 12, установленным параллельно оси укладочного винта.
В исходном положении выступ 8 совмещается с контактом 5 и канат располагается перпендикулярно к оси винта. При этом электродвигатель укладочного винта выключен. При смещении каната в процессе намотки на барабан вместе с ним перемещается в соответствующую сторону управляющая вилка с упором, что обеспечивает замыкание контакта 5.
В крайнем правом или левом положениях выступ 8 воздействует на блок-контакты 6 или 7 и включает электродвигатель 1. Последний вращает винт 8 и перемещает гайку с вилкой-водителем 4 до выключения электродвигателя в результате взаимодействия контакта 5 с выступом 8.
Процесс перемещения вилки-водителя из одного крайнего положения в другое автоматически повторяется при намотке каната на барабан.
Укладчик оборудуется фиксаторами 18 и 14, которые ограничивают необходимую ширину укладки каната на барабан, а также устройствами 15 и 16, измеряющими величину угла отклонения каната.
Предмет изобретения
Укладчик для намотки стального каната на приемный барабан, состоящий из укладочного винта с передвигающейся по нему гайкой с вилкой-вод пелем, вилки управления, перемещающейся по направляющим вдоль оси винта, и устройства для ограничения ширины укладки, отличиюшийся тем, что, с целью автоматического регулирования процесса укладки витков каната и достижения необходимого качества укладки, на гайке с вилкой-водителем укреплены блок-контакты выключения электрической цепи правого и левого вращения укладочного винта, а вилка управления снабжена выступом, воздействующим на блокконтакты, причем перемещение вилки управления происходит от воздействия каната при его отклонении в процессе укладки на барабане № 151285
Фиг. 2
Фиг:. 1
