Изобретение относится к судостроению, а именно к парусному вооружению. Цель изобретения - упрощение конструкции и снижение силовой нагрузки на нее. Парусное вооружение выполнено с полотнищами 1 парусов. Каждое полотнище нижним краем прикреплено к рею 2 поворотной мачты 3, а верхним намотано на горизонтальный вал 4. Тяги 5 нижними концами намотаны на вал 4 обратно направлению намотки на него полотнищ 1. Верхними концами тяги 5 связаны с верхней частью мачты 3. Парусное вооружение выполнено с хомутами 6, прикрепленными к роликовым подшипникам 7, насаженным на вал 4, и к каткам 8, охватывающим мачту 3. Хомуты охватывают вал 4 и установлены на мачте 3 с возможностью качения вместе с валом 4 по мачте 3. Вал 4 приводится во вращение от ленты 9, одним концом прикрепленной к верху мачты 3, а другим намотанной на катушку 10, приводимую во вращение двигателем 11. Катушка 10 размещена на верхней части мачты 3. 4 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИН
„Л0„„1512 5 (51)4 В 63 Н 9/00 9/06
А1
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К А BTOPCHOMY СВИДЕТЕЛЬСТВУ
СФ
Ю
Сп ,Сл
ГОСУДАРСТВЕННЫЙ НОМИТЕТ
ПО ИЭОБРЕТЕНИЯМ И ОТНРЫТИЯМ
ПРИ ГКНТ СССР
1 (21) 4361187/27-11 (22) 07.01.88 (46) 07.10.89. Бюл. У 37 (75) И.А.Спивак (53) 623.843.002.54(088.8) (56) Авторское свидетельство СССР
1Ф 1308521, кл. В 63 Н 9/00, 9/06, 08 ° 01.85. (54) ПАРУСНОЕ ВООРУЖЕНИЕ (57) Изобретение относится к судостроению, а именно к парусному вооружению. Цель изобретения — упрощение конструкции и снижение силовой нагрузки на нее. Парусное вооружение выполнено с полотнищами 1 парусов. Каждое полотнище нижним краем прикреплено к рею 2 поворотной мачты 3, а верхним намотано на го2 ризонтальный вал 4. Тяги 5 нижними концами намотаны на вал 4 обратно направлению намотки на него полотнищ 1. Верхними концами тяги 5 связаны с верхней частью мачты 3. Парусное вооружение выполнено с хомутами 6, прикрепленными к.роликовым подшипникам 7, насаженным на вал
4, и к каткам 8, охватывающим мачту
3. Хомуты охватывают вал 4 и установлены на мачте 3 с возможностью качения вместе с валом 4 по мачте 3 °
Вал 4 приводится во вращение от ленты 9, одним концом прикрепленной к верху мачты 3, а другим намотанной на катушку 10, приводимую во вращение двигателем 1 1 Катушка 10 размещена на верхней части мачты 3.
4 ил.
3 1512855
Изобретение относится к судостроению и касается конструирования парусного вооружения судов.
Цель изобретения — упрощение кон5 струкции и снижение силовой нагрузки на нее.

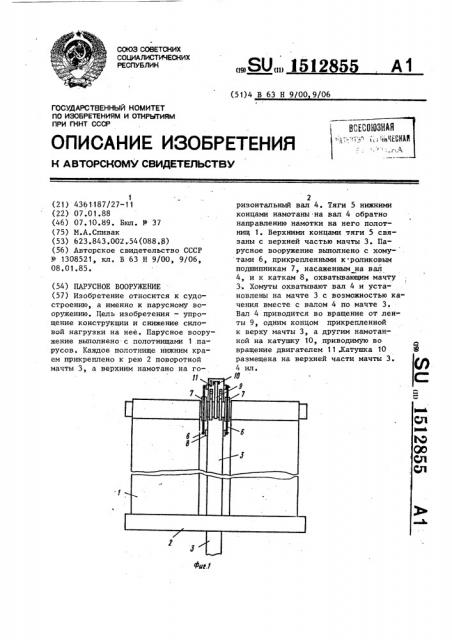

На фиг.1 схематично изображено парусное вооружение с поднятыми парусами, общий Вид; на фиг.2 — то жег вид сбоку; на фиг.3 — парусное вооружение с опущенными парусами, общий вид; на фиг.4 — то же, вид сбокуе
Парусное вооружение имеет полотнища 1 мягких парусов, нижним краем прикрепленные к рею 2 поворотной мачты 3, а верхним †намотанн на горизонтальный вал 4. Тяги 5 парусного вооружения нижними концами 2р намотаны на вал 4 обратно направлению намотки на него полотнищ 1. Верхними концами тяги 5 связаны с верхней частью мачты 3.
Парусное вооружение снабжено хо- 25 мутами 6, прикрепленными с натягом к роликовым подшипникам 7, насаженным на вал 4, и к каткам 8, охватывающим мачту 3. Хомуты 6 охватывают вал 4 и установлены на мачте 3 с 3р возможностью качения вместе с валом
4 на мачте 3, Вал 4 имеет привод своего вращения от огибающей его ленты 9, одним концом прикрепленной к верху мачты
3, а другим — намотанной на катушку
10, соединенную с двигателем 11 и установленную на верхней части мачты 3.
При качении по мачте 3 катков 8 хомуты 6 прижимают вал 4 к мачте 3, позволяя валу 4 вращаться с помощью подшипников 7 вокруг своей продольной оси симметрии. Вал 4 катится по мачте 3, но не поворачивается вокруг нее. Это дает возможность максимально прибли.-.ить тяги 5 к оси мачты 3.
Отпадает необходимость наличия верхнего рея. Мачта 3 экранирует от ветра тяги 5 и ленту 9, уменьшая ветровой момент.
Формула изобретения
Парусное вооружение, содержащее полотнища парусов, каждое из которых нижним краем прикреплено к рею; а верхним краем намотано на горизонтальный вал с приводом, и тяги, нижними концами намотанные на гори-. зонтальный вал противоположно направлению намотки на него полотнищ парусов, а верхними концами связанные с верхней частью рангоута, о т— л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и снижения силовой нагрузки на нее, оно.выполнено с хомутами, охватывающими горизонтальный вал .и установленными на мачте с возможностью качения вместе с горизонатльным валом на этой мачте.
