Способ эксплуатации подземных хранилищ газа в многопластовых неоднородных коллекторах

Способ эксплуатации подземных хранилищ газа в многопластовых неоднородных коллекторах

Иллюстрации

Показать все

Реферат



Изобретение относится к области подземного хранения природного газа в многопластовых залежах и может применяться при создании подземных хранилищ газа в неоднородных коллекторах. Цель изобретения - увеличение активного объема газа путем равномерного насыщения пластов (П). Неоднородные многопластовые коллекторы вскрывают скважинами, которые оборудуют обсадными и центральными колоннами труб. Межтрубное пространство на уровне между П перекрывают пакером. Определяют проницаемость каждого П и закачивают газ в каждый П через центральные колонны и межтрубное пространство раздельно. При этом вначале закачивают газ в П с меньшей проницаемостью и контролируют производительность закачки. По достижении производительности, равной начальной производительности более проницаемого П, закачку газа производят в оба П. При этом повышается насыщенность малопроницаемых объектов, тем самым увеличивается объем хранимого газа на 10-12%. 2 ил.

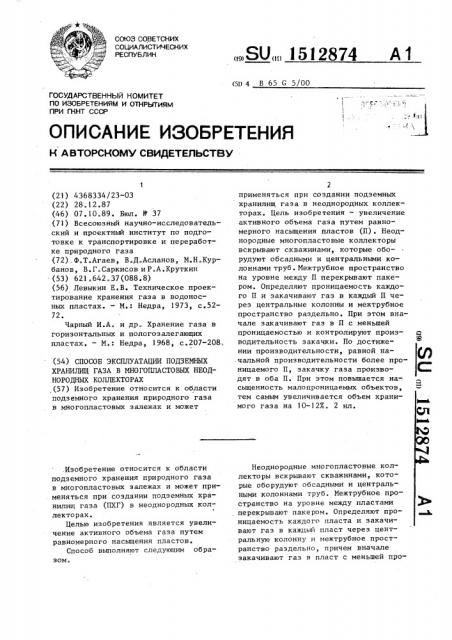

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 В 65 G 5/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К д BTOPCHOMY СВИДЕТЕЛЬСТВУ зом.

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

R0 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4368334/23-03 (22) 28.12.87 (46) 07.10.89. Бюл. У 37 .(71) Всесоюзный научно-исследовательский и проектный институт по подготовке к транспортировке и переработке природного газа (72),Ф.Т.Агаев, В.Д.Асланов, M.Н.Курбанов, В.Г.Саркисов и P.À.Êðóòêèí (53) 621.642.37(088.8) (56) Левыкин Е.В. Техническое проектирование хранения газа в водоносных пластах. — М.: Недра, 1973, с.5272.

Чарный И.А. и др. Хранение газа в горизонтальных и пологозалегающих пластах. — M.: Недра, 1968, с.207-208, (54) СПОСОБ ЭКСПЛУАТАЦИИ ПОДЗЕМНЫХ

ХРАНИЛИЩ ГАЗА В МНОГОПЛАСТОВЫХ НЕОДНОРОДНЫХ КОЛЛЕКТОРАХ (57) Изобретение относится к области подземного хранения природного газа в многопластовых залежах и может.Изобретение относится к области подземного хранения природного газа в многопластовых залежах и может применяться при создании подземных хранилищ газа (ПХГ) в неоднородных коллекторах.

Целью изобретения является увеличение активного объема газа путем равномерного насыщения пластов.

Способ выполняют следующим обра„„SU„„1512874 А 1 применяться при создании подземных хранилищ газа в неоднородных коллекторах. Цель изобретения — увеличение активного объема газа путем равномерного насыщения пластов (П) . Неоднородные многопластовые коллекторы вскрывают скважинами, которые оборудуют обсадными и центральными колоннами труб. Межтрубное пространство на уровне между П перекрывают пакером. Определяют проницаемость каждого П и закачивают газ в каждый П через центральные колонны и межтрубное пространство раздельно. При этом вначале закачивают газ в П с меньшей проницаемостью и контролируют произ- с

tO водительность закачки. По достижении производительности, равной начальной производительности более проницаемого П, закачку газа производят в оба П. При этом повьппается на-.. сыщенность малопроницаемых объектов, тем самым увеличивается объем хранимого газа на 10-12Х. 2 ил.

Неоднородные многопластовые коллекторы вскрывают скважинами, которые оборудуют обсадными и центральными колоннами труб. Межтрубное пространство на уровне между пластами перекрывают пакером. Определяют проницаемость каждого пласта и закачивают газ в каждый пласт через центральную колонну и межтрубное пространство раздельно, причем вначале закачивают газ н пласт с меньшей проз 1512874 ницаемостью и контролируют производительность закачки. По достижении ., HpoHsBopHTBIIhHocTH закачки, равной . начальной производительности более проницаемого пласта, закачку газа производят в оба пласта.

На фиг.l изображены пласты с различной проницаемостью и скважина, разрез; на фиг.2 — зависимость перепада давления от производитель" ности скважины.

Подземное хранилище газа создается в истощенной газоконденсатной залежи на глубине 2500 м. Залежь пред- 15 ставлена двумя песчаными коллекторами, разделенными глинистой перемычкой Г (фиг.l). Пласты различаются между собой проницаемостью. Верхний пласт А имеет среднюю проницаемость 20

К„„, -175 мД, нижний пласт Б

К „,60 мД.Оба пласта вскрыты единым стволом, по крайней мере, одной скважиной. Между пластами в стволе скважины установлен пакер П, изолирующий кольцевое пространство (КП) от насос« но-компрессорных труб (НКТ). Закачка и отбор газа могут вестись раздельно по каждому пласту: А — по кольцевому пространству, Б — по НКТ, З0

Закачку газа начинают производить по НКТ в пласт Б при открытой задвижке Вl и закрытой В2. . Если при закачке газа в пласт Б начальный дебит скважины при пере" З5 паде давления В 7,0 KIa составляет

115 тыс. м /сут.(фиг.2), то по мере

5 повышения пластового давления происходит снижение перепада давления и падение вследствие этого произво-, 40 дительности средней" скважины в соответствии с графиком (фиг.2).

В какой-то момент времени (для рассматриваемого случая это момент, когда перепад давления достиг величины 2, 3 МПа) произ водитель нос ть скважин для закачки газа в пласт А равна начальной производительности скважин для пласта Б. В этот момент открывают вентиль В2 и закачку газа продолжают вести в оба пласта одновременно до достижения заданной величины пластового давления. Таким образом, без каких-либо дополнительных капитальных вложений и других затрат удается повысить насыщенность малопроницаемых объектов, увеличив тем самым объем хранимого газа на.

10-12 .

Ф ормула изобретения

Способ эксплуатации подземных хранилищ газа в многопластовых неоднородных коллекторах, включающий бурение скважин, закачку и откачку хранимого газа в расположенные один над другим пласты и контролирование производительности закачки, о т л ич а ю шийся тем, что, с целью увеличения активного объема газа путем равномерного насыщения пластов, скважины оборудуют обсадной и центральной колоннами труб и расположенным в межтрубном пространстве между пластами пакерами, определяют проницаемость каждого пласта, а закачку газа в каждый пласт осуществляют через центральную колонну и межтруб" ное пространство раздельно, причем вначале закачивают газ в пласт с меньшей.проницаемостью, а по достижении производительности закачки, равной начальной производительности более проницаемого пласта, закачку газа производят в оба пласта.

I 5) 2874 ° ° ° ° ° ° ° С °

° а

° аЪ gs е ° ° ° ° ° ° в ° „°

° ° ° ° ° ° 1 Я1 ° +

° ° ° ° ° ° У Ф ° 1 ° ° t ° ° с ° ° ° ° ° °

° °

° ° % ° 44i ts ° ° ° °

°, ° (° ° ° °

ЩГ1

° Ф °

° ° Ф

В °

° ° ° °

° ° с °

t с

° ° ° °

° 1

° ° ° ° ° \ ° ° °

° ° ° Ф ° °

° a ° ° аэ °

° ° °

ККT

/Ю

° ° ° ° ° ° ° ° ° °, ° °

1 .:. .. . лю .
