Сырьевая смесь для изготовления керамзита

Сырьевая смесь для изготовления керамзита

Иллюстрации

Показать все

Реферат



Изобретение относится к производству строительных материалов и может быть использовано при изготовлении искусственных пористых заполнителей для легкого бетона. Цель - снижение водопоглощения и повышение коэффициента размягчения. Сырьевая смесь для изготовления керамзита содержит следующие компоненты, мас.%: глина 93,5-96,5, нефтепродукты 1-1,5, нейтрализованный отход процесса травления железа метизных производств 2,5-5,0. Керамзит имеет насыпную плотность 310-370 кг/м<SP POS="POST">3</SP>, водопоглощение 9,8-12,3%, предел прочности при сжатии в водонасыщенном состоянии 1,1-1,65 МПа, в сухом состоянии 1,2-1,7 МПа. Коэффициент размягчения 0,92-0,97. 2 табл.

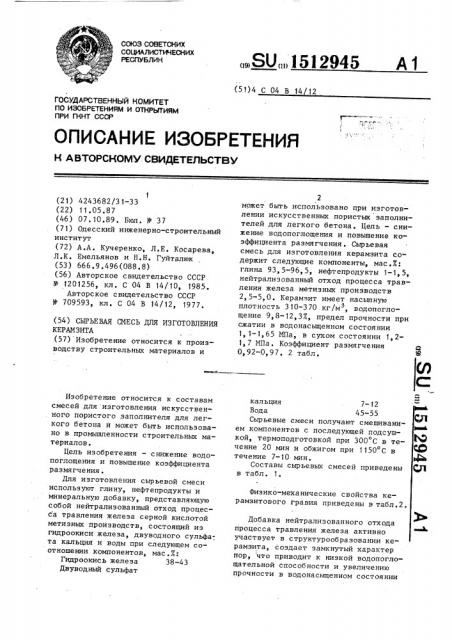

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1512945 (51)4 С 04 В 14 12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕП=НИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4243682/31-33 (22) 11.05.87 (46) 07.10 ° 89. Бкл. У 37 (71) Одесский инженерно-строительный институт (72) А.А. Кучеренко, Л,Е. Косарева, Л.К. Емельянов и Н.Н. Гуйталюк (53) 666 ° 9.496(088.8) (56) Авторское свидетельство СССР

Ф 1201256, кл. С 04 В 14/10, f985.

Авторское свидетельство СССР

709593, кл. С 04 В 14/12, 1977. (54) СЫРЬЕВАЯ СМЕСЬ ДЛЯ ИЗГОТОВЛЕНИЯ

КЕРАМЗИТА (57) Изобретение относится к производству строительных материалов и

Изобретение относится к составам смесей для изготовления искусственного пористого заполнителя для легкого бетона и может быть использовано в промышленности строительных материалов.

Цель изобретения — снижение водопоглощения и повышение коэффициента размягчения.

Для изготовления сырьевой смеси используют глину, нефтепродукты и минеральную добавку, представляющую собой нейтрализованный отход процесса травления железа серной кислотой метизных производств, состоящий из гидроокиси железа, двуводного сульфа-. та кальция и воды при следующем соотношении компонентов, мас.Ж:

Гидроокись железа 38-43

Двуводный сульфат

2 может быть использовано при изготовлении искусственных пористых заполнителей для легкого бетона. Цель — снижение водопоглощения и повышение коэффициента размягчения . Сырьевая смесь для изготовления керамзита содержит следующие компоненты, мас.X: глина 93,5-96,5, нефтепродукты 1-1, 5, нейтрализованный отход процесса травления железа метизных производств

2,5-5,0. Керамзит имеет насыпную плотность 3 10-370 кг/м, водопоглоз щение 9, 8-12, 37, предел прочности при сжатии в водонасьпценном состоянии

1, 1-1 65 Мпа, в сухом состоянии 1,21, 7 MIIa. Коэффициент размягчения

0,92-0,97. 2 табл. кальция 7-12

Вода 45-55

Сырьевые смеси получают смешиванием компонентов с последующей подсушкой, термоподготовкой при 300 С в течение 20 мин и обжигом при 1150 С в течение 7-10 мин.

Составы сырьевых смесей приведены в табл. f.

Физико-механические свойства керамзитового гравия приведены в табл.2.

Добавка нейтрализованного отхода процесса травления железа активно участвует в структурообразовании керамзита, создает замкнутый характер пор, что приводит к низкой водопоглощательной способности и увеличению прочности в водонасьпценном состоянии

Компоненты

Содержание компонентов, мас. Ж„ в составах

) 1 2 3

96,5

95,3

93,5

Глина

Нефтепродукты

1,2

1,5.Н ейтр али з он а нный,от х од процесса травления железа метизных производств 2,5

3,5

5,0

Таблица 2

Вод о поги ощение, /

Коэффициент размягчения

Состав

Насыпная плотность, кг/м

Предел прочности при сжатии, ИПа в водонасыщенном состоянии в- сухом состоянии

12,3

370

1,70

0,97

355 I0,. 5

1,45

0,97

310

1,10

1,20

0,92

Извест- 295-315 19,7-23,8 0,72-1,29 0,9-1,50 ный

О, 80-0,86

Составитель Л. Иагницкая

Техред Л. Сердюкова. Корректор И Самборская

Редактор И. Горная

Заказ. 6034/23 Тираж 591 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат Патент, r.Óæãîðîä, ул. Гагари а,1

II fl

Г на 101

3 151294 и соответственно обеспечивает при примерно равной насыпной плотности ,значительно меньшее водопоглощение и больший коэффициент размягчения за5 полнителя °

Формула изобретения

Сырьевая смесь для изготовления керамзита, включающая глину, нефтепродукты и минеральную добавку, о тл и ч а ю щ а я с я тем, что, с целью снижения водопоглощения и повышения коэффициента размягчения, она

4 в качестве минеральной добавки содержит нейтрализованный отход процесса травления железа метизных производств, состоящий из гидроокиси железа, двуводного сульфата кальция и воды, при следующем соотношении комйонентов, мас.Е;

Глина 93, 5-96, 5 Нефтепродукты 1, 0-1, 5, Н ейтр али з о в а нный отход процесса травления железа метизных производств указанного состава 2,5-5,0

Таблица 1
