Композиция для обработки поверхности строительных материалов

Композиция для обработки поверхности строительных материалов

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано в реставрационных работах для укрепления руинирующих архитектурных комплексов. Цель изобретения - повышение морозостойкости, светои солестойкости получаемого материала. Композиция для обработки поверхности строительных материалов содержит, мас.% : полиметилсилоксан 6-12, бутилат титана 0,5-1,0, хлороводородная или серная кислота 0,06-0,1, тетраэтоксисилан остальное. Водопоглощение кирпича, обработанного предлагаемой композицией, составляет 6,1-8,0%. 2 табл.

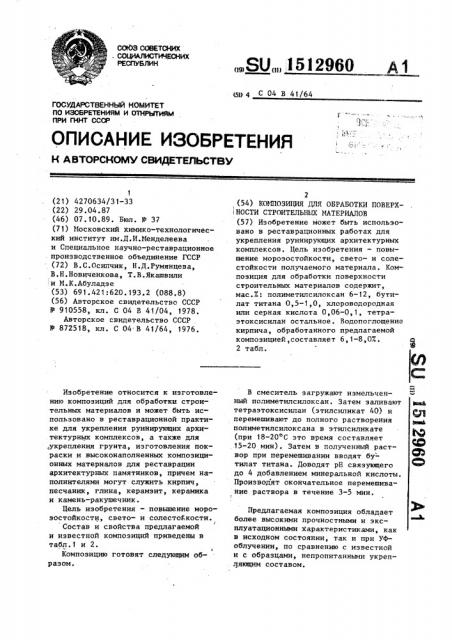

СО1ОЗ СаВЕТСНИХ

- социАлистичЕсних

РЕСПУБЛИК

ÄÄSUÄÄ 1512960 А1 ео 4 С 04 В 41/64

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И О П {РЫТЫМ

ПРИ ГКНТ СССР

1 (21) 4270634/31-33 (22) 29.04.87 (46) 07.10.89. Бюл. Р 37 (71) Московский химико-технологический институт им.Д.И.Менделеева и Специальное научно-реставрационное производственное объединение ГССР (72) В.С.Осипчик, Н.Д.Румянцева, В.Н.Новиченкова, Т.В.Якашвили

:и N.Ê.Àáóëàäçå (53) 691.421:620.193.2 (088.8) (56) Авторское свидетельство СССР

Р 910558, кл. С 04 В 41/04, 1978.

Авторское свидетельство СССР и 872518, кл. С 04 В 41/64, 1976.

Изобретение относится к изготовлению композиций для обработки строительных материалов и может быть использовано в реставрационной практике для укрепления руинирующих архитектурных комплексов, а также для ,укрепления грунта, изготовления покраски и высоконаполненных композиционных материалов для реставрации архитектурных памятников, причем наполнителями могут служить кирпич, песчаник, глина, керамзит, керамика и камень-ракушечник.

Цель изобретения — повьппение морозостойкости, свето- и солестоькости.

Состав и свойства предлагаемой и известной композиций приведены в табл.1 и 2.

Композицию готовят следующим образом.

2 (54) КОМПОЗИЦИЯ ДЛЯ ОБРАБОТКИ ПОВЕРХ НОСТИ СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ (57) Изобретение может быть использовано в реставрационных работах для укрепления руинирующих архитектурных комплексов. Цель изобретения — повышение морозостойкости, свето- и солестойкости получаемого материала. Композиция для обработки поверхности строительных материалов содержит, мас.%: полиметилсилоксан 6-12, бутилат титана 0,5-1,0, хлороводородная или серная кислота 0,06-0,1, тетраэтоксисилан остальное. Водопоглощение кирпича, обработанного предлагаемой композицией, составляет 6,1-8,0%.

2 табл.

В смеситель загружают измельченный полиметилсилоксан. Затем заливают тетраэтоксисилан (этилсиликат 40) и перемешивают до полного растворения полиметилсилоксана в этилсиликате (при 18-20 С это время составляет

15-20 мин). Затем в полученнъФ раствор при перемешивании вводят бутилат титана. Доводят рН связующего до 4 добавлением минеральной кислоты.

Производят окончательное перемешивание раствора в течение 3-5 мин.

Предлагаемая композиция обладает более высокими прочностными и эксплуатационными характеристиками, как в исходном состоянии, так и при УФоблучении, по сравнению с известной и с образцами, непропитанными укрепляющим составом.

151296С

Формула и з о б р е т е н ия

Композиция для обработки поверхности строительных материалов, включающая тетраэтоксисилан и полисилоксан, о т л и ч а ю m а я с я тем, что, с целью повьппения морозостойкос» ти, свето- и солестойкостя, она содержит в качестве полисилоксана поли-10

0,06-0,1

Остальное

Т а б л н ц а 1

Содержание компонентов, мас.%, в композиции

2 3 4 5 6

Компоненты

1 ) 7

86,94

12 0

1,0

93,19 б,г

09 7.с

93,15

6,0

0,75

87,4

12 0

0,5

89,40

10,0

0,5

92,92

6,0

1,0

89,19

10,0

0,75

0,06

0,08

0,06

0,1

0,06

Таблицаг

После УФ-облучения — — т—

Водапагранение рунеыия снятии, ранение руления иягнбе, & по е, Исрп&а стойкость, 7, олестовНалрякеиие ра&руиения при скат>о> „НП&

Напряяеыие р&9р / не ния при нэгибе, КП&

ЕНИ& ость, 1г,о

1З,О

15,4

6,0

6,5

7,7

1г,5 !

3,4

15,9

6,г а,8

7,9

7,9

6,= гг г4 гг гз г5 г4 го г1 гг гг го гг

7,5

8,!

6,г

Енрпич

Сырец .

Песчаник

Еирпич

Сырец

Песчаник

1г,4

13,4

16,О

7,4

8,!

6,1

6,0

6,5

7,8 гз г5, гг! г,о з,о

15>0 гг г4 г0

8Ä0

6,4 б,г

6,8

В,О

2î г! гг гг

18 г1 гг гь гг

6,0

6,5

7 8! г,o

13,1

15,5 г1 гз

7>9

8,4

6„5 г1 гз г1

6,3

6,8

В,О! г,з

13>5

16,0 г1 гг

7,4

8 0 б,г

Еирпич

Сырец

Песчаник

6,0

6,6

7,7

17,0

13,1 !

5,4 гг гь гэ

7,9

8,4

6, 3 г1 гз гг

6,3

6,8

7,9

1г,5

13,5

15,9 г! гг г1

7,4

В,О б,г

19 г! го

Еир пич

Сырец

Песчаник

7,5

8,1

6,!

5,8

6,5

6,8

11,9 !

З,о !

5,0 гз

"5 гг гг г3

8,0

8,5

6,4

6,г

6,7

В,О! г,ь !

3,4

16,0 го г1 !

9 го гг го

Еирпич

Сырец

Песчаник

6,0

6,5

6„8! г,о f 3,0 !

5,5 гз г5 гз гг гь гг б,г

6,7

В,О

7,9

8,6

6,4

1г,ь з,ь

16,0

7,4

8,0

6,1

19 гг го г! гг г1

Еирпич

Сырец

Песчаник

5,9

6,5

7,8

11,9

13,0

15,5 гз г5 гь гг г4 г!

7,9

8,4

6,5 б,г

6,7

8,0! г,4 !

З,ь

16,0 г! гз гг го г!

7,4 в,о б,г

Еирпич

Сырец

Песчаннк г,4

=Ä0

3,0

6,8

6.,0

5,9

ЗВ

ЬО

37

39

4г

11,1

1г,г

9,0 г,5 г,о з,!

5,0

4,1 б,г

37

З9, ьг

36 зв . 40

11,0 г,о

18,7

8 (йянест вый) Енрпич

Сырец

Песчаник г,о l,7

7,8

6,1

З,ь 5,7

4г

44

41

4г

15 ° О

15,7

15,г

15,5 !

6,г

15,0 г,z.

1,9 г,9

4 ° 5

З,В

5,9

40 41

4г 43

45 48

9 (конт рольныв) Еирпнч

Сырец

Песчаийк

Тетраэтоксисилан (этилсиликат ЭТС-40)

Полиметилсилоксан

Бутилат титана

Хлороводородная кислота

Серная кислота метилсилокс:;,1(,.1 д-;:;-.- нн7 :..:-,;:о бу - -: -)т титана и хлороводороднуи или серн ю кислоту при следующем спотк-шения компонентов, мас.%:

Пслиметилсилоксан 6-12

Бутилат титана 0, S-1,0

Хлороводородная или серная кислота

Тетраэтоксисилан
