Ядро жесткости многоэтажного каркасного здания

Ядро жесткости многоэтажного каркасного здания

Иллюстрации

Показать все

Реферат



Изобретение относится к ядру жесткости многоэтажного каркасного здания. Целью изобретения является снижение деформативности каркаса за счет исключения поворота плит перекрытий вокруг ствола в процессе возведения и монтажа. По крайней мере две наружные грани многогранного контура полого железобетонного вертикального ствола, имеющего проемы, выступают за смежные с ними сплошные наружные грани с образованием прямых углов на концах выступающих граней. 1 ил.

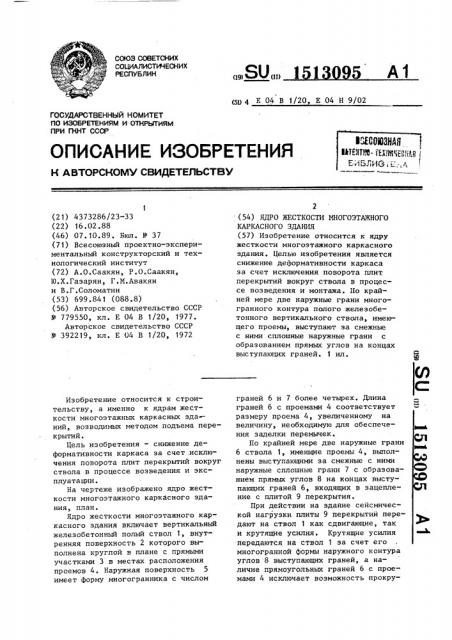

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

flQ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4373286/23-33 (22) 16.02.88 (46) 07 ° 10.89, Бюл. ¹ 37 (71) Всесоюзный проектно-экспериментальный конструкторский и технологический институт (72) А.О.Саакян, P.Î.Ñààêÿí, 10.Х.Газарян, Г.М.Авакян и В.Г.Соломатин (53) 699.841 (088.8) (56) Авторское свидетельство СССР № 779550, кл. E 04 В 1/20, 1977.

Авторское свидетельство СССР № 392219, кл. Е 04 В 1/20, 1972

Изобретение относится к строительству, а именно к ядрам жесткости многоэтажных каркасных зданий, возводимых методом подъема перекрытий.

Цель изобретения — снижение деформативности каркаса за счет исключения поворота плит перекрытий вокруг ствола в процессе возведения и эксплуатации.

На чертеже изображено ядро жесткости многоэтажного каркасного здания, план.

Ядро жесткости многоэтажного каркасного здания включает вертикальный железобетонный полый ствол 1, внутренняя поверхность 2 которого выполнена круглой в плане с прямыми участками 3 в местах расположения проемов 4. Наружная поверхность 5 имеет форму многогранника с числом (sg 4 E 04 В 1/20 Е 04 Н 9/02

2 (54) ЯДРО ЖЕСТКОСТИ МНОГОЭТАЖНОГО

КАРКАСНОГО ЗДАНИЯ (57) Изобретение относится к ядру жесткости многоэтажного каркасного здания. Целью изобретения является снижение деформативности каркаса эа счет исключения поворота плит перекрытий вокруг ствола в процессе возведения и монтажа. Ilo крайней мере две наружные грани многогранного контура полого железобетонного вертикального ствола, имеющего проемы, выступают за смежные с ними сплошные наружные грани с образованием прямых углов на концах выступающих граней. 1 ил. граней 6 и 7 более четырех. Длина граней 6 с проемами 4 соответствует размеру проема 4, увеличенному на величину, необходимую для обеспечения заделки перемычек.

По крайней мере две наружные грани

6 ствола 1, имеющие проемы 4, выполнены выступающими за смежные с ними наружные сплошные грани 7 с образованием прямых углов 8 на концах выступающих граней 6, входящих в зацепление с плитой 9 перекрытия.

При действии на здание сейсмической нагрузки плиты 9 перекрытий передают на ствол 1 как сдвигающие, так и крутящие усилия. Крутящие усилия передаются на ствол 1 за счет его многогранной формы наружного контура углов 8 выступающих граней, а наличие прямоугольных граней 6 с проемами 4 исключает возможность прокруСоставитель Г.Иванова

Редактор Н.Тупица Техред q.дидык Корректор М.Васильева

Заказ 6050/30 Тираж 644 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Ужгород, ул. Гагарина, 101

3 1513095 чивания плит 9 перекрытий относительно ствола 1 за счет чего происходит снижение деформативности каркаса.При этом выступы остаются в пределах од5 ной из стен ствола 1 и передают на него усилия кручения от плит 9 перекрытий посредством сжатия бетона, что не приводит к увеличению металлоемкости ствола 1, а удлинение наружных граней 6 с проемами 4 улучшает условия работы арматуры перемычек за счет выравнивания длины прямых участков в зоне анкеровки арматуры перемычек в простенки по внутренней и наружной 6 граням с проемами 4.

Формула и з обретения

Ядро жесткости многоэтажного каркасного здания, включающее железобе1 тонный вертикальный полый ствол, внутренняя поверхность которого выполнена круглой в плане с прямыми участками в местах расположения проемов, а

его наружная поверхность имеет форму многогранника с числом граней более четырех, отличающееся тем, что, с целью снижения деформативности каркаса за счет исключения поворота плит перекрытий вокруг ствола в процессе возведения и эксплуатации, по крайней мере две наружные грани ствола, имеющие проемы, выполнены выступающими эа смежные с ними наружные сплошные грани с образованием прямых углов на концах выступающих граней.
