Цилиндрический корпус утепленного здания

Цилиндрический корпус утепленного здания

Иллюстрации

Показать все

Реферат



Изобретение относится к мобильным утепленным зданиям. Целью изобретения является повышение теплотехнических свойств здания за счет повышения качества заполнения полостей корпуса вспененной массой утеплителя. Цилиндрический корпус утепленного здания включает наружную обшивку 1 с прикрепленными к ней с внутренней стороны кольцевыми ребрами 2 жесткости и продольными брусками 3, соединенными с кольцевыми ребрами жесткости, внутреннюю обшивку 4, прикрепленную к брускам, и теплоизоляцию, размещенную в полости между обшивками и брусками. Корпус снабжен также диафрагмами 6, выполненными гребенчатыми в верхней части и установленными между брусками. Нижней плоскостью диафрагмы плотно прижаты к наружной обшивке, а выступы гребней соединены с продольными брусками с образованием пазов 7 между нижней гранью брусков и впадинами гребней. Внутренняя обшивка выполнена с рядами отверстий, расположенных с обеих сторон брусков вдоль них. 5 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5 ) Е 04 В 1/32

8"..". риз@д

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4305228/29-33 (22) 16.09.87 (46) 07.10.89. Бюл. № 37 (71) Экспериментально-конструкторское бюро по железобетону (72) В. A. Зреляков (53) 69.024.156 (088.8) (56) Патент Франции № 2025432, кл. Е 04 Н 1/00, опублик. 1969.

Сапрыкина Н. А. Мобильное жилище для

Севера. Л.: Стройиздат, 1986, с. 155. (54) ЦИЛИНДРИЧЕСКИЙ КОРПУС

УТЕПЛЕННОГО ЗДАНИЯ (57) Изобретение относится к мобильным утепленным зданиям. Целью изобретения является повышение теплотехнических свойств здания за счет повышения качества заполнения полостей корпуса вспененной массой утеплителя. Цилиндрический корпус

„„SU„„1513096 А 1

2 утепленного здания включает наружную обшивку 1 с прикрепленными к ней с внутренней стороны кольцевыми ребрами 2 жесткости и продольными брусками 3, соединенными с кольцевыми ребрами жесткости, внутреннюю обшивку 4, прикрепленную к брускам, и теплоизоляцию, размещенную в полости между обшивками и брусками. Корпус снабжен также диафрагмами 6, выполненными гребенчатыми в верхней части и установленными между брусками. Нижней плоскостью диафрагмы плотно прижаты к наружной обшивке, а выступы гребней соединены с продольными брусками с образованием пазов 7 между нижней гранью брусков и впадинами гребней. Внутренняя обшивка выполнена с рядами отверстий, расположенных с обеих сторон брусков вдоль них. 5 ил.

Изобретение относится к строительству, и может найти применение при возведении мобильных зданий.

Цель изобретения — повышение теплотехнических свойств здания за счет повышения качества заполнения полостей корпуса вспененной массой утеплителя.

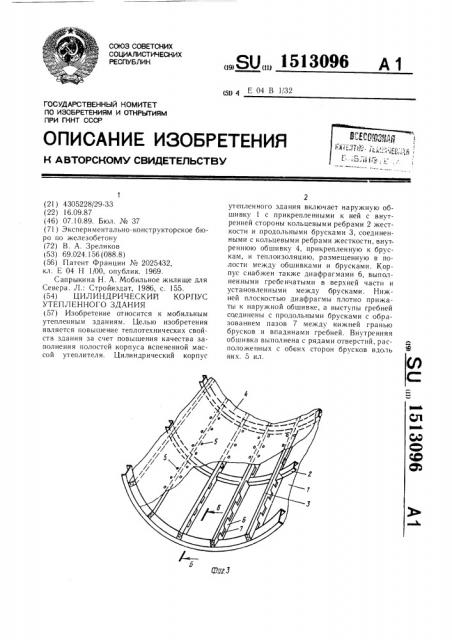

На фиг. 1 изображен корпус с частичным разрезом, общий вид; на фиг. 2 — сечение А — А на фиг. 1; на фиг. 3 — корпус, аксонометрия; на фиг. 4 — сечение Б — Б на фиг. 3; на фиг. 5 — — сечение  — В на фиг. 4.

Цилиндрический корпус состоит из тонколистовой наружной металлической обшивки 1 с приваренными к ней изнутри швеллерными кольцевыми ребрами 2 жесткости, на которых закреплены продольные деревянные бруски 3, к которым прикрепляют внутреннюю обшивку 4. Во внутренней обшивке в непосредственной близости от продольных брусков просверлен ряд отверстий

5, а к продольным брускам смонтированы полосовые диафрагмы 6, верхняя часть которых выполнена гребенчатой, а нижняя плоской, причем плоская сторона диафрагмы плотно прижата к металлической обшивке, а гребенчатая сторона диафрагмы закреплена к продольным брускам таким образом, что между нижней плоскостью бруска и впадиной гребня образованы чередующиеся пазы 7. 3а счет этого вся внутренняя полость корпуса разделяется на продольно расположенные сегменты, по длине перегороженные на половину высоты швеллерными кольцами жесткости, т. е. в каждом продольно расположенном сегменте образоваы последовательно расположенные изолиро: ные одна от другой полости, заполненные чоизоляцией 8.

Заполщ;,. е корпуса осуществляют следующим обр м.

С торцовой тороны корпуса в полость одного из ссгме в вводят трубчатый инъектор Лля подач оизоляции 8 в виде

ВСIICII IIB3 t ЦИХСЯ онентов. 1 орцовая

Il, ИГСКОС;Ч СС ГМЕН время запенивания

lI P Il K !> I>I II H (. стенкой. Сверх" по13096

Форл ула изобретен и»

5

45 верхчость внутренней обшивки 4 фиксируется прижимом для восприятия избыточного давления. Затем включают подачу смеси через трубчатый инъектор с одновременным извлечением его из полости. Так как количество подаваемой смеси синхронизировано со скоростью извлечения инъектора, то в каждую полость вводят строго определенную порцию вспенивающейся массы. Избыточный воздух вытесняется и выходит через пазы 7, образованные между нижней плоскостью продольных брусков и гребнями диафрагм, а также через отверстия во внутренней обшивке 4. Процесс заполнения заканчивают, когда в отверстиях внутренней обшивки 4 появляется некоторое количество вспененных компонентов. Съемные торцовые стенки переставляют на следующий сегмент и корпус поворачивают на шаг, равный расстоянию между диафрагмами 6.

Повторяют весь рассмотренный процесс до полного заполнения цилиндрического корпуса утеплителя.

Цилиндрический корпус утепленного здания, включающий наружную обшивку с прикрепленными к ней с внутренней стороны кольцевыми ребрами жесткости, продольные бруски, соединенные с кольцевыми ребрами жесткости, внутреннюю обшивку, прикрепленную к брускам, и теплоизо Iяцию, размещенную в полости между обшивками и брусками, отличающиис» тем, что, с целью повышения теплотехнических с;юйств за счет повышения качества заполнения полостей корпуса вспененной массой утеплителя, корпус снабжен диафрагмами, выполненными гребенчатыми в верхней части, и установленными между брусками, при этом нижней плоскостью диафрагмы плотно прижаты к наружной обшивке, а выступы гребней соединены с продольными брусками с образованием пазов между нижней гранью брусков и впадинами гребней, при этом внутренняя обшивка выполнена с рядами отверстий, расположенных с двух сторон брусков вдоль них.

1513096

А-A

1 2
