Реферат



Изобретение относится к бурению скважин и может быть использовано при разработке их конструкции. Цель - упрощение конструкции скважин за счет возможности уменьшения диаметров обсадных колонн при сохранении эксплуатационного размера, а также повышения надежности цементирования потайной колонны. Конструкция скважины включает промежуточную колонну 1, потайную колонну 2, сгущенную в скважину до глубины, превышающей глубину спуска промежуточной колонны 1. Потайная колонна 2 перекрывает промежуточную колонну 1 в ее нижней части. Скважина в интервале крепления потайной колонной 2 имеет расширенный ствол 3. Промежуточная колонна 1 выполнена в нижней части из труб 4 большего диаметра, чем вышерасположенные трубы. Длина труб большего диаметра промежуточной колонны равна длине их перекрытия потайной колонной. Это обеспечивает возможность реализации конструкции скважины с предельно уменьшенными кольцевыми зазорами между наружным диаметром потайной колонны и внутренним диаметром промежуточной колонны, что в свою очередь, создает возможность уменьшения диаметров всех предыдущих колонн. 1 ил., 1 табл.

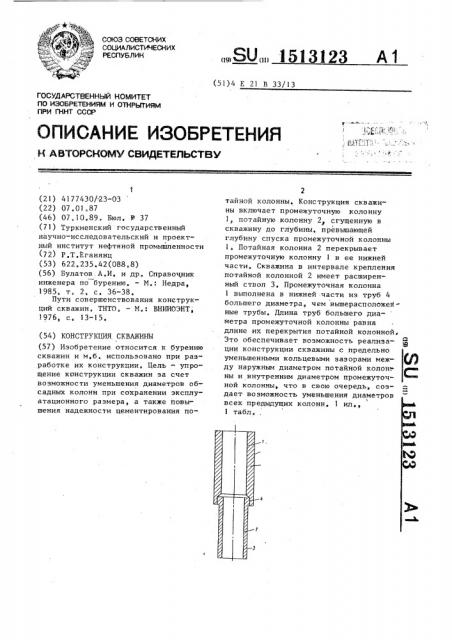

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51)4 Е 21 В 33/13

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

| pä,",× |

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4177430/-23-03 (22) 07.01,87 (46) 07.10,89. Бюл. N - 37 (71) Туркменский государственный научно-исследовательский и проектный институт нефтяной промышленности (72) Р.Т.Еганянц (53) 622.235.42(088,8) (56) Булатов.А.И. и др. Справочник инженера по бурению. — M. Недра, 1985, т. 2, с. 36 38, Пути совершенствования конструкций скважин, ТНТО. — М.: ВНИИОЭНТ; !

976, с. 13-15. (54) КОНСТРУКЦИЯ СКВЛЖИНЫ (57) Изобретение относится к бурению скважин и м,б. использовано при разработке их конструкции, Цель — упрощение кпнструкции скважин эа счет возможности уменьшения диаметров обсадных колонн при сохранении эксплуатационного размера, а также повышения надежности цементирования по,SU,, 1513123 А 1 тайной колонны. Конс трукция скважины включает промежуточную колонну

1 потайную колонну 2 сгущенную в скважину до глубины, превышающей глубину спуска промежуточной колонны

1. Потайная колонна 2 перекрывает промежуточную колонну 1 в ее нижней части. Скважина в интервале крепления потайной колонной 2 имеет расширенный ствол 3. Промежуточная колонна

1 выполнена в нижней части из труб 4 большего диаметра, чем вышерасположейные трубы. Длина труб большего диаметра промежуточной колонны равна длине их перекрытия потайной колонной, Это обеспечивает возможность реализации конструкции скважины с предельно уменьшенными кольцевыми зазорами между наружным диаметром потайной колон ны и внутренним диаметром промежуточной колонны, что в свою очередь, создает возможность уменьшения диаметров

1 всех предыдущих колонн. 1 ил,, 1 табл.

Глубина спуска обсадной

Диаметр обсадной коДиаметр ствола колонны, мм

0-Е200

0-3600

3600-3700

3600-4500

0-5000

10 393,7 324

295,3 " 244,5

295,3 273, 1

243 219,1

190,5 140 !

Кольцевой завор между стенками скважины и обсадной трубой ф 273,1 мм составляет 11,1 мм, а между наружным диаметром потайной колонны и внутренним диаметром предыдущей промежуточной колонны в интервале перекрытия

l6,8 мм (при толщине стенки колонны ! 273,1 мм 10,2 мм), что вполне допустимо, 25 Таким образом, изобретение обеспечивает возможность реализации конструкции скважины с предельно уменьшенными кольпевыми зазорами между наружным диаметром потайной колонны и внутренним диаметром промежуточной колонны, что создает возможность уменьшения диаметров всех предыдущих колонн.

Формула и з о б р е т е н и я

Конструкция скважины, включающая по меньшей мере промежуточную колонну, потайную колонну спущенную в скважину .до глубины, превышающей

4Р глубину спуска промежуточной колонны и перекрывающей последнюю в ее нижней части, и расширенный ствол скважины в интервале крепления потайной колонной, о т л и ч а ю щ а я45 с я тем, что, с целью ее уг!рощения за счет воэможности уменьшения диаметров обсадных колонн при сохранении эксплуатационного диаметра, а также повышения надежности цементирования

5р потайной колонны, промежуточная обсадная колонна выполнена в нижней части из труб большего диаметра, при этом последние имеют длину, равную длине их перекрытия потайной ко55 лонной, 3 15! !

1 3 Обре тени(ОТHocHTcH к f) vpEñíèþ ! скважин, в частности к их конструкци!» .

1!елью изобретения является упрощение конструкции скважины эа счет возможности уменьшения диаметров обсадных колонн при сохранении эксплуатационного диаметра, а также повышения надежности цементирования потайной колонны.

На чертеже изображена конструкция скважины, общий вид, Конструкция скважины включает по меньшей мере промежуточную колонну 1, потайную колонну 2, Последняя спущена в скважину до глубины, превышающей глубину спуска промежуточной колонны 1, перекрывает последнюю в ее нижней части и расширяет ствол 3 скважины в интервале крепления потайной колонной 1, При этом промежуточная обсадная колонна 1 выполнена в нижней части из труб 4 большего диаметра, которые имеют длину, равную длине их перекрытия потайной колонной.

Пример, Проектная глубина скважины 5000 м, Глубина спуска обсадных колонн: кондуктора 1200 м

1 первой промежуточной колонны 3700 м", второй промежуточной потайной колонны 4500 м, эксплуатационной колонны

5000 м. Эксплуатационную колонну принимают из труб ф 140 мм, Кондуктор принимают диаметром 324 мм, Бурение под кондуктор осуществляют долотом ф 393, 7 мм, Первую промежуточную колонну собирают иэ труб ф (244,5 и 273 мм; при этом трубы ф 244,5 мм устанавливают в интервале 0-3600 м; трубы ф 273 мм (сварные) в интервале перекрытия

3600-3700 м, Бурение под первую промежуточную колонну осуществляют долотом Р 295,3 мм.

Вторую промежуточную потайную колонну из беэмуфтовых гладких (или сварных) обсадных труб ф 219 мм; бурение под потайную колонну осуществляют долотом ф 215,9 мм и далее ствол скважины расширяют заколонными расширителями до ф 243 мм, Бурение под эксплуатационную ко-. лонну осуществляют долотом Р 190,5 мм.!

123 4

Таким образом, реализуется следующая конструкция скважины (таблица), скважины, лонны, мм
