Способ получения водорода

Способ получения водорода

Иллюстрации

Показать все

Реферат

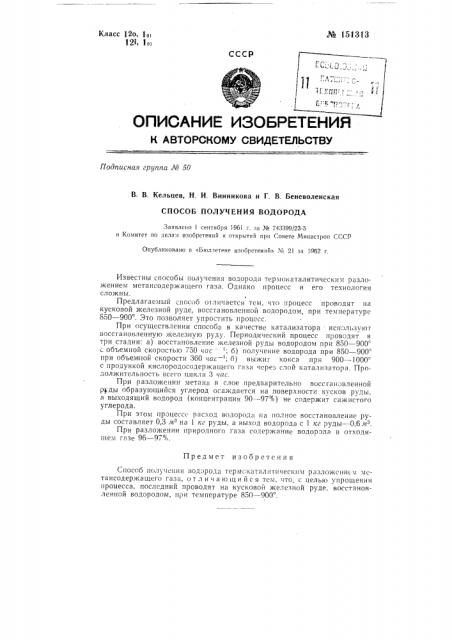

№ 151313

Класс 12о, 10i

121 loi

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Лг0 50

В. В. Кельцев, Н. И. Винникова и Г. В. Беневоленская

СПОСОБ ПОЛУЧЕНИЯ ВОДОРОДА

Заявлено 1 сентября 1961 г. за № 743399/23-5 в Комитет по иелам изобретений и открытий прп Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 21 за 1962 г.

Известны способы получения водорода термокаталитическим разложением метансодер>кащего газа, Однако процесс и его технология сложны.

Предлагаемый способ отличается тем, что процесс проводят на кусковой железной руде, восстановленной водородом, при температуре

850 — 900 . Это позволяет упростить процесс.

При осуществлении способа в качестве катализатора испочьзуют восстановленную железную руду. Периодический процесс проводят в три стадии: а) восстановление железной руды водородом при 850 — 900 объемной скоростью 750 час, б) получение водорода при 850 — 900 при объемной скорости 360 час ; б) выжиг кокса при 900 — 1000 с продувкой кислородосодержащего газа через слой катализатора, Продолжительность всего цикла 3 час, При разложении метана в слое предварительно восстановленной р ды образующийся углерод осаждается на поверхности кусков руды. а выходящий водород (концентрация 90 — 970!О) не содержит сажистого углерода.

При этом процессе расход водорода па полное восстановление руды составляет 0,3 лз на 1 кг руды, а выход водорода с l кг руды — 0,6мз.

При разложении природного газа содер>канне водорода в отходящем газе 96 — 97%.

Предмет изобретения

Способ получения вод;>рода тсрмскаталитическим разложением мстансодер>кащего газа, отличающийся тем, что, с целью упрощения процесса, последний проводят на кусковой железной руде, восстановленной водородом, при температуре 850 — 900 .
