Геотермальная установка

Геотермальная установка

Иллюстрации

Показать все

Реферат



Изобретение относится к теплоэнергетике и позволяет повысить надежность и экономичность установки. Установка снабжена двухступенчатым конверсионным центром 13 и водородным фильтром 14, включенными последовательно в рассечку линии 4 отвода газов из газоотделителя 3. Линия 4 подключена к камере 11 сгорания с патрубком 12 подвода окислителя, установленной в линии 10 подачи рабочего тела в турбину 8 от второй ступени 7 расширителя. Отделенные в газоотделителе 3 нерастворенные газы поступают в двухступенчатый конверсионный центр 13, где последовательно проходят реакцию с получением водорода и двуокиси углерода. Последняя отфильтровывается в водородном фильтре 14, и водород поступает в камеру 11 сгорания, где сгорает с образованием водяного пара. Сгорание водорода повышает температуру рабочего тела, поступающего в турбину 8, и снижает его влажность. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

5 4 F 03 G 7!00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

f10 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4332475/24-06 (22) 19.11.87 (46) 07.10.89. Бюл. № 37 (71) Дагестанский филиал Государственного научно-исследовательского энергетического института им. Г. М. Кржижановского (72) А. Н. Абдуллаев (53) 621.482 (088.8) (56) Авторское свидетельство СССР № 1038543, кл, F 03 G 7/00, 1980. (54) ГЕОТЕРМАЛЬНАЯ УСТАНОВКА (57) Изобретение относится к теплоэнергетике, и позволяет повысить надежность и экономичность установки. Установка снабжена двухступенчатым конверсионным центром 13 и водородным фильтром 14, включенными последовательно в рассечку

„„Я0„„1513175 А 1

2 линии 4 отвода газов из газоотделителя 3.

Линия 4 подключена к камере 1 I сгорания с патрубком 12 подвода окислителя, установленной в линии 10 подачи рабочего тела в турбину 8 от второй ступени 7 расширителя. Отделенные в газоотделителе 3 нерастворенные газы поступают в двухступенчатый конверсионный центр 13, где последовательно проводят реакцию с получением водорода и двуокиси углерода. Последняя отфильтровывается в водородном фильтре 14, и водород поступает в камеру 11 сгорания, где сгорает с образованием водяного пара. Сгорание водорода повышает температуру рабочего тела, поступаюшего в турбину 8, и снижает его влажность. 1 ил.

1513175

Формула изобретения

Составитель В. Гуторов

Редактор Г. Гербер Техред И. Верес Корректор Т. Палий

Заказ 5959/34 Тираж 415 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГKHT СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, угк Гагарина, 101

Изобретение относится к теплоэнергетике и может быть использовано при проектировании и эксплуатации геотермальных электростанций.

Целью изобретения является повышение надежности и экономичности установки путем предотвращения поступления газа от камеры сгорания в турбину.

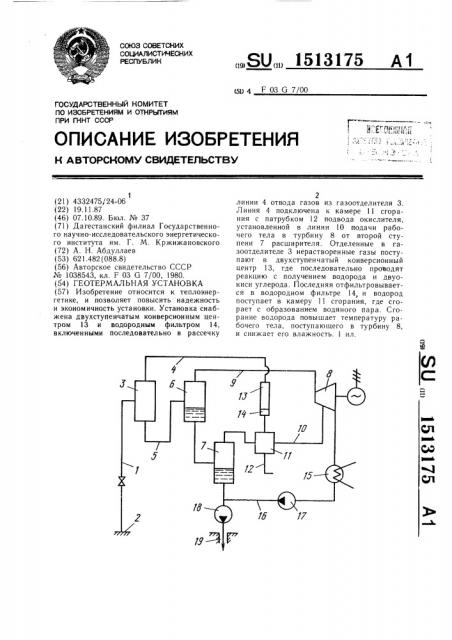

На чертеже представлена принципиальная схема энергетической установки.

Установка содержит линию 1 вывода воды из скважины 2, снабженную газоотделителем 3, имеющим линию 4 отвода газа и сообщенным по воде трубопроводом 5 с первой ступенью 6 расширителя, к которой по воде подключена вторая ступень

7 расширителя. К турбине 8 ступени 6 и 7 расширителя подключены линиями 9 и 10 подачи рабочего тела. При этом по крайней мере одна линия 10 снабжена камерой 11 сгорания с патрубком 12 подвода окислителя, подключенной к линии 4 отвода газа газоотделителя 3. Установка снабжена двухступенчатым конверсионным центром 13 и водородным фильтром 14, включенными последовательно в рассечку линии 4 отвода газа. К турбине 8 подключен конденсатор 15, соединенный конденсатопроводом 16 через насосы 17 и 18 со скважиной 19 обратной закачки. К конденсатопроводу 16 после насоса 17 по воде подключена вторая ступень 7 расширителя.

Водородный фильтр 14 представляет собой никелевую пластину, установленную на выходе двухступенчатого конверсионного центра 13.

Установка раб.тает следующим образом.

Вода из скважины 2 поступает в газоотделитель 3, в котором отделяется нерастворенный газ. Далее насыщенная при соответствующей температуре газами вода поступает в первую ступень 6, а из нее во вторую ступень 7 расширителя. В результате снижения давления в ступенях 6 и 7 образуется пар, который по линиям 9 и 10 подачи рабочего тела поступает в турбину 8. Выделившийся в газоотделите5 ле 3 горючий газ (газы) поступает в двухступенчатый конверсионный центр 13, в первой ступени (не показана) которого идет реакция

СН4 + Н20 — СО + ЗН2.

Затем газы поступают во вторую ступень (не показано) двухступенчатого конверсионного центра 13, где проходит реакция

СО+ Н20 СО2+ Н2.

Отфильтрованный в водородном фильтре

15 14 от двуокиси углерода водород поступает в камеру 11 сгорания. Полное сгорание водорода в атмосфере кислорода с получением водяного пара повышает температуру поступающего в турбину 8 рабочего тела, при этом снижается его влажность. Отработавший в турбине 8 пар конденсируется в конденсаторе 15 и закачивается насосами 17 и 18 в скважину 19 обратной закачки.

Геотермальная установка, содержащая линию вывода воды из скважины, снабженную газоотделителем с линией отвода газа, сообщенным по воде по меньшей мере с

ЗО одной ступенью расширителя, подключенного к турбине линией подачи рабочего тела, на которой установлена камера сгорания, подключенная к линии отвода газа и патрубку подвода окислителя, отличаюи4аяся тем, что, с целью повышения наЗ5 дежности и экономичности, установка снабжена двухступенчатым конверсионным центром и водородным фильтром, включенными последовательно в рассечку линии отвода газа.
