Верхний подшипник холодильного компрессора с вертикальным валом

Верхний подшипник холодильного компрессора с вертикальным валом

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано в холодильных компрессорах. Цель изобретения - повышение количества уносимого из компрессора масла. Ступица 1 подшипника снабжена щелевым бесконтактным уплотнением 5, образующим с втулкой 2 кольцевую полость 6. Масло вытекает в полость 6, а из нее по пазам 3 в пространство 4 внутри компрессора. Через уплотнение 5 в пространство над ступицей масло не проходит, т.к. площадь прохода в уплотнении 5 мала по сравнению с сечением пазов 3. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

SU» 151 187 А1 (51)4 Р 04 В 39/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4321296/25-29 (22) 29.10,88 (46) 07.10.89. Бюл. М 37 (71) Специальное конструкторскотехнологическое бюро компрессорного и холодильного машиностроения (72) Г.М.Шеховцов (53) 621.57.041 (088.8) (56) Авторское свидетельство СССР и 802606, кл. F 04 В 39/02, 1979. (54) ВЕРХНИЙ ПОДШИПНИК ХОЛОДИЛЬНОГО

КОМПРЕССОРА С ВЕРТИКАЛЬНЫМ ВАЛОМ (57) Изобретение м,б. использовано

2 в холодильных компрессорах. Цель изобретения - повышение качества уносимого из компрессора масла.

Ступица 1 подшипника снабжена -щелевым бесконтактным уплотнением 5, образующим с втулкой 2 кольцевую полость 6. Масло вытекает в полость 6, а из нее по пазам 3 в пространство

4 внутри компрессора. Через уплотнение 5 в пространство над ступицей масло не проходит, т.к. площадь прохода в уплотнении 5 мала по сравнению с сечением пазов.3. 2 ил.

87

4 нении 5 мала по сравнению с сечением пазов 3 ступицы 1, масло из полости

6 по пазам 3 стекает в пространство

4 внутри компрессора, а в полость над щелевым уплотнением 5 не проходит„

Формула изобретения

Составитель В.Савушкин

Редактор И,Шмакова Техред Л.Сердюкова

Корректор С.Черни

Эаказ 6057/35 Тираж 522 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r Ужгород, ул. Гагарина,101

3 1 5131

Изобретение относится к компрес.соростроению. и может быть использовано в холодильных компрессорах с вертикальным валом. 5

Цель изобретения - повышение надежности путем уменьшения количества уносимого из компрессора масла.

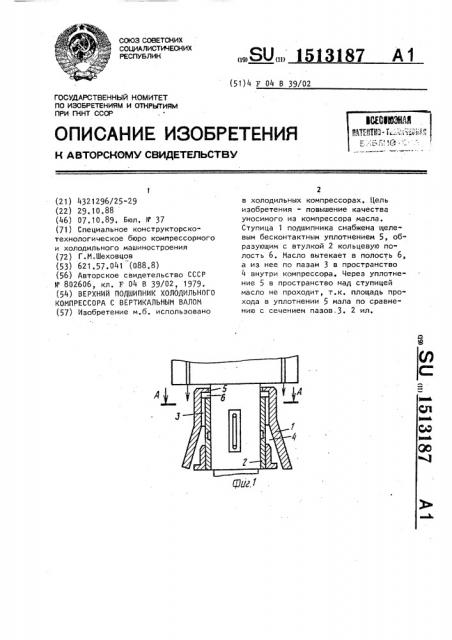

На фиг. 1 изображен верхний подшипник; на фиг, 2 - разрез А-Я íà 10 фиг. 1.

Верхний подшипник холодильного компрессора с вертикальным валом содержит. запрессованную в ступицу I блока цилиндров втулку 2 и устройст- 15 во для отвода масла, выполненное в виде вертикальных .пазов 3 на внутренней поверхности ступицы 1, сообщенных с пространством 4 внутри компрессора. Верхняя часть ступицы 1 снаб- 20 жена щелевым бесконтактным уплотне.нием 5, образующим кольцевую полость

6 с втулкой 2, сообщенную с пазами 3, При работе компрессора масло вытекает из втулки 2 в полость 6. Так как площадь прохода в щелевом уплотВерхний подшипник холодильного компрессора с вертикальным валом, содержащий запрессованную в ступицу блока цилиндров втулку и устройство для отвода масла, выполненное в виде вертикальных пазов на внутренней поверхности ступицы, сообщенных с пространством внутри компрессора, о тл и ч а ю шийся тем, что, с це- лью повышения. надежности путем уменьшения количества уносимого из компрессора масла, верхняя часть ступицы снабжена щелевым бесконтактным уплотнением, образующим кольцевую полость с втулкой, сообщенную с пазами.
