Изобретение относится к области гидромашиностроения и может быть использовано для перекачивания неоднородных жидких сред. Изобретение позволяет повысить надежность в работе путем создания направленного к периферии усилия. Для этого устройство содержит режущие ножи (Н) 5 и противорезы 4, режущие кромки которых выполнены с образованием между собой острого угла с вершиной со стороны всасывания, что способствует перемещению включений к периферийной зоне, уменьшению возможности засорения и повышению надежности. Н 5 в виде одностороннего клина отбивает включения со стороны всасывания, также повышая надежность. 2 з.п. ф-лы, 3 ил.

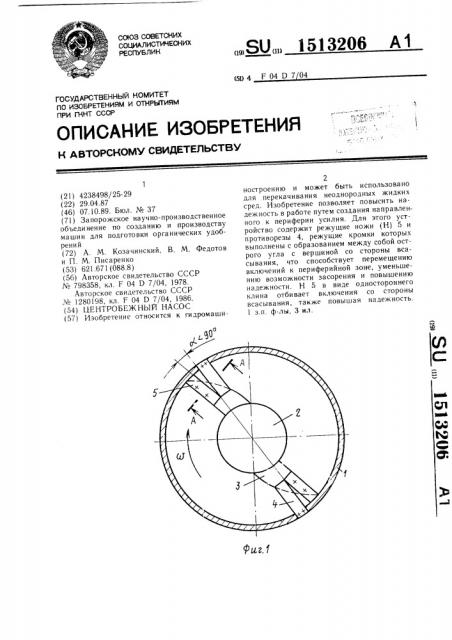

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (5д 4 F 04 D 7 04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPblTHRM

ПРИ ГКНТ СССР (21) 4238498/25-29 (22) 29. 04. 87 (46) 07.10.89. Бюл. № 37 (71) Запорожское научно-производственное объединение по созданию и производству машин для подготовки органических удобрений (72) А. M. Козачинский, В. М. Федотов и П. М. Писаренко (53) 621.671 (088.8) (56) Авторское свидетельство СССР № 798358, кл. F 04 D 7/04, 1978.

Авторское свидетельство СССР № 1280198, кл. F 04 D 7/04, 1986. (54) ЦЕНТРОБЕЖНЫЙ НАСОС (57) Изобретение относится к гидромаши„„SU„„1513206 А1

2 ностроению и может быть использова но для перекачивания неоднородных жидких сред. Изобретение позволяет повысить надежность в работе путем создания направленного к периферии усилия. Для этого устройство содержит режущие ножи (Н) 5 и противорезы 4, режущие кромки которых выполнены с образованием между собой острого угла с вершиной со стороны всасывания, что способствует перемещению включений к периферийной зоне, уменьшению возможности засорения и повышению надежности. Н 5 в виде одностороннего клина отбивает включения со стороны всасывания, также повышая надежность. ! з.п. ф-лы. 3 ил.

1513206

Формула изобретения

Составитель И. Терехов

Редактор Н. Рог),lè÷ Тсхрс.<И. Верее Корректор А. Обр) чар

Зйка: 5«)60,36 Тираж 522 Подписное

L3Hl I«II1H ГосутарствеIIH

l 13035, Москвы, Ж вЂ” 35, Рйушская наб., д. 4/5

«1роизводствснно-изды <сльский комбинат «11ате«т», г. Ужгород, ) л. Гагарина, 101

Изобретение относится к гидромашиностр1)ению и может быть использовано для перекачивания неоднородных жидких сред.

Цель изобретения -- повышение надежности работы путем создания направленного к периферии усилия.

Н 1 фиг. изображен центробежный насос, разрез; на фиг. 2 — — разрез A- -Л на фиг. 1; на фиг. 3 — — схема OHл, дейстI3yIo1uHx на включения.

Центробежный насос содержит корпус 1, рабочее колесо 2 с лопастями 3 и измельчитель, выполненный в виде противорезов

4, закрепленных на корпусе 1, и режущих ножей 5, закрепленных на лопастях

3 колеса 2. Режущие кромки ножей 5 и противорезов 4 выполнены с образованием между собой острого угла с вершиной со стороны оси рабочего колеса 2. Режущий нож 5 выполнен в виде одностороннего клина с наклонной гранью 6 со стороны всасывания.

Насос работает следующим образом.

В процессе вращения рабочего колеса 2 включения попадают в измельчитель между ножами 5 и противорезами 4, где происходит их измельчение. При взаимодействии вк.)к)чений с ножами и противорезами возникает равнод HcTI3óþiöàÿ системы сил, II<«1paI3ленная в сторону периферийных

loll рабочего колеса 2. Возникающая равнодействующая способствует перемещению включений к периферийной зоне, где жидкость имеет цаибольшу«o скорость. Попал )ние включений в периферийную зону у <30 н ь 0111ег Bo 3 м ож ность 3«)

Кроме перемещения включений к периферийной зоне, выполнение режущих кромок ножей 5 и противорезов 4 с образованием между собой острого угла способствует снижению момента сопротивления на рабочем колесе от сил резания, что также повышает эксплуатационную надежность насоса.

1. Центробежный насос, содержащий корпус, рабочее колесо с лопастями и измельчитель, выполненный в виде противорезов, закрепленных на корпусе, и режущих ножей, закрепленных на лопастях колеса, отличающийся тем, что, с целью по25 вышения надежности работы путем создания направленного к периферии усилия, режущие кромки ножей и противорезов выполнены с образованием между собой острого угла с вершиной со стороны оси рабочего колеса.

2. Насос по п. 1, отличающийся тем, что режущий нож выполнен в виде одностороннего клина с накло IHoH I pHiibIo co стороны всасывания.
