Насос для перекачивания жидкости с волокнистыми включениями

Насос для перекачивания жидкости с волокнистыми включениями

Иллюстрации

Показать все

Реферат



Изобретение относится к гидромашиностроению и может быть использовано для перекачивания жидкости с волокнистыми включениями. Изобретение повышает надежность путем уменьшения вероятности засорения включениями и повышения напора. Для этого насос с расположенной в корпусе 1 втулкой 4 с противорежущими пластинами (П) и рабочим колесом (К) 6 оснащен дополнительными лопатками на К 6, охватывающими П и очищающими их, что уменьшает вероятность засорения втулки и повышает надежность. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 F 04 D 7 04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4280590/25-29 (22) 09.07.87 (46) 07.!0.89. Бюл. № 37 (71) Центральный научно-исследовательский и проектно-технологический институт механизации и электрификации животноводства Южной зоны СССР (72) H. A. Горбулина, А. И. Горбулин, В. М. Федотов, Г. Е. Мовсесов и H. H. Новиков (53) 621.67! (088.8) (56) Авторское свидетельство СССР № 684158, кл. F 04 D 1/08, 1978.

Авторское свидетельство СССР

¹ 1286817, кл. F 04 D 7/04, 1985.

ÄÄSUÄÄ 1513207 А1

2 (54) НАСОС ДЛЯ ПЕРЕКАЧИВАНИЯ

ЖИДКОСТИ С ВОЛОКНИСТЫМИ ВКЛЮЧЕНИЯМИ (57) Изобретение относится к гидромашиностроению и м. б. использовано для перекачпвания жидкости с волокнистыми включениями. Изобретение повышает надежность путем уменьшения вероятности засорения включениями и повышения напора. Для этого насос с расположенной в корпусе 1 втулкой 4 с противорежущпми пластинами (П) и рабочим колесом (K) 6 оснащен дополнительными лопатками на K б, охватыва|ощими П и очищающими их, что уменьшает вероятность засорения втулки и поBblLLIBCT HàëåæHo«Tü. 2 ил.

1513207

Формула изобретения иг. 2

Составитель И. Терехов

Рслактор П. Рогi .tè÷ Техред И. Верее Корректор Л. Обруиар

Заказ 5960!36 Тираж 522 Г!одписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

I! 3035, Москв а, Ж вЂ” 35, Раушская наб., л. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, уп. Гагарива, I 0 I

Изобретение относится к гидромашиностроению и может быть использовано в сельском хозяйстве в насосах для перекачивания жидкости с волокнистыми включениями.

Цель изобретения — повышение надежности путем уменьшения вероятности засорения втулки волокнистыми включениями и повышения напора.

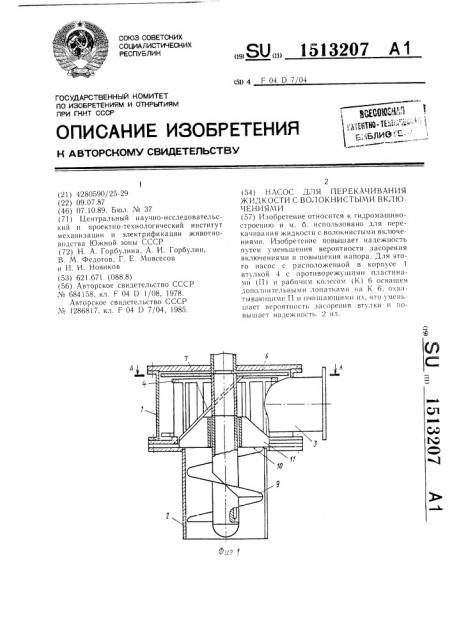

На фиг. 1 изображен насос для перекачивания жидкости с волокнистыми включениями, разрез; на фиг. 2 — разрез А.— А на фиг. 1.

Насос содержит корпус I с всасываюгцим 2 и нагнетательным 3 патрубками, установленную в корпусе 1 втулку 4 с противорежущими пластинами 5 и расположенное в ней рабочее колесо 6 с лопатками 7. На рабочем колесе 6 установлены дополнительные лопатки 8, охватывающие противорежушие пластины 5. Насос может быть оснашен предвключенным шнеком 9 с выходными режущими кромками 10 и направляющим аппаратом 11, закрепленным на корпусе и расположенным между рабочим колесом 6 и предвключенным шнеком 9.

1!асос работает следующим образом.

При вращении рабочего колеса 6 с лопатками 7 рабочая среда поступает в корпус через всасывающий патрубок 2. Предвключенный шнек 9 с направляющим аппаратом 1 осуществляет подачу перекачиваемой среды к рабочему колесу 6. При этом происходит предварительное измельчение волокнистых включений выходной режущей кромкой 10 шнека 9 и входными кромка ми направляющего аппарата 11. Дальнейшее измельчение волокнистых включений выполняется при взаимодействии внешних кромок лопаток 7 рабочего колеса 6 с противорежущими пластинами 5 втулки 4. Перекачиваемая смесь, взаимодействуя с лопатками 7 рабочего колеса, через втулку 4 с противорежущими пластинами 5 подается к дополнительным лопаткам 8, которые очищают противорежушие пластины 5 с внешней стороны и повышают напор перекачиваемой среды, что уменьшает вероятность засорения втулки и повышает надежность насоса. Далее рабочая среда поступает в нагнетательный патрубок 3.

Насос для перекачивания жидкости с волокнистыми включениями, содержащий корпус с всасывающим и нагнетательным патрубками, установленную в корпусе втулку с противорежущими пластинами и расположенное в ней рабочее колесо с лопатками, отличающийся тем, что, с целью повышения надежности путем уменьшения вероятности засорения втулки волокнистыми включениями и повышения напора, на рабочем колесе установлены дополнительные

3Q лопатки, охватывающие противорежушие плести н ы.

А-А
