Реферат



Изобретение относится к вентиляторостроению и позволяет расширить зону обслуживания. С этой целью одновременно вращают электроприводы 10 вокруг оси горизонтальной штанги 4 и оси вертикальной стойки 1. Электроприводы 10 прикреплены к концам стержней 6 с возможностью поворота вокруг их осей с последующей фиксацией. Стержни 6 прикреплены к обоим концам штанги 4 с возможностью поворота вокруг оси штанги 4 и продольного перемещения вдоль своей оси. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

j)> (1 0 J

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4376369/25-06 (22) 10. 02. 88 (46) 07.10.89. Бюл. № 37 (75) В. П. Карташев (53) 697.92! 9(088.8) (56) Авторское свидетельство СССР № 323569, кл. F 04 D 19/00, 1969. (54) ПОТОЛОЧНЫЙ ВЕНТИЛЯТОР (57) Изобретение относится к вентиляторостроению и позволяет расширить зону

„„80„„1513214 А1

4 F 04 Р 25/08

2 обслуживания. С этой целью одновременно вращают электроприводы 10 вокруг оси горизонтальной штанги 4 и оси вертикальной стойки 1. Электроприводы 10 прикреплены к концам стержней 6 с возможностью поворота вокруг их осей с последующей фиксацией. Стержни 6 прикреплены к обоим концам штанги 4 с возможностью поворота вокруг оси штанги 4 и продольного перемещения вдоль своей оси. 1 ил.

1513214

Фор иула изобретения

Составитель Ю..:I IITIIIIoI3

Рсл кзор H. Рогулии Техрел И. Верес Корректор В. Кабаний! а каз 5900 3!> Тираж 522 Г!одписное

P.ÍÈÈÏÈ Госуд"ðñòâåííîãî ком,итета по изобретениям и открытиям при ГКНТ СССР! 3035, Москва, 7K — 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, IOI

Изобретение относится к вентиляторостроению, в частности к потолочному венти 1ятopу.

Целью изобретения является расширение зоны обслуживания.

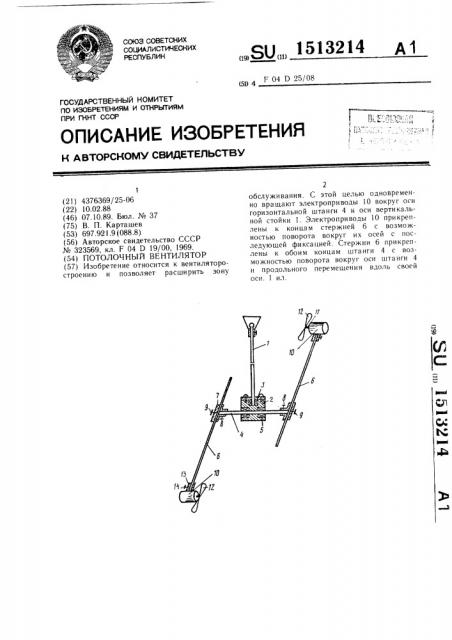

На чертеже показан потолочный вентиляторр.

Потолочный вентилятор содержит вертикальную стойку 1, на нижнем конце которой установлена в корпусе 2 на подшипнике 3 горизонтальная штанга 4 с возможностью вращения вокруг оси стойки I и вокруг собственной оси. При этом штанга 4 связана с корпусом 2 через подшипники 5. Штанга 4 снабжена двумя стержнями 6, прикрепленными к ее концам при помощи переходных муфт 7. Стержни 6 выполнены с возможностью поворота вокруг оси штанги 4 и перемещения вдоль своей оси с последующей фиксацией фиксатором 8 поворота и фиксатором 9 перемещения. Вентилятор содержит два электропривода 10 с размещенными на их валах l! рабочими колесами 12 с лопатками. Каждый электропривод 10 прикреплен при помогци кронштейна 13 к одному из концов одного из стержней 6 с возможностью поворота вокруг оси последнего с !юслс дующей фиксацией при помощи крепежного винта !4. Ось рабочего колес;I 12 перпендикулярна оси соответствую-! це!о стержня 6. При помощи фиксаторов 8 и 9 электроприводы 10 можно разместить в любом положении относительно штанги 4.

Во время работы вентилятора за счет крутящего момента, создаваемого реактивной силой отталкивания рабочих колес 12 от воздуха, электроприводы 10 совершают одновременно вращения вокруг оси штанги 4 и вокруг оси стойки 1, Потолочный вентилятор, содержащий вертикальную стойку, на нижнем конце которой установлена с возможностью вращения вокруг оси стойки горизонтальная штанга, два электропривода с размещенными на их валах рабочими колесами с лопатками, от,гиниющийся тем, что, с целью расширения зоны обслуживания, штанга установлена на стойке с возможностью вращения

2О вокруг собственной оси и снабжена двумя стержнями, прикрепленными к ее концам с возможностью поворота вокруг оси последней и перемещения вдоль своей оси с последующей фиксацией, а каждый электропривод прикреплен к одному из концов одного из стержней с возможностью поворота вокруг оси последнего с последующей фиксацией, при этом ось рабочего колеса ориентирована перпендикулярно оси соответственного стержня.
