Реферат



Изобретение относится к машиностроению и позволяет расширить эксплуатационные возможности соединения. На поверхности корпуса полумуфты кольцевая канавка выполнена с примыкающими к ней ступенчатыми пазами, количество которых соответствует числу шариков запорной обоймы. Причем разделена перемычками по числу шариков запорной обоймы, ограничивающими участки кольцевой канавки с примыкающими к ним ступенчатыми пазами, с возможностью установки трех положений взаимной ориентации полумуфты в каждом из участков. 5 ил.

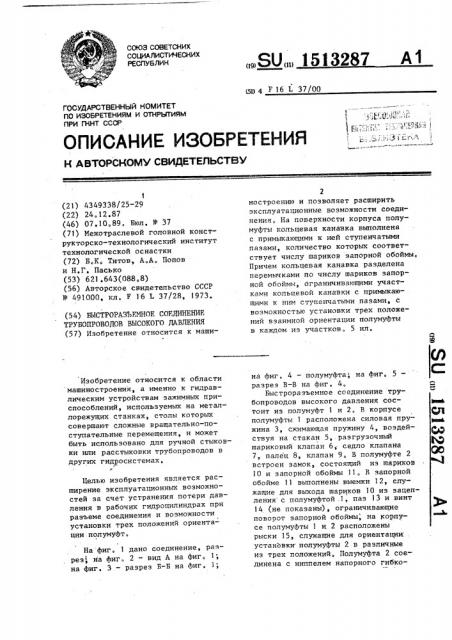

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А1

Л) 4 F 16 L 37/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4349338/25-29 (22) 24.12.87 (46) 07.10,89. Бюл. 1Ф 37 (7!) Межотраслевой головной конструкторско-технологический институт технологической оснастки (72) Б,К. Титов, А,А. Попов и Н.Г. Пасько (53) 621 .643(088.8) (56) Авторское свидетельство СССР

У 491000, кл. F 16 1 37/28, 1973, (54) БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ

ТРУБОПРОВОДОВ ВЫСОКОГО ДАВЛЕНИЯ (57) Изобретение относится к машиИзобретение относится к области машиностроения, а именно к гидравлическим устройствам зажимных приспособлений, используемых на металлорежущих станках, столы которых совершают сложные вращательно-поступательные перемещения, и может быть использовано для ручной стыковки или расстыковки трубопроводов в других гидросистемах, г

Целью изобретения является расширение эксплуатационных возможностей за счет устранения потери давления в рабочих гидроцилиндрах при разъеме соединения и возможности установки трех положений ориентации полумуфт.

На фиг, 1 дано соединение, разрез, на фиг. 2 — вид А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг ° 1;

„„Я0„„15132 7 ностроению и позволяет расширить эксплуатационные возможности соединения. На поверхности корпуса полумуфты кольцевая канавка выполнена с примыкающими к ней ступенчатыми пазами, количество которых соответствует числу шариков запорной обоймы, Причем кольцевая канавка разделена перемычками по числу шариков запорной обоймы, ограничивающими участками кольцевой канавки с примыкающими к ним ступенчатыми пазами, с возможностью установки трех положений взаимной ориентации полумуфты в каждом из участков. 5 ил. на фиг. 4 — полумуфта, на фиг, 5— разрез В-В на фиг. 4.

Быстроразъемное соединение трубопроводов высокого давления состоит из полумуфт 1 и 2. В корпусе полумуфты 1 расположена силовая пружина 3 сжимающая пружину 4, воздействуя на стакан 5,.разгрузочный шариковый клапан 6; седло клапана

7, палец 8, клапан 9. В полумуфте 2 встроен замок, состоящий из шариков

10 и запорной обоймы 11. В запорной обойме 11 выполнены выемки 12, служащие для выхода шариков 10 иэ зацепления с полумуфтой .1, паз 13 и винт

14 (не показаны), ограничивающие поворот запорной обоймы, на корпусе полумуфты 1 и 2 расположены рыски 15, служащие для ориентации . установки полумуфты 2 в различные из трех положений, Полумуфта 2 соединена с ниппелем напорного гибко3 1513287 го трубопровода 16 и вращается относительно оси последнего за счет торцевого зазора 17.

На поверхности корпуса полумуфты

1 выполнена кольцевая канавка 18 с примыкающими к ней ступенчатыми пазами 19 и 20, причем кольцевая канавк:--. разделена перемычками 21 по числу шариков 10, обеспечивающих фиксацию полумуфты в соответствующих положениях.

Быстроразъемное соединение трубопроводов высокого давления работает следующим образом. 15

Соединяется полумуфта 2 с полумуфтой 1, причем для подачи давления, например, в зажимной гидроцилиндр, полумуфта 2 устанавливается шариковым замком в ступенчатые пазы 20

20. Под воздействием силовой пружины 3 откроется проход клапаном 9.

При подаче распределителем давления в гидросистему эажнмного приспособления, потоком жидкости откроется проход клапаном 7, примерно на 0,5 величины хода клапана 9. Когда величина давления в гидросистеме зажимного приспособления установится, клапан 7 под воздействием силовой ЗО пружины 3 закроет проход. После этого полумуфта 2 вращением устанавливается шариковым замком в пазы 19> в положение, при котором клапаном 9 закроется проход, и таким образом компенсируется воздействие гидроудара на руки оператора, после чего поворотом запорной обоймы 11 в направлении по часовой стрелке осуществляется разъем нолумуфт. . 40

Для зажима обрабатываемой детали полумуфта 2 устанавливается шариковым замком в кольцевую канавку 18, при этом под воздействием поршней гидроцилиндров зажимного приспособления жидкость сливается в бак гидростанции.

Таким образом, выполнение на поверхности корпуса полумуфты 1 кольцевой канавки 18 с перемычками 21 с примыкающими к ней пазами 19 и 20, расположение которых определяет взаимную связь с положением клапанов

7 и 9, устраняет воэможность потери давления в момент разъема полумуфт

1 и 2, а также исключает неудобство в эксплуатации.

Формула и з о б р е т е н и я

Быстроразъемное соединение трубопроводов высокого давления, содержащее соединенные шариковым замком полумуфты, одна из которых соединена с рабочим гидроцилиндром и имеет разгрузочный клапан и кольцевую канавку шарикового замка, а другая соединена с напорным трубопроводом, отличающееся тем что, с целью расширения эксплуатационных воэможностей эа счет возможности установки трех положений ориентации полумуфт в каждом из участков, в полумуфте с кольцевой канавкой выполнены ступенчатые пазы, сопряженные с кольцевой канавкой, выполненной с пермычками, причем количество пазов и перемычек соответствует числу шариков запорной обоймы, 1513287
