Рекуператор

Рекуператор

Иллюстрации

Показать все

Реферат



Изобретение относится к области промышленной теплотехники и может быть использовано в трубчатых рекуператорах (Р) для подогрева воздуха. Р содержит установленные в газоходе 1 U - образные теплообменные трубы 2, петли которых имеют одинаковую длину за счет подбора необходимого угла наклона трубных досок 4. Одинаковая длина труб обеспечивает повышение эффективности использования теплообменной поверхности Р в результате выравнивания аэродинамического сопротивления в трубах. 2 ил.

союз советских социАлистичесних

РЕСПУБЛИН д ц 4 Г 23 L 15/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

4Э t (ГиА

ГОСУДАРСТВЕННЫЙ КОМИТЕТ по изоБРетениям и откРытиям

ПРИ ГКНТ СССР (21) 4282659/24-06 (22) 13.07.87 (46) 07.10.89. Бюл. У 37 (71) Одесский политехнический институт (?2) Б.В.Барышев и А.Д.Димитров (53) 662.925 (088.8) (56) Авторское свидетельство СССР

В 1239464, кл. P 23 Ь 15/04, 1984. (54) РЕКУПЕРАТОР (57) Изобретение относится к области промьпппенной технологии и может быть

„„SU„, 1513317 А 1

2 использовано в трубчатых рекуператорах (P) для подогрева воздуха. P содержит установленные в газоходе 1 Uобразные теплообменные трубы 2, петли которых имеют одинаковую длину за, счет подбора необходимого угла наклона трубных досок 4. Одинаковая длина труб Ьбеспечивает повышение эффективности использования теплообменной поверхности P в результате выравнивания аэродинамического сопротивления в трубах. 2 ил.

3 15133

Изобретение относится к промышленной теплотехнике и может быть использовано в трубчатых рекуператорах для подогрева воздуха.

Целью изобретения является повышение эффективности использования теплообменной поверхности рекуператора.

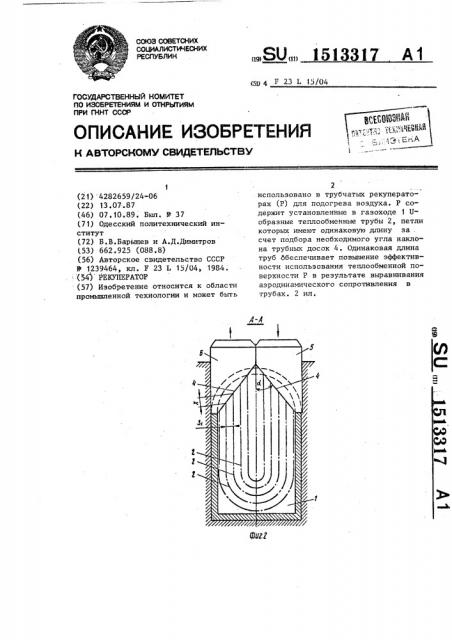

На фиг.1 изображен рекуператор, продольный разрез; на фиг.2 — разрез

А-А на фнг.1.

Рекуператор содержит установленные в газоходе I U-образные теплообменные трубш 2 с шагом Б, петли которых име- 15 ют одинаковую длину и расположены одна в другой с образованием плоских осеси жетричных ширм 3. Концы каждой петли закреплены в трубных досках 4 входного 5 и выходного 6 коллекторов 20 на расстоянии Х один от другого., При этом ширмы 3 расположены в газоходе 1,поперечно направлению греющего потока газов, а трубные доски каждого коллектора 5 и 6 расположены с симметричным уклоном О к оси симметрии ширм 3.

Одинаковая длина труб. в трубных петлях достигается подбором необходимого угла наклона трубных досок и 30 обеспечивает равное аэродинамическое сопротивление ло трубным петлям.

При одинаковой длине всех труб 2, образующих поверхность нагрева рекуператора, и одинаковом их диаметре угол наклона трубных досок 4 к оси

17 4 симметрии ширмы определяется из выражения

Ы

tg сЬ

Х

Греющий поток (продукты сгорания) проходит по гаэоходу 1, отдает тепло трубам 2 и уходит в дымоход, а воздух поступает во входной коллектор 5 на трубную доску 4, равномерно распределяясь по трубам 2. После нагрева в трубах воздух выходит из рекуператора через коллектор 3.

Потребность в трубах только одного диаметра и одинаковой длины помимо обеспечения равенства аэродинамического сопротивления позволяет повысить технологичность изготовления рекуператоров. р о р м у л а изобретения

Рекуператор, содержащий установленные в газоходе U-образные теплообменные трубы, петли которых имеют одинаковую длину и расположены одна в другой с образованием плоских осесимметричных ширм, а концы каждой петли закреплены в трубных досках входного н выходного коллекторов, отличающийся тем, что, с целью повышения эффективности использования теплообменной поверхности, ширмы размещены в газоходе поперечно, а трубные доски каждого коллектора расположены с симметричным уклоном к оси симметрии ширм.

1513317

Составитель К.Харитонов

Редактор Н. Гунько Техред А. Кравчук Корректор В.Кабаций

Заказ 60б7/42 Тираж 488 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Я-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101
