Мо 151351

Класс F 221; 13с, 17

F 22|; 13с, 18 ссс|

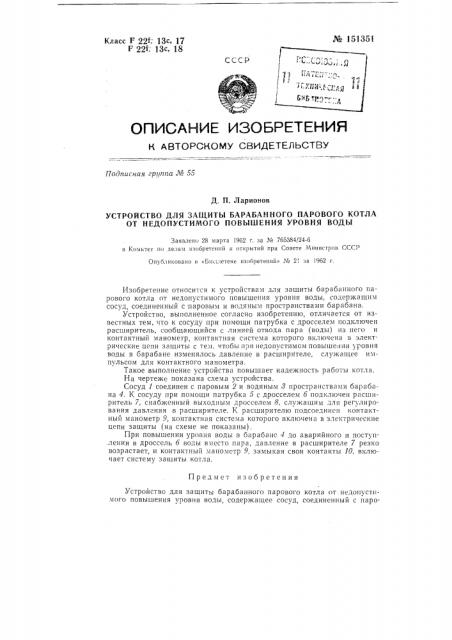

ОПИСАНИЕ ИЗОБРЕТЕН|||-|

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 55

Д. П. Ларионов

УСТРОЙСТВО ДЛЯ ЗАЩИТЫ БАРАБАННОГО ПАРОВОГО КОТЛА

OT НЕДОПУСТИМОГО ПОВЫШЕНИЯ УРОВНЯ ВОДЪ|

Заявлено 28 марта 1962 г. за ЛЪ 766384/24-6 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Б1оллетене изобретений» М 2l за l962 г.

Изобретение относится к устройствам для защиты барабанного парового котла от недопустимого повышения уровня воды, содержащим сосуд, соединенный с паровым и водяным пространствами барабана.

Устройство, выполненное согласно изобретению, отличается от известных тем, что к сосуду при помощи патрубка с дросселем подключен расширитель, сообщающийся с,линией отвода пара (воды) из него и контактный манометр, контактная система которого включена в электрические цепи защиты с тем, чтобы при недопустимом повышении уровня воды в барабане изменялось давление в расширйтеле, служащее импульсом для контактного манометра.

Такое выполнение устройства повышает надежность работы котла.

На чертеже показана схема устройства.

Сосуд 1 соединен с паровым 2 и водяным 8 пространствами барабана 4. К сосуду при помощи патрубка 5 с дросселем б подключен расширитель 7, снабженный выходным дросселем 8, служащим для регулирования давления в расширителе, К расширителю подсоединен контактный манометр 9, контактная система которого включена в электрические цепи защиты (на схеме не показаны).

При повышении уровня воды в барабане 4 до аварийного и поступ.лении в дроссель б воды вместо пара, давление в расширителе 7 резко возрастает, и контактный мапо IcTp 9, замыкая свои контакты 10, включает систему защиты котла.

Предмет изобретения

Устройство для защиты барабанного парового котла от недопустимого повышения уровня воды, содержащее сосуд, соединенный с паро№ 151351 вым и водяным пространствами барабана, о т л и ч а ю щ е е с я гем, что, с целью повышения надежности работы котла, к сосуду при помощи патрубка с дросселем подключен расширитель, сообщающийся с линией отвода пара (воды) из расширителя, и контактный манометр, контактная система которого включена в электрические цепи защиты с тем, чтобы при недопустимом повышении уровня воды в барабане изменялось давление в расширителе, служащее импульсом для контактного манометра.
