Реферат



Изобретение относится к вычислительной технике и может быть использовано при построении запоминающих устройств на основе магнитных пленок с плоскими магнитными доменами. Целью изобретения является расширение области устойчивой работы носителя информации. Носитель информации содержит диэлектрическую подложку, на которой расположены колонки последовательно соединенных тонкопленочных магнитных элементов памяти стреловидной формы, высококоэрцитивный магнитный слой, расположенный на участках тонкой магнитной пленки между элементами памяти, и управляющие шины. Нанесение высококоэрцитивного магнитного слоя приводит к увеличению коэрцитивной силы на участках пленки под ним. Это позволяет использовать для хранения информации, соответствующей "1", более устойчивую конфигурацию намагниченности, состоящую из трех участков с разным направлением намагниченности, разделенных доменными стенками, поэтому носитель информации имеет более широкую область устойчивой работы. 2 ил.

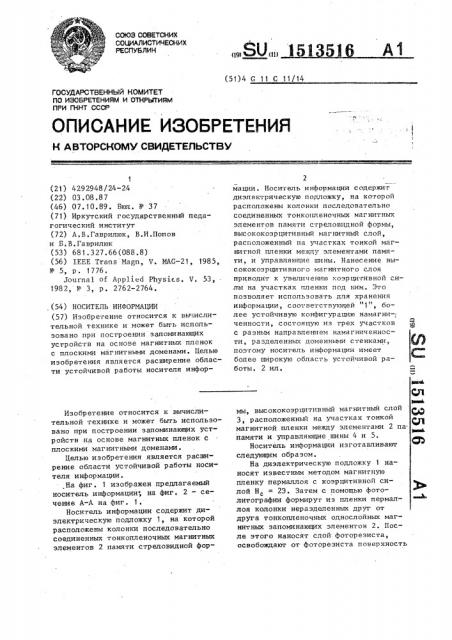

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (1Q) (11) А1 (51)4 G 1»1/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPblTHRM

ПРИ ГКНТ СССР

1 (21) 4292948/24-24 (22) 03 . 08. 8 7 (46) 07.10.89. Бюп.. ¹ 37 (71) Иркутский государственный педагогический институт (72) А. В, Гаврилюк, В.И.Попов и Б.В.Гаврилюк (53) 681.327.66(088.8) (56) IEEE Trans Magn, V. MAG-21, 1985, № 5, р. 1776 °

Journal of App1iec1 Physic.s. V. 53, 1982, ¹- 3, р. 2762-2764.,(54) НОСИТЕЛЬ ИНФОРМАЦИИ (57) Изобретение относится к вычислительной технике и может быть использовано при построении запоминающих устройств на основе магнитных пленок с плоскими магнитными доменами. Целью изобретения является расширение области устойчивой работы носителя инфорИзобретение относится к вычислительной технике и можег быть использовано при построении запоминающих устройств на основе магнитных пленок с плоскими магнитными доменами, Целью изобретения является расширение области устойчивой работы носителя информации.

На фиг. 1 изображен предлагаемый носитель информации, на фиг. 2 — сечение А-А на фиг. 1.

Носитель информации содержит диэлектрическую подложку 1, на которой расположены колонки последовательно соединенных тонкопленочных магнитных элементов 2 памяти стреловидной фор2 мации. Носитель информации содержит диэлектрическую подложку, на которой расположены колонки последовательно соединенных тонкопленочных магнитных элеменгов памяти стреловидной формы, высококоэрцитивный магнитный слой, расположенный на участках тонкой магнитной пленки между элементами памяти, и управляющие шины. Нанесение высококоэрцитивного магнитного слоя приводит к увеличению коэрцитивной силы на участках пленки под ним. Это позволяет использовать для хранения информации, соответствующей "1", более устойчивую конфигурацию намагни-, ченности, состоящую из трех участков с разным направлением намагниченности, разделенных доменными стенками, поэтому носитель информации имеет более широкую область устойчивой работы. 2 ил. ша мы, высококоэрцитивный магнитный слой

3, расположенный на участках тонкой магнитной пленки между элементами 2 па. памяти и управляющие шины 4 и 5.

Носитель информации изготавливают следующим образом.

На диэлектрическую подложку 1 наносят известным методом магнитную пленку пермаллоя с коэрцитивной силой Н = 2Э. Затем с помощью фотолитографии формирут из пленки пермаллоя колонки неразделенных друг от друга тонкопленочных однослойных магнитных запоминающих элементов 2. После этого наносят слой фоторезиста, освобождают от фоторезиста поверхность

Формула изобретения

Составитель Ю.Розенталь

Редактор Г, Гербер Техред Л.Олийнык Корректор Э.Лончакова

Заказ 6088/52 Тираж 558 Подписное с

БН1ИПИ Государственного комитета по изобретениям и открытиям прн ГКНТ. СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.ужгород, ул. Гагарина,101

3 15135 участков магнитной пленки в колонках между магнитными запоминающими элементами и наносят магнитный слой 3 толщиной 50 нм с коэрцитивной силой

Н = 100Э, после чего полностью удаляют фоторезист.

Носитель информации работает следующим образом.

При записи "0" в отдельный элемент 10

2 по шине 4, расположенной над элементом перпендикулярно к колонке, и по шине 5, расположенной вдоль колонки, пропускают электрический ток. Магнитные ноля, созданные этими токами, 15 складываются и переводят намагниченность элемента в состояние, соответс-гвующее 0". Дпя записи 1 используют тот же метод, но необходимы токи обратного направления. Дпя считывания ?О информации через колонку запоминающих элементов пропускают электрический ток и регистрируют изменение сопротивления при действии на выбранный

>с элемент магнитного поля от проводника с током, расположенного над элементом.

Нанесение высококоэрцитивного магнитного слоя приводит к увеличению ко1б 4 эрцитивной силы на участках пленки под ним. Это позволяет использовать для хранения информации, соответствующей "1", более устойчивую конфигурацию намагниченности, состоящую из трех участков с разным направлением намагниченности, разделенных доменными стенками, поэтому предложенный носитель информации имеет более широкую область устойчивой работы.

Носитель информации, содержащий диэлектрическую подложку, на которой расположены колонки последовательно соединенных тонкопленочных магнитных элементов памяти стреловидной формы и управляющие шины, о т л и ч а ю щ и йс я тем, что, с целью расширения области устойчивой работы носителя информации, он содержит высококоэрцитивный магнитный слой, расположенный на участках тонкой магнитной пленки между элементами памяти стреловидной формы.
