Реферат



До 1о1Я63

Класс 18b, 18

СССР

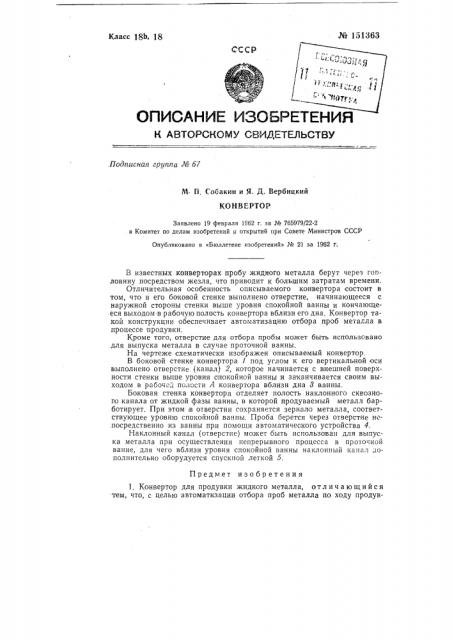

ОПИСЛНИК ИЗОЬ1 КтКНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М б7

М Г1 . Собакин и Я. Д. Вербицкий

КОНВЕРТОР

Заявлено 19 февраля 1962 г. за Кв 766979/22-2 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» Хв 21 за 1962 г, В известных конверторах пробу жидкого металла берут через гопловину посредством жезла, что приводит к большим затратам времени.

Отличительная особенность описываемого конвертора состоит в том, что в его боковой стенке выполнено отверстие,:начинающееся с наружной стороны стенки выше уровня спокойной ванны и кончающееся выходом в рабочую полость конвертора вблизи его дна. Конвертор такой конструкции обеспечивает автоматизацию отбора проб металла в процессе продувки.

Кроме того, отверстие для отбора пробы может быть использсвано для выпуска металла в случае проточной ванны.

На чертеже схематически изображен описываемый конвертор.

В боковой стенке конвертора 1 под углом к его вертикальной оси выполнено отверстие (канал) 2, которое начинается с внешней поверхности стенки выше уровня спокойной ванны и заканчивается своим выходом в рабочей полости А конвертора вблизи дна 3 ванны.

Боковая стенка конвертора отделяет полость наклонного сквозного канала от жидкой фазы ванны, в которой продуваемый металл барботирует. При этом в отверстии сохраняется зеркало металла, соответствующее уровню спокойной ванны. Проба берется через отверстие непосредственно из ванны при помощи автоматического устройства 4.

Наклонный канал (отверстие) может быть использован для выпуска металла при осуществлении непрерывного процесса в проточной ванне, для чего вблизи уровня спокойной ванны наклонный канал дополнительно оборудуется спускной леткой 5.

Предмет изобретения

1. Конвертор для продувки жидкого металла, от л и ч а ю шийся тем, что, с целью автоматизации отбора проб металла по ходу продув¹ 151363 ки, в боковой стенке конвертора выполнено отверстие, начинающееся с наружной стороны стенки выше уровня ванны и выходящее в рабочую полость конвертора вблизи его дна.

2. Использование отверстия по п, 1 для выпуска металла в случае проточной ва ни ы.
