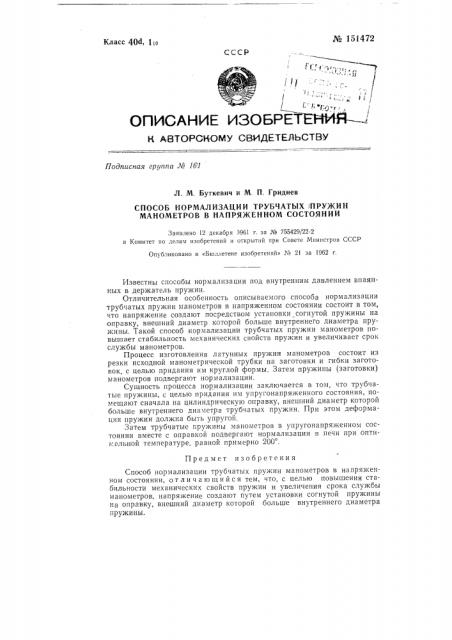

№ 151472

Класс 40d, 1 в

СССР

ft

> /% т1 ! 7p

3ыф ! " 1;.",." 1 ;,." 1 (. 1; ° °

OIll4CAHVIE PIBOBPETEHHR-.!

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Лв 181

Л. М. Буткевич и М. П. Гриднев

СПОСОБ НОРМАЛИЗАЦИИ ТРУБ lATbIX!ÏÐÓÆÈH

МАНОМЕТРОВ В НАПРЯЖЕННОМ СОСТОЯНИИ

Заявлено 12 декабря 1961 г. за в1е 755429/22-2 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 21 за 1962 r.

Предмет изобретения

Способ нормализации трубчатых пружин манометров в напряженном состоянии, отличающийся тем, что, с целью повышения стаоильности механических свойств пружин и увеличения срока службы манометров, напряжение создают путем установки согнутой пружины на оправку, внешний диаметр которой больше внутреннего диаметра пружины.

Известны способы нормализации под внутренним давлением впаянных в держатель пружин.

Отличительная особенность описываемого способа нормализации трубчатых пружин манометров в напряженном состоянии состоит в том, что напряжение создают посредством установки согнутой пружины на оправку, внешний диаметр которой больше внутреннего диаметра пружины. Такой способ нормализации трубчатых пружин манометров повышает стабильность механических свойств пружин и увеличивает срок службы манометров.

Процесс изготовления лгтунных пружин манометров состоит из резки исходной манометрической трубки на заготовки и гибки заготовок, с целью придания им круглой формы. Затем пружины (заготовки) манометров подвергают нормализации, Сущность процесса нормализации заключается в том, что трубчатые пружины, с целью придания им упругонапряженного состояния, помещают сначала на цилиндрическую оправку, внешний диаметр которой больше внутреннего диаметра трубчатых пружин. При этом деформация пружин должна быть упругой, Затем трубчатые пружины манометров в упругонапряженном состоянии вместе с оправкой подвергают нормализации .в печи при оптимальной температуре, равной примерно 200 .
