Челноковый угольный комбайн для крутопадающих пластов

Челноковый угольный комбайн для крутопадающих пластов

Иллюстрации

Показать все

Реферат



Изобретение относится к средствам механизации углевыемки в угольной промышленности и предназначено для подземной разработки крутопадающих пластов. Цель - снижение трудоемкости работ на концевых операциях. Для этого на шарнирно закрепленном на постели 1 комбайна (К) дефлекторе (Д) 8 шарнирно закреплена опорная лыжа 9 с возможностью фиксации переставными осями 10. По концам К размещены горизонтальные исполнительные органы (ИО) 6 и 7 его привода 2. При движении К вниз уголь от нижнего ИО 7 его шнеком транспортируется от забоя к выработанному пространству и уходит вниз. Уголь от верхнего ИО 6 везде по груди забоя, а затем по наклонному Д 8 движется в проем К и далее, минуя нижний ИО 7, также уходит вниз. Осуществляется раздельный отвод угля от обоих барабанов. При ходе К снизу вверх отвод угля осуществляется в обратном порядке. На концевых участках лавы Д 8 складывается и располагается внутри К. Опорная лыжа 9 при этом фиксируется осью 10 в нужном положении. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (дц 4 E 21 С 27/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1Ч

Фиг. 5

ГОСУДАРСТВЕННЫЧ1 МОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4260586/23-03 (22) 10.06.87 (46) 15.10.89. Бюл. |1 38 (71) Донецкий научно-исследовательский угольный институт (72) M.Å.Ãåõðèä (53) 622.232.72 (088.8) (56) Авторское свидетельство СССР

Ф 825928, кл. Е 21 С 27/00, 1977.

Авторское свидетельство СССР

N- 742587, кл. E 21 С 27/02, 1977. (54) ЧЕЛНОКОВЪ|Й УГОЛЬНЪЙ КОМБАЙН ДЛЯ

0 КРУТОПАДА|0ЩИХ ПЛАСТОВ (57) Изобретение относится к средствам механизации углевыемки в угольной пром-сти и предназначено для подземной разработки крутопадающих плас„„SU„„1514925 д1 2 тов. Цель изобретения — снйжение трудоемкости работ на концевых опера, циях. Для этого на шарнирно закрепленном на постели 1 комбайна (К) дефлекторе (Д) 8 шарнирно закреплена опорная лыжа 9 с возможностью фиксации переставными осями 10. По концам

К размещены горизонатльные исполнительные органы (ИО) 6 и 7 его привода 2. При движении К вниз уголь от нижнего ИО 7 его шнеком транспортируется от забоя к выработанному про- . странству и уходит вниз. Уголь от верхнего ИО б по груди забоя, а затем по наклонному Д 8 движется в проем

К и далее, минуя нижний ИО 7, также а уходит вниз. Осуществляется раздельный отвод угля от обоих барабанов.

1514925

При ходе К снизу вверх отвод угля осуществляется в обратном порядке.

На концевых участках лавы Д 8 складыИзобретение относится к средствам механизации углевыемки и предназначено для использования в угольной промышленности при подземной разработке крутопадающих пластов.

Целью изобретения является снижение трудоемкости работ на концевых операциях.

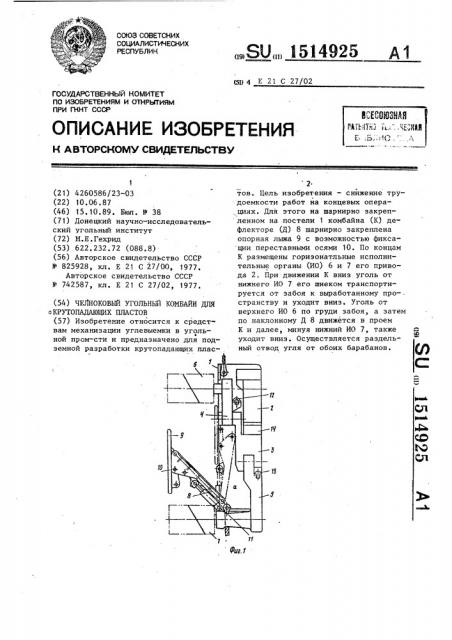

На фиг ° 1 изображен комбайн, вид в плане; на фиг.2 — то же, вид сбоку.

Комбайн состоит из постели 1, на 2О которой укреплены все основные узлы: привод 2, редуктор 3, поворотные редукторы,(качалки) 4 и 5, оканчивающиеся исполнительными органами б и

7, причем нижний исполнительный орган 7 крепится на удлиненной консоли поворотного редуктора 5, образуя этим своеобразное окно для прохода угля верхнего исполнительного органа. На постели шарнирно укреплен дефлектор 8,.3р

1 на котором шарнирно закреплена опорная лыжа 9 с возможностью фиксации:

Йереставными осями 10, Для поворота дефлектора относительно постели служит домкрат 11, расположенный с "иль- 35 ной стороны дефлектора, также. шарнирно прикрепленный с одной стороны к постели, а другой - к дефлектору. Поворотные редукторы регулируются по мощности пласта посредством гидроцом- 1д кратов 12 и 13. Комбайн оснащен гидроприставкой 14.

Комбайн работает следующим образом., 45

При движении комбайна сверху вниз уголь от нижнего исполнительного орI вается и располагается внутри К.

Опорная лыжа 9 при этом фиксируется осью 10 в нужном положении, 2 ил.! гана его шнеком транспортируется от забоя к выработанному пространству и уходит вниз. Уголь от верхнего исполнительного органа по груди забоя, а затем по наклонному дефлектору движется в проем м комбайна и далее,, минуя нижний исполнительный орган, также уходит вниз. Так осуществляется раздельный отвод угля от обоих барабанов.

При хоце комбайна снизу вверх уголь от нижнего исполнительного органа уходит непосредственно вниз по груди, а путь угля от верхнего исполнительного органа возможен либо по дефлектору в проем ч, либо при сложенном дефлекторе непосредственно вниз по груди забоя.

На концевых участках лавы дефлектор с помощью своего домкрата 11 складывается и располагается внутри комбайна, при этом опорная лыжа фиксиру- ется осью 10 в нужном положении, Формула изобретения

Челноковый угольный комбайн для крутопадающих пластов, включающий постель, привод с двумя горизонтальными органами, размещенными по концам комбайна, и дефлектор, шарнирно закрепленный на постели„ о т л и ч а— ю шийся тем, что, с целью снижения трудоемкости работ на концевых операциях, дефлектор снабжен опорной лыжей, которая шарнирно закреплена на нем и установлена с возможностью фиксации.

1514925

Составитель А.Торопов.

Техред Л.Олийнык Корректор В,Кабаций

Редактор Е.Копча

Заказ б206/34 Тираж 449 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Я-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
