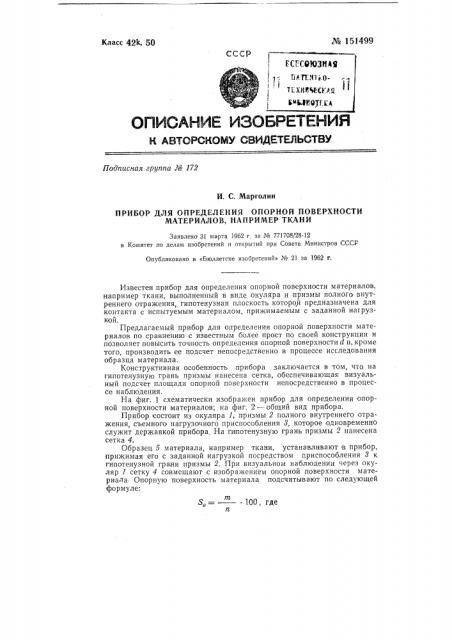

Класс 42k, 50 № 151499

Подписная группа № 172

И. С. Марголин

ПРИБОР ДЛЯ ОПРЕДЕЛЕНИЯ ОПОРНОЙ ПОВЕРХНОСТИ

МАТЕРИАЛОВ, НАПРИМЕР ТКАНИ

Заявлено 31 марта 1962 г за № 771708/28-12 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 21 за 1962 r.

S, = — 100, где п

Известен прибор для определения опорной поверхности материалов, например ткани, выполненный в виде окуляра и призмы полного внутреннего отражения, гипотенузная плоскость которой предназначена для контакта с испытуемым материалом, прижимаемым с заданной нагрузкой.

Предлагаемый прибор для определения опорной поверхности материалов по сравнению с известным более прост по своей конструкции и позволяет повысить точность определения опор ной поверхности d и, кроме того, производить ее подсчет непосредственно в процессе исследования образца материала.

Конструктивная особенность прибора заключается в том, что на гипотенузную грань призмы нанесена сетка, обеспечивающая визуальный подсчет площади опорной поверхности непосредственно в процессе наблюдения.

На фиг. 1 схематически изображен прибор для определения опорной поверхности материалов; на фиг. 2 — общий вид прибора.

Прибор состоит из окуляра 1, призмы 2 полного внутреннего отражения, съемного нагрузочного приспособления 8, которое одновременно служит державкой прибора. На гипотенузную грань призмы 2 нанесена сетка 4.

Образец 5 материала, например ткани, устанавливают в прибор, прижимая его с заданной нагрузкой посредством приспособления 8 к гипотенузной грани призмы 2. При визуальном наблюдении через окуляр 1 сетку 4 совмещают с изображением опорной поверхности материала Опорную поверхность материала подсчитывают по следующей формуле:

До jg/ggg

Яв — опорная поверхность материала в 11;о от его общей площади; т — число пересечений линий сетки, попавших на изображение волокон материала; n — общее число пересечений линий на сетке.

Предмет изобретения

Прибор для определения опорной поверхности материалов, например ткани, Вь!полнечный В Виде OK) ляра и призмы пОлнОГО ВнутреннеГО отражения, гипотенузная плоскость которой предназначена для контакта с испытуемым материалом, прижимасмым с заданной нагрузкой, отличающийся тем, что, с целью упрощения конструкции и повышения точности определения опорнои поверхности, на гипотенузную грань призмы нанесена сетка, обеспечиваюшая визуальный подсчет опорной поверхности непосредственно в проц:ссе наблюдения.
