Устройство для измерения параметров волнения

Устройство для измерения параметров волнения

Иллюстрации

Показать все

Реферат



Изобретение относится к средствам измерения параметров волнения открытой водной поверхности и позволяет повысить точность, надежность и снизить энергопотребление устройства в связи с тем, что источник напряжения нагрева выполнен в виде регулятора напряжения с электронным управлением. Устройство снабжено датчиком 1 температуры, закрепленным в верхней части струны 2, и двумя компараторами 6, 7, вход первого компаратора подключен к выходу блока преобразователя 4, выход - к управляющему входу второго компаратора 7, сигнальный вход второго компаратора 7 подключен к датчику 1 температуры, выход второго компаратора - к управляющему входу источника напряжения нагрева. При нагреве надводной части струны выше 100°С обеспечивается интенсивное испарение образующей пленки воды и исключается образование льда. Для автоматического поддержания требуемого перепада температур надводной и погруженной части используется датчик 1 температуры, компаратор 7 и управляемый источник 5 напряжения подогрева. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 G 01 С 13/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BT0PCKGMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И О НРЫТИЯМ

ПРИ ГННТ СССР

1 (21) 4350339/24-10 (22) 13.11.87 (46) 15.10.89. Бюл. У 38 (71) Харьковский филиал Всесоюзного научно-исследовательского и проектноконструкторского института по проблемам освоения нефтяных и газовых ресурсов континентального шельфа (72) В.А.Яценко (53) 528 ° 475(088.8) (56) Авторское свидетельство СССР

У 678313, кл. G Ol С 13/00 13 06 ° 77, Авторское свидетельство СССР

Р 1052869, кл. G 01 С 13/00,16.12.81. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ ВОЛНЕНИЯ (57) Изобретение относится к средствам измерения параметров волнения открытой водной поверхности и позволяет повысить точность, надежность н снизить энергопотребление устройства в связи с тем, что источник напряжеÄÄSUÄÄ 1515045 А1

2 ння нагрева выпогнен в виде регулятора напряжения с электронным управлением. Устройство снабжено датчиком

i температуры, эакреплечным в верхней части струны 2, и двумя компараторами б, 7, вход первого компаратора подключен к выходу блока 4 преобразователя, выход — к управляющему входу второго компаратора 7, сигнальный вход второго компаратора 7 подключен к датчику 1 температуры, выход второго компаратора — к управляющему входу источника напряжения нагрева. При нагреве надводной части струны выше

1ОО С обеспечивается интенсивное испарение образующей пленки воды и исключается образование льда. Для автоматического поддержания требуемого перепада температур надводной и погруженной части используется датчик

1 температуры, компаратор 7 и управляемый источник 5 напряжения подогрева. l ил.

1515045 формулаиэобретения

Составитель В,Сараханов

Техред Л.Олийнык Корректор О.Ципле

Редактор А.Ревин

Заказ 6215/40

Т р 683

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат " .атеит", r.Óæãîðîä, ул. Гагарина,101

Изобретение относится к гидрометеорологическим измерениям и может быть использовано для измерения параметров ветрового волнения открытой вод- 5 ной поверхности.

Цель изобретения — повьппение точности и надежности при снижении энергопотребления.

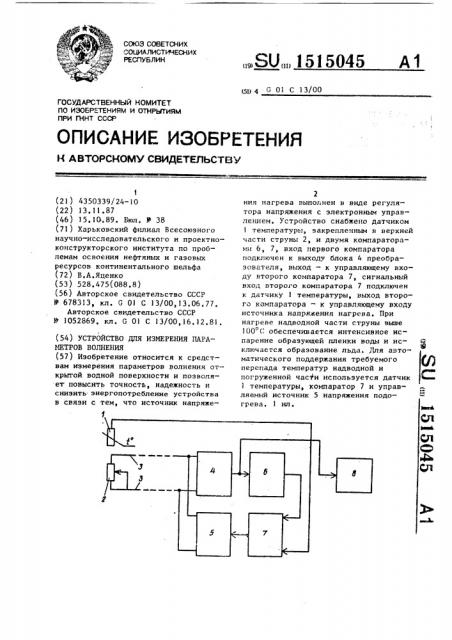

На чертеже изображена функциональная схема предлагаемого устройства.

Устройство содержит датчик 1 температуры струны, высокоомную беэокисную струну 2, соединенную линией 3 связи с блоком 4 формирования сигна15 ла, и источник 5 напряжения подогрева. Датчик 1 температуры закреплен в верхней надводной части струны 2, Устройство также содержит компараторы 6 и 7 и регистратор 8.

Устройство работает следующим образом.

Изменения сопротивления струны 2, вызванные волнением, преобразуются блоком 4 в электрический сигнал, который поступает на регистратор 8.

Напряжение с источника 5 напряжейия подогрева через линию 3 связи поступает на струну 2 и нагревает ее. При

30 нагреве надводной части струны вьппе

100 С (при этом температура погружено ной части не должна превьппать 100 С) обеспечивается интенсивное испарение образующей пленки воды и исключается 35 образование льда. Для автоматического поддержания требуемого перепада температур надводной и погруженной части используется датчик 1 температуры, компараторы 6 и 7 и управляе- 40 мый источник 5 напряжения подогрева.

При достижении температуры надводной части струны определенного значения вьппе 100 С (при значении коррелированного с ним значения температуры под- 45 водной части ниже 100 С) компаратор

7 выдает сигнал, отключающий напряжение подогрева. Таким образом, не допускается перегрев струны, что повышает точность измерений и приводит к снижению энергопотребления устройства.

Работа компаратора 7 происходит следующим образом. При подаче на его управляющий вход логического нуля ис",очник 5 напряжения подогрева включен, а при подаче логической единицы выходной сигнал отключает напряжение подогрева. Сигнал на управляющий вход компаратора 7 подается с выхода компаратора 6, вход которого соединен с выходом блока 4. Компаратор 6 настроен так, что напряжение логической единицы на его выходе будет при отсутствии волнения, а также при положительных полупериодах.волнения.

Таким образом, напряжение подогрева не будет подаваться на струну 2 при отсутствии волнения, а также при положительных полупериодах волнения, когда сопротивление датчика может достичь недопустимо малых значений.

Тем самым дополнительно снижается энергопотребление устройства и повышается его надежность.

Устройство для измерения параметров волнения, содержащее высокоомную безокисную струну, соединенную шиной связи с блоком формирования сигнала,, связанным с регистратором, и источнйк напряжения подогрева струны, о тл и ч а ю щ е е с я тем, что, с целью повьппения точности и экономичности, оно снабжено датчиком температуры струны, связанным с источником напряжения подогрева струны, выполненным с возможностью отключения, через введенный первый компаратор, и вторым компаратором, включенным между выходом блока формирования сигнала и соответствующим входом первого компаратора,
