Устройство для контроля структурной однородности химических волокон

Устройство для контроля структурной однородности химических волокон

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматическим устройствам для определения степени окрашивания текстильных материалов и оценки структурной однородности химических волокон. Целью изобретения является повышение точности контроля. Устройство содержит средства для периодического подкрашивания химического волокна, непрерывного фотометрирования, отсчета времени достижения аналоговым сигналом образцового сигнала, блок управления системой и блок управления цифровым индикатором. Структурную однородность химических волокон определяют по интервалу времени достижения аналоговым сигналом образцового сигнала, соответствующего заданной степени окраски эталонного образца, в процессе фотометрирования периодически подкрашиваемого образца химического волокна. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИ4ЕСНИХ

РЕСПУБЛИК (51) 4

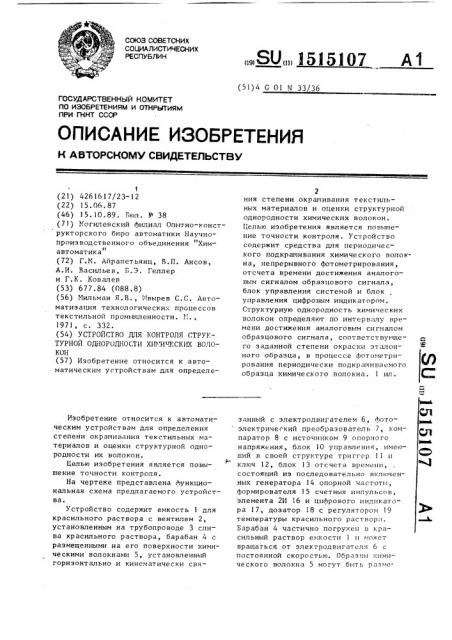

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPGKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР

1 1 (21) 4261617/23-12 (22) 15.06.87 (46) 15.10.89. Бюл. Р 38 (7!) Могилевский филиал Опытно-конструкторского бюро автоматики Научнопроизводственного объединения пХими автоматика (72) Г.N. Айрапетьянц, В.Л. Ансов, А.И. Васильев, I>.3. Геллер и Г.К. Ковалев (53) 677.84 (088.8) (56) Мильман Я.В., Ивырев С.С. Автоматизация технологических процессов текстильной промыщленности. М., 1971, с. 332. (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ СТРУКТУРНОЙ ОДНОРОДНОСТИ ХЕР;ИЯХСКИХ ВОЛОКОН (57) Изобретение относится к автоматическим устройствам для определеИзобретение относится к автоматическим устройствам для определения степени окращивания текстильных материалов и оценки структурной однородности их волокон.

Целью изобретения является повышение точности контроля.

На чертеже представлена функциональная схема предлагаемого устройства.

Устройство содержит емкость 1 для красильного раствора с вентилем 2, установленным на трубопроводе 3 слива красильного раствора, барабан 4 с размещенными на его поверхности химическими волокнами 5, установленный горизонтапьно и кинематически свя2 ния степени окрапливания текстильных материалов и оценки структурной однородности химических волокон.

Целью изобретения является повыщение точности контроля. Устройство содержит средства для периодического подкраиивания химического волокна, непрерывного фотометрирования, отсчета времени достижения аналоговым сигналом образцового сигнала, блок управления системой и блок управления цифровым индикатором.

Структурную однородность химических волокон определяют по интервалу времени достижения аналоговым сигналом образцового сигнала, соответствующего заданной степени окраски эталонного образца, в процессе фотометри— рования периодически подкращиваемого образца химического волокна. 1 ил. занный с электродвигателем 6, фотоэлектрический преобразователь 7, компаратор 8 с источником 9 опорного напряжения, блок 10 управления, имеющий в своей структуре триггер 1 и ключ 12, блок 13 отсчета времени, состоящий иэ последовательно включенных генератора 14 опорной частоты, формирователя 15 счетных импульсов, элемента 2И 16 и цифрового индикатора 17, дозатор 18 с регулятором 19 температуры красильного раствор».

Барабан 4 частично погружен в красильный раствор емкости 1 и может вращаться от электродвигателя 6 с постоянной скоростью. Образцы химического волокна 5 могут быть разме3 151510 щенн на барабане 4 в виде нескольких в п ков нитей ичи жгута, плоского куска или лент.о ткани и оптически связаны с фотоэлектрическим преобра5 зователем /. П"рвый вход компаратора

8 связан с внхздом Аотозлектрического преобразователя 7, второй вход соединен с источи:-псом 9 опорного напряжения, а выход подключен к первому lð

Ю входу блока 10 управления, второй вход которого подсоединен к шине

Пуск . Первый и второй входы триггера 11 являются первым и вторым входаtttt блока 10 уп эавления. Первый выход 15 триггера ll подключен к входу блока

13 отсчета времени, связанного с разрешающим входом элемента 2И 16.

Второй выход триггера 11 подсоединен к входу кл|о ta !?, первый, второй и 20 третий выходы которого являются первым, вторым t(третьим выходами блока 0 управ«ения и подключены соответственно к «ентитпо 2, дозатору 18 и электродвигателю 6. 25

УстройстElî для контроля структурной однородное и химических волокон работ ает следующим о бр аз ом.

На второй «ход Tpltt гера 11 с шины "Пуск" подается запуска1ощии им- 30 пульс, переводя его в противоположное состояние. В результате с вхо— да элемента 211 16 запрещающий сигнал снимается It счетные импульсы с выхода генератора 14 опорной ч стоты через формирователь 15 c÷åòttttõ импульсов начинают поступать на счетные декады ниАрового индикатора 17, обеспечивая отсчет измеряемого интервала врс tBtttt 40

Одновременно с запуском с другого выхода триггера 11 подается напряжение на ключ 12, цепь питания вентиля 2, электродвигателя 6 и доз атора 18 замнк,-.ется, в результате чего 45 вентиль 2 закрывается, электродвигатель 6 II,"÷ètt,.tåò вращать барабан

4 с постоянной скоростью, а дозатор

18 выдает в емкость 1 дозу красильного раствора. 50

При вращении барабана 4 закрепленный на пем образец контролируемого волокна 5 псриздически смачивается красильны.1 раствором., Скорость вращения барабана 4 устанавливается такой, чтобы «о окна 5 успели слегка . подсохнуть сна дружи, прежде чем попадут в зону Аот зметрирования, что позволя ет из бе кат ь реАлексных я вл е7 4 ний при Аотометрировании. Под воздействием красильного раствора волокна 5 начинают практически непрерывно изменять окраску, в результате чего на выходе фотоэлектрического преобразователя 7 появляется напряжение, скорость изменения которого зависит от степени окрашивания волокна 5 в контролируемом образце.

В момент достижения сигналом фотометрирования уровня, заданного источником .

9 опорного напряжения, на выходе компаратора 8 появляется сигнал, возвращающий триггер 11 в исходное состояние, в результате чего ключ 12 размыкает цепь питания дозатора 18 (разрешая его загрузку новой порцией красильного раствора), вентиля 2 (открывая его дпя слива отработанного красильного раствора) и электродвигателя 6 (отключая его и тем r.àtttì прекращая вращение барабана 4 ). На входе элемента 2И 16 появляется сигнал, запрещающий поступление счетных импульсов tta вход цифрового индикатора

17, иа котором отображается поступившее количество счетных импульсов, а следовательно, интервал времени, соответствующий времени достижения аналоговым сигналом с волокон 5 образца от нулевого значения до заданной степени поглощения красителя. Структурную однородность химических волокон определяют путем сравнения интервалов времени, полу- ченных при фотометрировании образцов, изготовленных из разных химических волокон.

Формула изобретения

Устройство для контроля структурной однородности химических волокон, содержащее средство для окрашивания волокон красильным раствором с вентилем, установленным на трубопроводе стива раствора, Аотоэлектрический преобразователь, выход которого подключен к первому входу компаратора, источник опорного напряжения, подсоединенный к второму входу компаратора, блок управления, первый вход которого связан с выходом компаратора, второй вход подключен к шине "Пуск", первый, второй и третий выходы подсоединены соответственно к вентилю, электродвигателю и входу дозатора с регулятором темпе! 5151 ратуры красильного раствора, о т л ич а ю щ е е с я тем, что, с целью повышения точности контроля, оно имеет блок отсчета времени блок уп5 равления содержит триггер и ключ, а средство для окраиивания волокон выполнено в виде барабана с размещенным на его поверхности химическим волокноы, установленного горизонталь- 1О но, кйнематически связанного с электродвигателем и частично погруженного

П7 6 в красильный раствор, причем первый и второй входы триггера являются соответственно первым и вторым входами блока управления, первый и второй выходы триггера связаны соответственно с входом блока отсчета времени и входом ключа, первый, второй и третий выходы которого являются первым, вторым и третьим выходами блока управления.
