Реферат



Изобретение относится к системам топливоподготовки судовых двигателей и может быть использовано в установках для приготовления смесей топлив и водотопливных эмульсий для дозирования компонентов смеси. Цель изобретения - повышение надежности работы регулятора. Регулятор расхода содержит дроссель 2 установленные последовательно камеру постоянного давления 3 и регулятор давления "до себя" 4, а также сбросный канал 5 и дроссель 6. Применение регулятора позволяет повысить надежность и стабильность его работы при любых расходах жидкости. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„ 1 G 05 D 7/01

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОЧНРЫТИЯМ

ПРИ ГКНТ СССР

К АSTOPCKOMY СВИДЕТЕЛЬСТВУ (21) 4365684/24-24 (22) 20. 01.88 (46) 15. 10.89. Бюл. 11- 38 (72) В.А. Владимиров (53) 621-525(088.8) (56) Патент Японии Ф 52-28959, кл. С 05 D 11/13, 1977.

Богданович Л. Б. Гидравлические приводы в машинах. И.-Киев: Машгиз, 1962, с. 55, реп. 401. (54) РЕГУЛЯТОР РАСХОДА ЖИДКОСТИ (57) Изобретение относится к системам топливоподготовки судовых двига„„Я0„„1515149 А 1 телей и может быть использовано в установках для приготовления смесей топлив и водотопливных эмульсий для дозирования компонентов смеси. Цель изобретения — повышение надежности работы регулятора, Регулятор расхода содержит дроссель 2, установленные последовательно камеру постоянного давления 3 и регул."тор давления "до себя".4, а также сбросный канал 5 и дроссель 6, Применение регулятора позволяет повысить надежность и стабильность его работы при любых расходах жидкости, 3 ил.

1515149

30 лей, 35

45

Изобретение относится к системам топлиноподготовки судовых двигателей и может быть использовано в установках для приготовления смесей топлива 5 и водотопливных эмульсий для дозирования компонентов смеси, Целью изобретения является повышение надежнос ти работы регулятора расхода жидкости, 1О

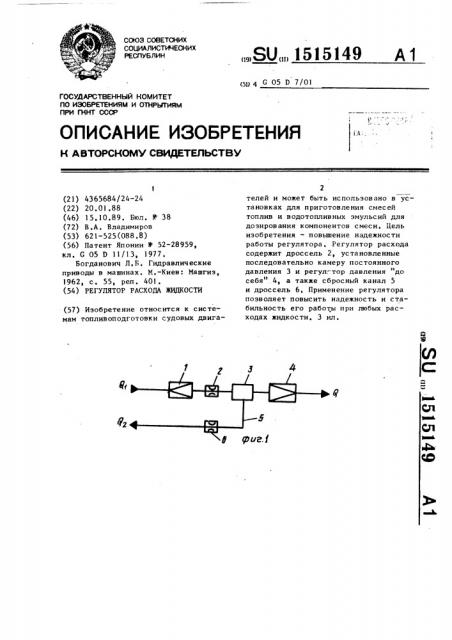

На фиг. 1 представлена принципиальная схема регулятора расхода жид.— кости; на фиг ° 2 — характеристики дросселей; на фиг, 3 — характеристика регулятора расхода, 15

Регулятор расхода жидкости содержит регулятор 1 давления "после себя" соединенный своим выходом с дросселем 2, а также камеру 3 постоянного давления и регулятор 4 давления "до себя, размещенные последовательно после дросселя 2, и отвод 5 иэ камеры постоянного давления каналом с дросселем 6, Регулятор расхода жидкости работает следующим образом.

Жидкость из резервуара насосом или самотеком подается на вход регулятора 1 давления, поддерживающего постоянное давление перед дросселем

2, а затем через дроссель 2 поступает в камеру 3, в к. торон постоянное давление поддерживается рагулязороь:

4 давления, Давление U камере 3 ниже давления перед дросселем 2, Количество жидкости, поступающей в камеру 3, определяется по формуле где р,; коэффициент расхода при истечении через дроссель 2;

f — площадь сечения отверстия

1 дрос с еля 2; ускорение силы тяжести;

Р,, P — давление перед дросселем 2 и эа ним соотнетственно; плотность жидкости.

Из Kaìåры 3 часть жидкостH по каналу 5 с дросселем 6 отводится обратно н резервуар н количестве, определяемом tto формуле с „= сс Е P, (2) где t<, — коэффициент расхода при истечении через дроссель 6;

f — площадь <-ечения отверстия др лгсе:ta 6, Остальная жидкость через регулятор

4 давления поступает к потребителю н количестве Q=Q,-Q =À Ðt -P -В, P — постоянные величины, Таким образом, подача жидкости к потребителю однозначно определяется значением давления Р, перед дросселем 2.

Как видно из характеристик дросселя 2 Q „= tp(P ) и дросселя 6

=f (Р,), представленных на фиг. 2, осуществление возврата части жидкости иэ камеры 3 позволяет исключить наиболее крутой участок характеристики Q,=tP(P, ) и получить практически линейную харякте; стику регулятора расхода O=F (i, t, яр; tcтянлеиную на фиг, 3.

Применение рс гуляторя расхода позволит повысить надежность и стабильность работы рег улятора нри любых расходах жидкости, что, н свою очередь, при использовании егo и установках для приготовления смес.ей топлива и водотои.гпниых эмульсий позволяет более точнс дозировать компоненты смеси и тем самым поддерживать оизимяльньй рож t работы потребитеФ о р м у л а и з о б р е т е н и я

Регулятор расходы жидкости, со11 держащий регулятор давления после себя", к которому подведен канал входа регулятора, соединенный своим выходом с входом дросселя, о т л и ч а ю шийся тем, что, с целью повышения надежности работы, регулятор расхода снабжен камерой постоянного давления и регулятором давления "до себя", причем выход дросселя подсоединен к входу камеры постоянного давления, выход которой соединен с входом регулятора давления до себя, выход которого янляется каналом выхода регулятора, а другой выход камеры постоянного давления подсоединен к кянялу сброся, на котором установлен дроссель, причем все установленные н регуляторе дроссели имеют постоянное проходное с ечение.

1515149 фиг 3
