Устройство для логической обработки изображений объектов

Устройство для логической обработки изображений объектов

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматике. Цель изобретения состоит в повышении быстродействия устройства. Это достигается путем параллельной логической обработки всех элементов устройства, что обеспечивается введением второго счетчика, дешифратора, триггеров второй группы и мультиплексора. 1 ил.

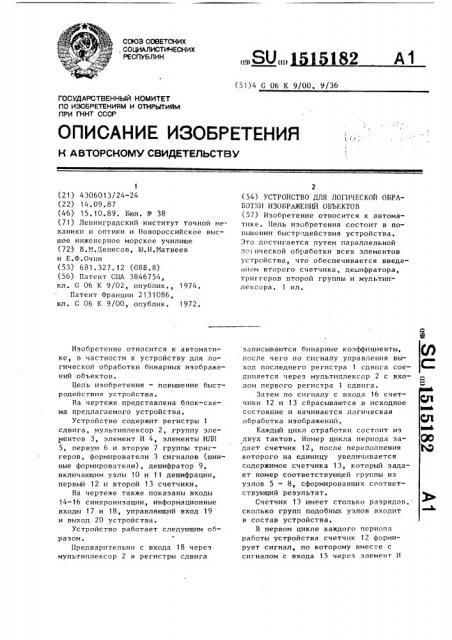

СОЮЗ СОВЕТСКИХ . СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) 182 А1 (51)4 С 06 К 9/00, 9/36

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4306013/24-24 (22) 14.09,87 (46) 15. 10.89 ° Бюл. ¹ 38 (71) Ленинградский институт точной механики и оптики и Новороссийское высшее инженерное морское училище (72) В.И.Денисов, Ю.H.Ìàòâååâ и Е.Ф.Очин (53) 681.327 12 (088.8) (56) Патент США 3846754, кл. G 06 К 9/02, опублик., 1974.

Патент Франции 2131086, кл ° G 06 К 9/00, опублик, 1972.

Изобретение относится к автоматике, в частности к устройству для логической обработки бинарных изображений объектов.

Цель изобретения — повышение быстродействия устройства.

На чертеже представлена блок-схема предлагаемого устройства °

Устройство содержит регистры 1 сдвига, мультиплексор 2, группу элементов 3, элемент И 4, элементы ИЛИ

5, первую 6 и вторую 7 группы триггеров, формирователи 3 сигналов (шинные формирователи), дешифратор 9, включающим узлы 10 и 11 дешифрации, первый 12 и второй 13 счетчики.

На чертеже также показаны входы

14-16 синхронизации, информационные входы 17 и 18, управляющий вход 19 и выход 20 устройства.

Устройство работает следующим образом.

Предварительно с входа, 18 через мультиплексор 2 в регистры сдвига

2 (54) УСТРОЙСТВО ДЛЯ ЛОГИЧЕСКОЙ ОБРАБОТКИ ИЗОБРАЖЕНИЙ ОБЪЕКТОВ (57) Изобретение относится к автоматике. Цель изобретения состоит в повышении быстродействия устройства.

Это достигается путем параллельной ло> ической обработки всех элементов устройства, что обеспечивается введе>нем второго счетчика, дешифратора, триггеров второй группы и мультиплексора ° 1 ил. записываются бинарные коэффициенты, после чего по сигналу управления выход последнего регистра 1 сдвига соединяется через мультиплексор 2 с входом первого регистра 1 сдвига.

Затем по сигналу с входа 16 счетчики 12 и 13 сбрасываются в исходное состояние и начинается логическая обработка изображений, Каждый цикл отработки состоит из двух тактов. Номер цикла периода задает счетчик 12, после переполнения которого на единицу увеличивается содержимое счетчика 13, который задает номер соответствующей группы из узлов 5 — 8, сформировавших соответствующий результат.

Счетчик 13 имеет столько разрядов, сколько групп подобных узлов входит в состав устройства.

В первом цикле каждого периода работы устройства счетчик 12 формирует сигнал, по которому вместе с сигналом с входа 15 через элемент И

1515182

4 формируется стробирующий сигнал для дешифратора 9.

Дешифратор 9 вырабатывает сигнал разрешения выдачи результата иэ со5 ответствующего триггера 7, а также осуществляет загрузку н соответствующий триггер 6.

С выхода каждого элемента И 3 результат логической операции поступает как на информационный вход соответствующего триггера 6, так и на его вход синхронизации через элемент

ИЛИ 5.

Таким образом, промежуточные ре зультаты вычислений будут формироваться.в триггерах 6 в первом такте работы устройства.

Во втором такте по синхросигналу с входа 14 производится перепись содер- 20 жимого триггеров 6 н соответствующие триггеры 7, а также сдвиг бинарных коэффициентов в регистрах 1 на один отсчет °

Кроме того, предусмотрена адаптив- 25 ная смена бинарных коэффициентов, которая реализуется путем подключения выхода последнего регистра 1 через мультиплексор 2 к входу первого регистра 1. 30 формула изобретения

Устройство для логической обработки изображений объектов, содержащее регистры сдвига, последовательно сое35 диненные между собой, входы управления сдвигом которых являются первым синхронизирующим входом устройства, элементы И группы, один вход которых является информационным входом ус" 40 тройства, другой — вторым синхронизирующим входом устройства, а выходы соединены с одними входами соответствующих элементов ИЛИ и с информационными входами соотнетствующих триг-,45 герон первой группы, первый счетчик, счетный вход которого подключен к первому синхронизирующему входу устройства, элемент И, один вход которого соединен с вторым синхронизирующим входом устройства, а другой под-! ключен к первому выходу первого счетчика, и формирователи сигналов, о тл и ч а ю щ е е с я тем, что, о целью повышения быстродействия устройства, в него введены второй счетчик, счетный вход которого соединен с вторым выходом первого счетчика, нулевой вход является третьим синхронизирующим нходом устройства, соединенным с нулевым входом первого счетчика, дешифратор, информационный вход которого подключен к выходу второго счетчика, синхронизирующий вход — к ныхопу элемента И. а выходы соединены с другими входами соответствующих элементов ИЛИ и с одними входами соответствующих формирователей сигналов, выходы которых являются информационным выходом устройства, триггеры второй группы, информационные входы которых соединены с прямыми выходами соответствующих триггеров первой группы, синхрониэирующие входы подключены к первому синхронизирующему входу устройства, а выходы соединены с другими входами соответствующих формирователей сигналов, мультиплексор, первый информационный вход которого подключен к выходу последнего регистра сдвига, второй информационный. вход является вторым информационным входом устройства, управляющий вход— управляющим входом устройства, а выход соединен с третьим входом первого элемента И группы и с информационным входом первого регистра сднига, при этом выходы регистров сдвига подключены к третьему входу соответствующих элементов И группы, а выходы элементов ИЛИ соединены с синхронизирующими входами соответствующих триггеров первой группы.

1515182
