Реферат

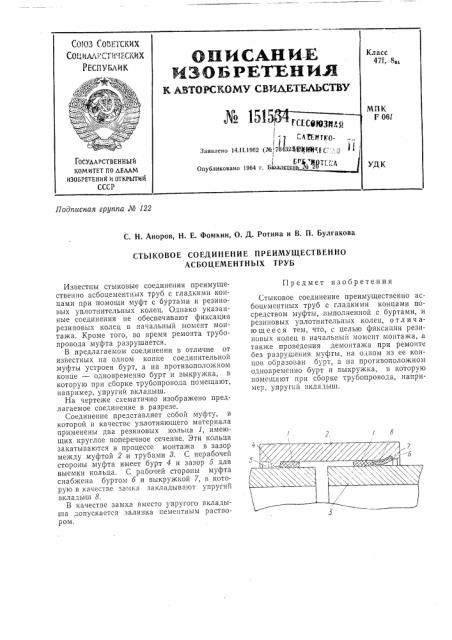

С0| З СОВЕТСКИХ

ЯО ||А 1, т У;|оСЦ ч

ОЕС||УБАИК

ОПИСАН

ИЗОЬРЕТБ № 1515

Класс

47f, 8в, М||К

F 061 (Заявлено 14.11.1962 (№

ГОСУДАРСТВЕННЫ И

КОМИТЕТ ПО ДЕЛАМ изОБРетении и ОткРытий

СССР

УДК

Опубликовано 1964 r. Б

Подписная группа № 122

С. Н. Аноров, H. Е. Фомкин, О. Д. Ротина и В. П. Булгакова

СТЪ|КОВОЕ СОЕДИНЕНИЕ ПРЕИМУЩЕСТВЕНHO

АСБОЦЕМЕНТНЪ|Х ТРУБ

Предмет изобретения

2, Известны стыковые соединения преимуществен 10 асбоцементных труб с гладкими концами при помощи муфт с буртами и резиновых уплотнительных колец. Однако указанные соединения не обеспечивают фиксации резиновых колец в начальный момент монтажа. Кроме того, во время ремонта трубопровода муфта разрушается.

B предлагаемом соединении в отличие от известных па одном конце соединительной муфты устроен бурт, а на противоположном конце — одновременно бурт и выкружка, в которую при сборке трубопровода помещают, например, упругий вкладыш.

На чертеже схематично изображено предлагаемое соединение в разрезе.

Соединение представляет собой муфту, в которой в качестве уплотняющего материала применены два резиновых кольца 1, имеющих круглое поперечное сечение. Эти кольца закатываются в процессе монтажа в зазор между муфтой 2 и трубами 8. С нерабочей стороны муфта имеет бурт 4 и зазор б для выемки кольца. С рабочей стороны муфта снабжена буртом б и выкружкой 7, в которую в качестве замка закладывают упругий вкладыш 8.

B качестве замка вместо упругого вкладыша допускается заливка цементным раствором.

Стыковое соединение преимущественно асбоцементных труб с гладкими концами посредством муфты, выполненной с буртами, и резиновых уплотнительных колец, о т л и ч аю щ е е с я тем, что, с целью фиксации резиновых колец в начальный момент монтажа, а также проведения демонтажа при ремонте без разрушения муфты, на одном из ее концов образован бурт, а на противоположном одновременно бурт и выкружка, в которую помещают при сборке трубопровода, например, упругий вкладыш.
