Устройство для дистанционного питания ретрансляторов систем передачи информации

Устройство для дистанционного питания ретрансляторов систем передачи информации

Иллюстрации

Показать все

Реферат



Изобретение относится к передаче информации и может быть использовано в других областях техники, где необходимо контролировать целостность кабельных линий связи и осуществлять дистанционное электропитание аппаратуры необслуживаемых сооружений. Цель изобретения - повышение надежности работы. Устройство содержит узел 1 связи, магистральный воздуховод 2, необслуживаемый ретрансляционный пункт (НРП) 3. Узел 1 связи содержит компрессорную станцию 5, блок 6 управления работой компрессора, блок 7 контроля за давлением в кабеле, блок 8 отображения. НРП 3 содержит приемопередатчик 4 и аккумуляторные батареи (АБ) 12. Для достижения цели в НРП 3 введены турбоэлектрогенератор 9, коммутатор 10 и блок 11 подзарядки АБ 12. В аварийном режиме, при механическом повреждении корпуса воздуховода 2, выработка электроэнергии турбоэлектрогенератором 9 либо полностью прекращается, либо значительно снижается из-за утечки сжатого воздуха. Напряжение на выходе стабилизатора напряжения коммутатора 10 падает, что приводит к началу разряда АБ 12. При этом не нарушается работоспособность НРП 3 по другим примыкающим каналам, повышается достоверность информации об аварии, осуществляется защита кабеля от проникновения влаги и других неблагоприятных факторов. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (11) (11 4 Н 04 В 9/00, 3/44 ДГЩ@.1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ л ! !

Я

С:

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 4363709/24-09 (22) 08.12.87 (46) 15.10.89. Бюл. № 38 (72) В.А„ Буравлев и П.К. Павнитьев (53) 621.396.6(088.8) (56) Бушуев В.М. и др. Электропитание аппаратуры систем передачи. M.:

Связь, 1979, с. 104.

Архангельский Г.P. и др. Содержание кабелей связи под давлением. М.:

Связь, 1962, с. 123. (54) УСТРОЙСТВО ДЛЯ ДИСТАНЦИОННОГО

ПИТАНИЯ РЕТРАНСЛЯТОРОВ СИСТЕМ ПЕРЕДАЧИ ИНФОРМАЦИИ (57) Изобретение относится к передаче информации и может быть использовано в других областях техники, где необходимо контролировать целостность кабельных линий связи и осуществлять дистанционное электропитание аппаратуры необслуживаемых сооружений. Цель изобретения — повышение надежности работы. Устройство содержит узел 1 связи, магистральный воздуховод 2, 2 необслуживаемый ретрансляционный пункт (НРП) 3. Узел 1 связи содержит компрессорную станцию 5, блок 6 управления работой компрессора, блок 7 контроля за давлением в кабеле, блок

8 отображения. НРП 3 содержит приемопередатчик 4 и аккумуляторные батареи (АБ) 12. Для достижения цели в НРП 3 введены турбоэлектрогенератор 9, коммутатор 10 и блок 11 подзарядки Ab

12. В аварийном режиме, при механическом повреждении корпуса воздуховода 2, выработка электроэнергии турбоэлектрогенератором 9 либо полностью прекращается, либо значительно снижается из-за утечки сжатого воздуха.

Напряжение на выходе стабилизатора напряжения коммутатора 10 падает, что приводит к началу разряда АБ 12. При этом не нарушается работоспособность

НРП 3 по другим примыкающим каналам, повышается достоверность информации об аварии, осуществляется защита кабеля от проникновения влаги и других неблагоприятных факторов. 3 ил.

1515377

Изобретение относится к передаче информации и может быть использовано в других областях техники, где необходимо контролировать целостность кабельных линий связи и осуществлять дистанционное электропитание аппаратуры необслуживаемых сооружений.

Цель изобретения — повышение надежности работы.

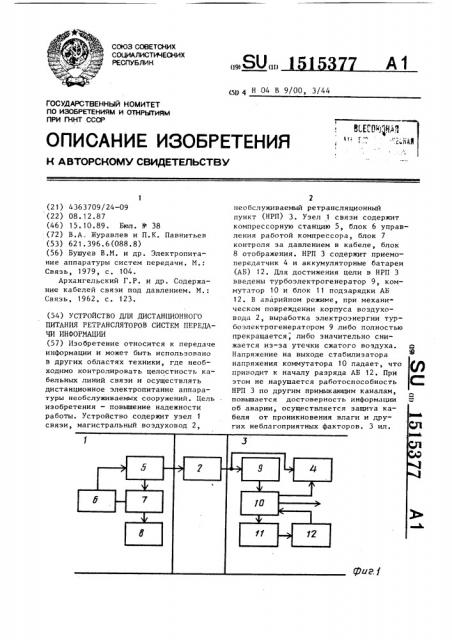

На фиг. 1 дана структурная схема устройства для дистанционного питания ретрансляторов систем передачи информации; на фиг. 2 — схема магистрального воэдуховода; на фиг.3— схема коммутатора.

Устройство содержит узел 1 связи, магистральный воздуховод 2, необслуживаемый ретрансляционный пункт 3, приемопередатчик 4, компрессорную станцию 5, блок 6 управления работой компрессора, блок 7 контроля за давлением в кабеле, блок 8 отображения, турбоэлектрогенератор 9, коммутатор 10, блок 11 подзарядки аккумуляторов, аккумуляторные батареи

12, полость 13 прямого воэдуховода, полость 14 обратного воздуховода и кабель 15.

Коммутатор 10 (фиг.3) содержит резисторы 16-27, диоды 28-32, транзисторы 33 и 34, емкость 35 и индуктивность 36.

Устройство работает следующим образом.

Компрессорная станция 5 узла 1 связи подает сжатый и осушенный воз-,, дух в магистральный воздуховод 2 (в полость 13 прямого воздуховода). По магистральному воздуховоду 2 сжатый воздух поступает в турбоэлектрогенератор 9 необслуживаемого ретрансляционного пункта 3, приводя во вращение его ротор. В результате на выходе турбоэлектрогенератора 9 вырабатывается электроэнергия постоянного тока, используемая в дальнейшем для питания приемопередатчика 4 и для подзаряда аккумуляторных батарей 12.

После турбоэлектрогенератора 9 отработанный воздух, имеющий давление несколько выше атмосферного, подается снова в магистральный воэдуховод

2 (в полость 14 обратного воздуховода), осуществляя поддержание постоянных параметров окружающей кабель

15 среды. В установившемся режиме функционирования системы получаемое на выходе стабилизатора напряжение (точки а, Б ) коммутатора 10 несколько выше напряжения аккумуляторных батарей 12. Это обеспечивает питание приемопередатчика 4 эа счет энергии, вырабатываемой турбоэлектрогенератором 9, а также аккумуляторньм батарей

12 через блок 11. Кроме того, сигнал телесигнализации выдается для нормальной работы системы дистанционного питания.

При механическом повреждении корпуса магистрального воздуховода 2 происходит и механическое повреждение кабеля 15, расположенного в полости 14 обратного воздуховода. В данном аварийном режиме выработка электроэнергии турбоэлектрогенератором 9 либо полностью прекращается (полный порыв), либо значительно снижается из-за утечки сжатого воздуха (при повреждении корпуса магистрального воэдуховодов 2). Напря— жение на выходе стабилизатора напряжения (а,b) коммутаутора 10 падает, что приводит к началу разряда аккуму,ляторных батарей 12 через резисторы

22 и 23 и диоды 30 и 31, Диоды 28 и 29 коммутатора 10 осуществляют электрическую развязку выхода стабилизатора напряжения и шин питания.

Сигнал о начале аварийного режима в разряде аккумуляторных батарей 12 выдается схемой контроля (на транзисторе 34) в блок телесигпалиэации системы передачи информации. При этом не нарушается работоспособность необслуживаемого ретрансляционного пункта 3 по другим примыкающим каналам связи, повышается достоверность информации об аварии (одновременное повышение расхода воздуха и разряд аккумуляторных батарей 12), осуществляется защита кабеля от проникновения влаги и других неблагоприятных факторов.

Формул а изобретения

Устройство для дистанционного питания ретрансляторов систем передачи информации, содержащее на узле связи компрессорную станцию, управляющий вход которой соединен с выходом блока управления работой компрессора, выход анализа компрессорной станции через блок контроля эа давлением в кабеле соединен с входом блока отображения, другой выход блока контроля за давлением в кабеле соединен с вхо1515377 дом блока управления работой компрессора, выхЬд компрессорной станции через магистральный воэдуховод соединен с необслуживаемым ретрансляционным

5. пунктом, содержащим приемопередатчик и аккумуляторные батареи, о т л и— ч а ю щ е е с я тем, что, с целью повышения надежности работы, введены последовательно соединенные турбоэлек 10 трогенератор, коммутатор и блок подзарядки аккумуляторов, причем выход аккумуляторных батарей соединен с вховходом коммутатора, выход которого соединен с входом питания приемо-передатчика, электрический вход которого соединен с выходом кабеля магистрального воздуховода, причем вход турбоэлектрогенератора соединен с выходом магистрального воэдуховода, при этом магистральный воэдуховод выполнен из непроводящего электрический ток материала, внутри которого в полости обратного воздуховода проложен кабель, а выход телесигнализации коммутатора является выходом необслуживаемого ретрансляционного пункта.
