Класс 81е, 4
М 15156

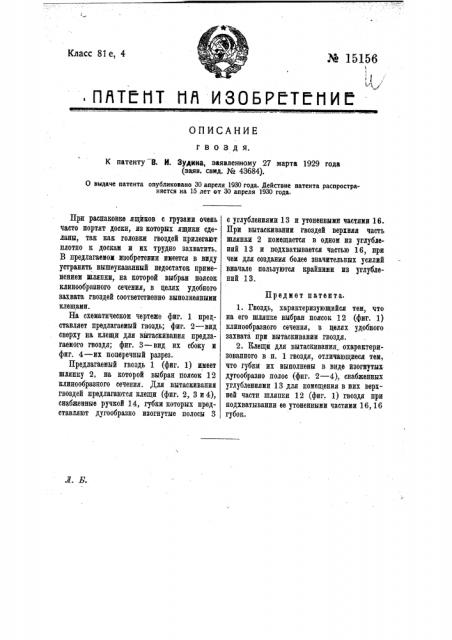

; ) ПЯТЙНТ НЯ ИЗОБР :ТОНИЙ
ОПИСАНИЕ г в о з д я.
К патенту В. И. Зудина, заявленному 27 марта 1929 года (ваяв. свид. № 43684).
О выдаче патента опубликовано 30 апреля 1930 года. Действие патента распространяется на 15 лет от 30 апреля 1930 года.
При распаковке ящиков с грузами очень ( часто портят доски, из которых ящики сделаны, так как головки гвоздей прилегают плотно к доскам и их трудно захватить.
В предлагаемом изобретении имеется в виду устранить вышеуказанный недостаток применением шляпки, на которой выбран поясок клинообразного сечения, в целях удобного захвата гвоздей соответственно выполненными клещами.
На схематическом чертеже фиг. 1 представляет предлагаемый гвоздь; фиг. 2 — вид сверху на клещи для вытаскивания предлагаемого гвоздя; фиг. 3 — вид их сбоку и фиг. 4 — их поперечный разрез.
Предлагаемый гвоздь 1 (фиг. 1) имеет шляпку 2, на которой выбран поясок 12 клинообразного сечения. Для вытаскивания гвоздей предлагаются клещи (фиг. 2, 3 и4), снабженные ручкой 14, губки которых представляют дугообразно изогнутые полосы 3 с углублениями 13 и утоненными частями 16.
При вытаскивании гвоздей верхняя часть шляпки 2 помещается в одном из углублений 13 и подхватывается частью 16, при чем для создания более значительных усилий вначале пользуются крайними из углублений 13.
Предмет патента.
1. Гвоздь, характеризующийся тем, что на его шляпке выбран поясок 12 (фиг. 1) клинообразного сечения, в целях удобного захвата при вытаскивании гвоздя.
2. Блещи для вытаскивания. охарактеризованного в п. 1 гвоздя, отличающиеся тем, что губки их выполнены в виде изогнутыхдугообразно полос (фиг. 2 — 4), снабженных углублениями 13 для помещения в них верхней части шляпки 12 (фиг. 1) гвоздя при подхватывании ее утоненными частями 16, 16 губок.
