Класс В 62mI 63k, 4 № 15!577 (()tQ 11 (1 ° !
I (. (l 1.. ;1 с,, 6 " Юр „
I

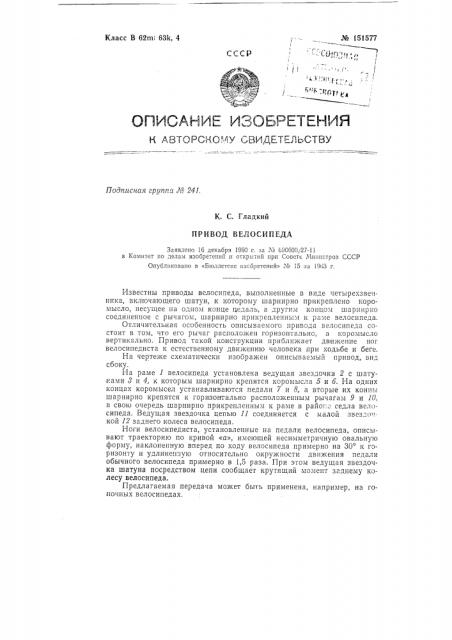

ОГ1ИСАНИЕ ИЗОБРЕТЕНИЯ
H АБТQPCl
Подписная группа 9 241.
К. С, Гладкий
ПРИВОД ВЕЛОСИПЕДА
Заявлено 16 декабря 1950 г. за М 000000727-11 в Комитет по делам изобретений и открытий при Совете Миппстров СССР
Опубликовано в «Б|оллетсие изобретений» ¹ 15 за 19II3 г.
Известны приводы велосипеда, выполненные в виде четырехзвенника, включающего шатун, к которому шарнирно прикреплено коромысло, несущее на одном конце педаль, а другим концом шарнир Io соединенное с рычагом, шарнирно прикрепленным к раме велосипеда.
Отличительная особенность описываемого привода велосипеда состоит в том, что его рычаг расположен горизонтально, а коромысло
BBPTHKH IbHo. ПРивоД TBKQH KDHcTDQKIIHH пРиолижает Движение велосипедиста к естественному движению человека при ходьбе и беге.
На чертеже схематически изображен описываемый привод, вид сбоку.
На раме 1 велосипеда установлена ведущая звездочка 2 с шатунами 8 и 4, к которым шарнирно крепятся коромысла 5 и б. На одних концах коромысел устанавливаются педали 7 и 8, а вторые их конпы шарнирно крепятся к горизонтально расположенным рычагам 9 и 10, в сво1о очередь шарнирно прикрепленным к раме в райо седла велосипеда. Ведущая звездочка цепью П соединяется с малой звездочкой 12 заднего колеса велосипеда.
Ноги велосипедиста, установленные на педали велосипеда, описывают траекторию по кривой «а», имеющей несимметричную овальную форму, наклоненную вперед по ходу велосипеда примерно на 30 к горизонту и удлиненную относительно окружности движения педали обычного велосипеда примерно в 1,5 раза. При этом ведущая звездочка шатуна посредством цепи сообщает крутящий момент заднему колесу велосипеда.
Предлагаемая передача может быть применена, например, на гоночных велосипедах. № 151577
Предмет изобретения
Составитель М. А, Хесин
Техред Т. П. Курилко
Корректор О. Тюрина
Редактор Л. М. Струве
Поди. к печ. 5/VII — 63 г. Формат бум. 70 X 108г/m Объем 0,18 изд. л.
Зак. 1693/1 Тираж 850 Цена 4 коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4.
Типография, пр. Сапунова, 2.
Привод велосипеда, выполненный в виде четырехзвенника, содержащего шатун с ведущей звездочкой, к которому шарнирно прикреплено. коромысло, несущее на одном конце педаль, а другим концом шарнирно соединенное с рычагом, так же шарнирно прикрепленным к раме велосипеда, отличающийся тем, что, с целью приближения движения ног велосипедиста к естественному движению человека при ходьбе и беге, рычаг расположен горизонтально, а коромысло вертикально.
