Устройство для анестезии

Устройство для анестезии

Иллюстрации

Показать все

Реферат



Изобретение относится к медицине, в частности к оториноларингологии. Цель - обеспечение быстрого и полноценного обезболивания задней стенки носоглотки при аденоидэктомии. Устройство для анестезии выполнено в виде стержня 1 с острым рабочим концом 2 и канюлей 3 на конце, противоположном рабочему, и двумя дополнительными стержнями 4 и 5 с острыми рабочими концами, противоположные рабочие концы которых соединены параллельно между собой и подсоединены к канюле 3. Рабочие концы стержней 1, 4, 5 разведены между собой под острым углом и соединены между собой ребрами жесткости 8, выполненными разной длины, размещенными на расстоянии друг от друга, причем стержни изогнуты дважды, а на рабочем конце стержней установлены с возможностью перемещения вдоль их оси полихлорвиниловые трубки 9, которые с одной стороны упираются в ребра жесткости, с другой оставляют свободными острые рабочие концы стержней, причем трубки соединены тягами с канюлей. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 А 61 М;5/"32

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

Е.; з ., ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4303537/28-14 (22) 13.07.87 (46) 23.10.89. Бюл. ¹ 39 (75) Ш. M. Камалов (53) 615.472.5(088.8) (56) Медицинские инструменты, приборы, аппараты и оборудование. Каталог. Оториноларингология. Кн. 4, Минздрав СССР, с. 52, фиг. 08 — 59. (54) УСТРОЙСТВО ДЛЯ АНЕСТЕЗИИ (57) Изобретение относится к медицине, в частности к оториноларингологии. Цель обеспечение быстрого и полноценного обезболивания задней стенки носоглотки при аденоидэктомии. Устройство для анестезии выпопнено в виде стержня 1 с острым рабочим концом 2 и канюлей 3 на конце, проти„„Я0„„1516117 А 1

2 воположном рабочему и двумя дополнительными стержнями 4 и 5 с острыми рабочими концами, противоположные рабочие концы которыми соединены параллельно между собой и подсоединены к канюле 3. Рабочие концы стержней 1, 4, 5 разведены междл собой по1 острым углом и соединены между собой ребрами жесткости 8, выполненными разной длины, размещенными на расстоянии друг от друI3, причем стержни изогнуты дважды, а на рабочем конце стержнеи установлены с возможностью перемещения вдоль Нх оси полиллорвиниловые трубки 9, которые с одной стороны упираются в ребра жесткости, с другой оставляют свободными острые рабочие концы стержней, причем трубки соединены тягалIH с канн лей. ил.

1516117

Фо р,ч ула из об ре тен ия

Сосганигель Г. Фрог(ова

Р«.((>к>ор М планар Т«креп И Верее Корректор. 1 Патой

3;>>,;>а h31 li Тира к 5)6 Подписное

ИН1111ПН Г(>«) дарственного комитста по изобретениям и открытиям при ГКНТ СССР

113035, Москва, )К- 35, Раушская наб., д. 4!5

Проиаводстненно->(:>;L3T«ëüñêèé комбинат «Г1атгнт», г. Ужгород, ул. Гагарина, 101

Изобретение относится к медицине и может найти применение при анестезии носоглотки.

Целью изобретения является обеспечение оыстрого и полноценного обезболивания задней стенки носоглотки при аденоидэктомии.

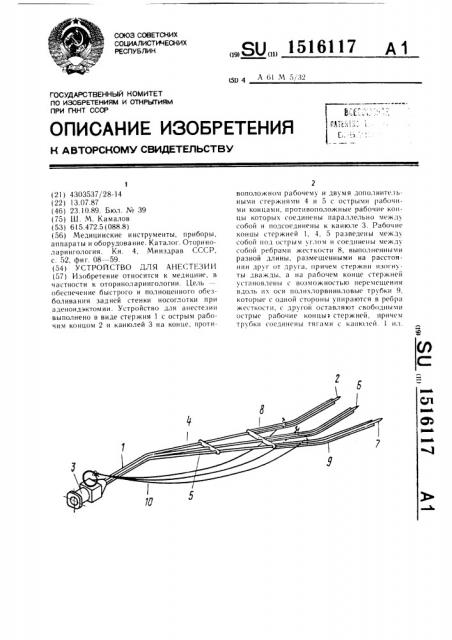

На чертеже изображено устройство для а и естез и и, об(ц и и вид.

Устройство для анестезии выполнено в виде стержня 1 с острым рабочим концом 2 и канюлей 3 на конце, противоположном рабочему.

Устройство имеет два дополнительных стержня 4 и 5 с острыми рабочими концами 6 и 7, противоположные рабочим концы которых соединены параллельно между сооой и подсоединены к канюле 3. Рабочие концы стержней 1, 4 и 5 разведены между собой под острым углом и соединены ребрами 8 жесткости, которые выполнены разной длины. Количество ребер 8 не менее двух, размещены они между собой на расстоянии друг от друга.

Стержни 1, 4 и 5 дважды изогнуты на расстоянии не менее 25 мм от канюли под

i глом не менее 160= к оси стержня и на расстоянии не менее 25 мм от рабочего KQHHH

IIoд уг.io» нс менее 160 к оси стержня в

llpoTIIB()II()лож пук) первому изгибу сторону.

HH рабочие концы стержней 1, 4 и 5 установлеHbl с возможностью перемещения вдоль их оси полихлорвиниловые трубки 9, ioao1)II«(. одной стороны упираются в ребра жесткости, а с другой стороны оставляют свободным острый рабочий конец стержня.

Трубки 9 соединены тягами 10 с канюлей 3.

Тяги выпо.lH(HII, например, в ниде капроноBbIx нитс й.

Устройство работает следующим образом.

11осле предварительного смазывания задH(.и стенки носоглотки раствором дикаина и IH кокаина рабочий конец вводят в носог.loTI v через зсB в косом положении, предварительно вытянув вперед трубочки 9 и прикрыв ими острые концы 2, 6 и 7. В носоглотке устройство устанавливают в горизонтальной плоскости и втыкают под нижний край аденоидной ткани по направлению кверху. Трубочки при этом вводят назад, обнажая укороченные острые концы 2, 6 и 7, которые полностью погружают в слизистую оболочку.

Изобретение позволяет одним движением быстро с трех точек и в разных направлениях ввести обезболивающий раствор в заднюю стеню носоглотки.

Устройство для анестезии, выполненное в виде стержня с острым рабочим концом и канюлей на конце, противоположном рабочему, отличающееся тем, что, с целью обеспечения быстрого и полноценного обезболивания задней стенки носоглотки при аденоидэктомии, оно снабжено двумя дополни ельными стержнями с острыми рабочими концами, противоположные рабочим концы которых соединены параллельно между собой и под25 соединены к канюле. рабочие концы стержней разведены между собой под острым углом и соединены между собой ребрами жесткости, не менее двух, выполненными разной длины, размещенными на расстоянии друг от друга, причем стержни дважды изогнуты, на

30 расстоянии не менее 25 мм от канюли под углом не менее 160 к оси стержня и на расстоянии не менее 25 мм от рабочего конца под i глом не менее 160- к оси стержня в противоположную первому изгибу сторону, а на рабочие концы стержней установлены с возможностью перемещения вдоль их оси полихлорвиниловые трубки, которые с одной

oòîðoíû упираются в ребра жесткости, а с сругой стороны оставляют свободным острый раб(>чий конец стержня, трубки соединены тягами с канюлей.
