Изобретение относится к инструменту для демонтажа микросхем при ремонте печатных плат. Цель изобретения - исключение повреждения платы и радиоэлементов и повышение производительности труда. Устройство для демонтажа микросхем содержит корпус 1 П-образной формы, содержащий неподвижную стойку 3 с упорами и подвижную стойку 4, выполненную со скошенной наружной поверхностью с углом скоса, равным углу самоторможения. Стойки охвачены кольцом-фиксатором 12 и в сборе образуют канал с направляющими параллельными поверхностями для перемещения захватных рычагов 5, подпружиненных относительно стоек пружиной 6. Концы рычагов 5 выполнены в виде гребенки. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (И) 267 А1 (5D 4 В 23 K 3/00

P IзГ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4383400/25-27 (22) 25.02.88 (46) 23.10.89 ° Бюп. Н- 39 (72) Л.А. Писарева и Б.С. Белихин (53) 621 . 791.3 (088. 8) (56) Авторское свидетельство СССР

Ф 353799, кл. В 23 К 3/02, 1960. (54) УСТРОЙСТВО ДЛЯ ДЕМОНТАЖА МЙКРОСХЕМ

2 (57) Изобретение относится к инструменту для демонтажа микросхем при ремонте печатных плат Цель изобретения — исключение повреждения платы и радиоэлементов и повышение производительности труда. Устройство для демонтажа микросхем содержит корпус 1

П-образной формы, содержащий неподвижную стойку 3 с упорами и подвижную

1)1626, стойку 4,. вьп олненную со скошенной наружной поверхностью с углом скоса, равным углу самоторможения. Стойки охвачены кольцом-фиксатором 12 и в сборе образуют канал с направляющими параллельными поверхностями для перемещения захватных рычагов 5, подпружиненных относительно стоек пружиной

6. Концы рычагов 5 выполнены в виде гребенки. 3 ил.

Изобретение относится к инструменту демонтажа микросхем при ремонте печатных плат.

Целью изобретения является исклю- 15 чение повреждения платы и радиоэлементов и повышение производительности труда.

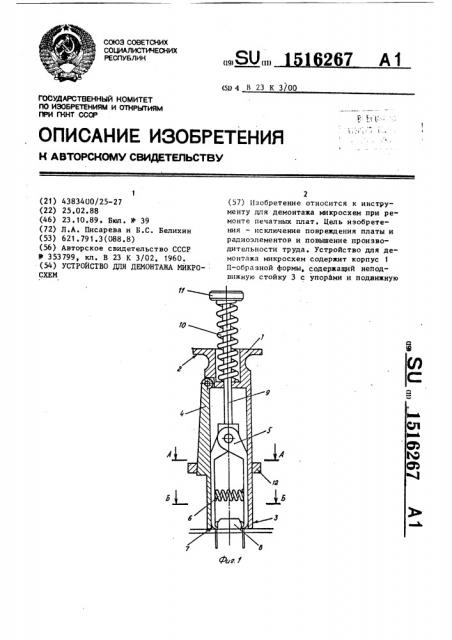

На фиг. t изображено . устройство для демонтажа микросхем продольный 20 разрез; на фиг. 2 — разрез А-А на ,фиг. 1; на фиг. 3 — разрез Б-Б на фиг. f

Устройство для демонтажа микросхем содержит корпус 1 П-образной 25 формы, имеющий два выступа 2, неподвижную стойку 3 и подвижную стойку

4, выполненную со скошенной наружной поверхностью, угол скоса которой равен углу самоторможения.

Меяду стойками размещены захватные рычаги S с пружиной 6. Концы захватных рычагов выполнены в виде гребенки 7, позволяющей захватить микросхему 8 за корпус без повреждения выводов. Шток 9 подпружинен относительно корпуса пружиной 10. Один конец штока заканчивается гайкой 11, а другой — соединен с захватными рычагами

5. Обе стойки корпуса 1 охвачены . 40 кольцом-фиксатором 12.

В исходном положении кольцо-фиксатор 12 располагается у шарнира стойки 4. Стойка 4 и захватные рычаги 5

Разведены под действием пружины 6 на 45 величину, позволяющую кольцом-фиксатором. Опираясь на выступы 2 корпуса

1, нажимают на гайку 11, сжимают пружину 10 и движением штока 9 выводят захватные рычаги иэ канала корпуса 1.

При этом рычаги разведены на величину, достаточную для захвата корпуса микросхемы 8. Выводы микросхемы попадают во впадины гребенок 7. Постепенно корпус поднимается до тех пор, пока стой-55 ки 3 и 4 не упрутся в плату. Кольцофиксатор 12 опускается вниз до предела. Корпус микросхемы зажат рычагами.

При этом стойка 3 со стойкой 4 образуют фиксированный канал с параллельными направляющими для движения захватных рычагов с зажатой микросхемой.

Пружина 10 напряжена. В таком состоянии плата переворачивается вниз устройством с зажатой микросхемой. Про- изводится разогрев мест пайки выводов микросхемы, Когда припой расплавится, то под усилием пружины 10 микросхема вытягивается из платы в корпус устройства и вместе отпадают от платы.

Для высвобождения микросхемы кольцо-фиксатор передвигают в исходное положение. При нажатии на гайку 11 рычаги раздвигаются под действием пружины 6, освобождая микросхему.

Цикл окончен.

Применение устройства для демонтажа микросхем с печатных плат обеспечивает более высокую производительность 1руда, исключает повреждения печатной платы демонтируемой микросхемы и радиоэлементов, расположенных в непосредственной близости от демонтируемой микросхемы.

Формула изобр етения

Устройство для демонтажа микросхем с печатных плат, содержащее П-образный корпус с размещенными в нем захватными рычагами, связанными между собой пружиной и установленными с возможностью продольного перемещения относительно стоек корпуса с помощью штока, пропущенного через отверстия в перекладине корпуса и подпружиненного относительно нее, о т л и ч а ющ е е с я тем, что, с целью исключения повреждения платы и радпоэлементов и повышения производительности труда, одна из стоек выполнена с упорами, а другая шарнирно закреплена на перекладине и ее наружная поверхность скоса выполнена скошенной с углом, равным углу самоторможення, при этом устройство снабжено охватывающим обе стойки корпуса кольцом-фиксатоСоставитель F..Сомова

Техред Л.Сердюкова Корректор Л. Пата"

Редактор И; Дербак

Заказ 6330/13 Тираж 894 Подпис ное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101

5 1516267 6 ром, установленным с возможностью реннпх поверхностей, а в качестве осевого перемещения и фиксации стоек 1пружины, связывающей захватные рычаги, с обеспечением параллельности внут- используется пружина сжатия.
